RUNA

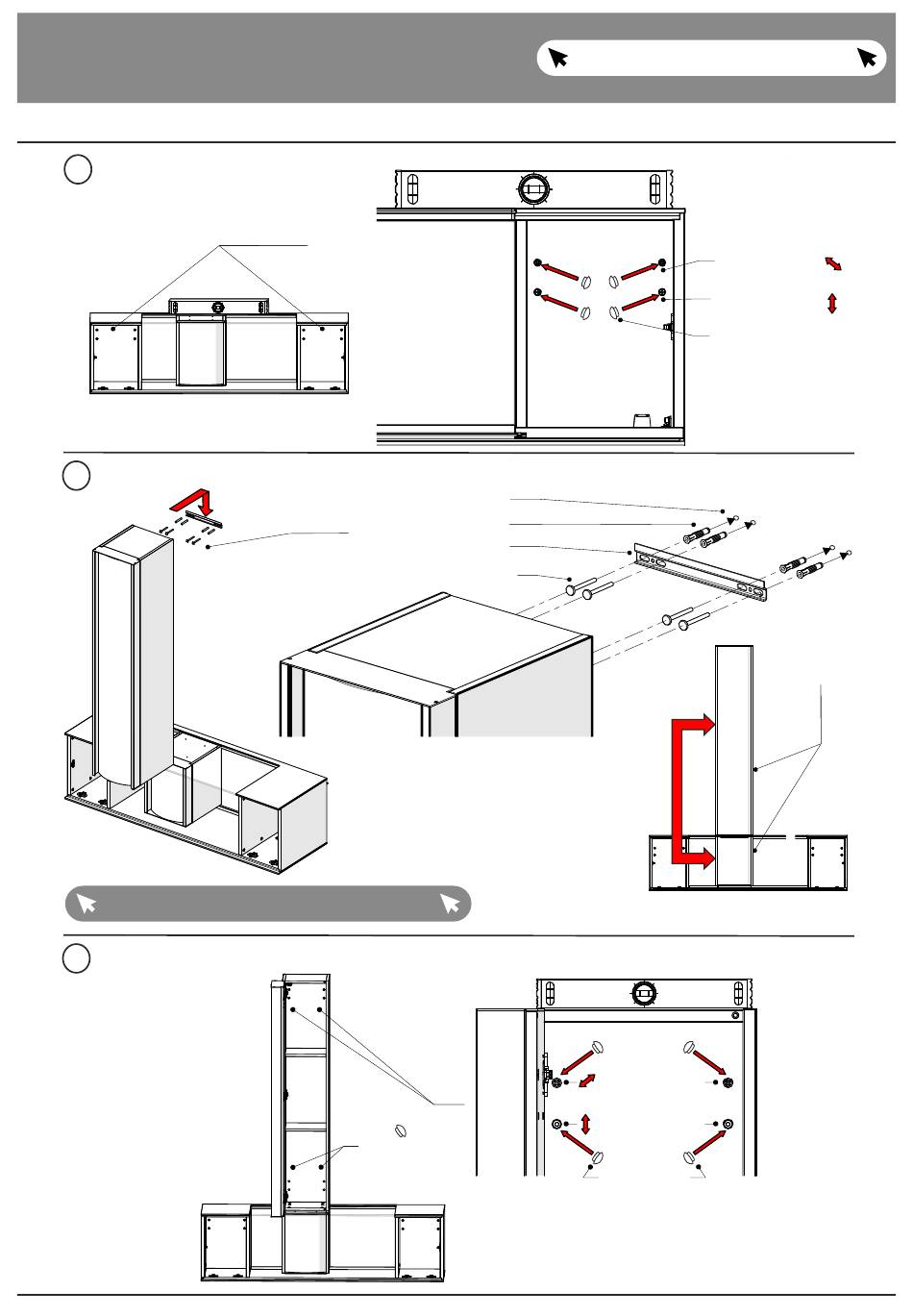

KORPUSMONTAGE
Montage Standelemente 0023 / 0024 (in Verbindung mit Hängelowboard 2141)
18. Korpus ausrichten
19. Montage oberes Rindenelement
Bitte beachten Sie die Warnhinweise auf Seite 5
20. Oberes Rindenelement ausrichten
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Abdeckkappe
71
zurück zum Inhaltsverzeichnis
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Rindenkorpen
parallel
