RUNA
KORPUSMONTAGE

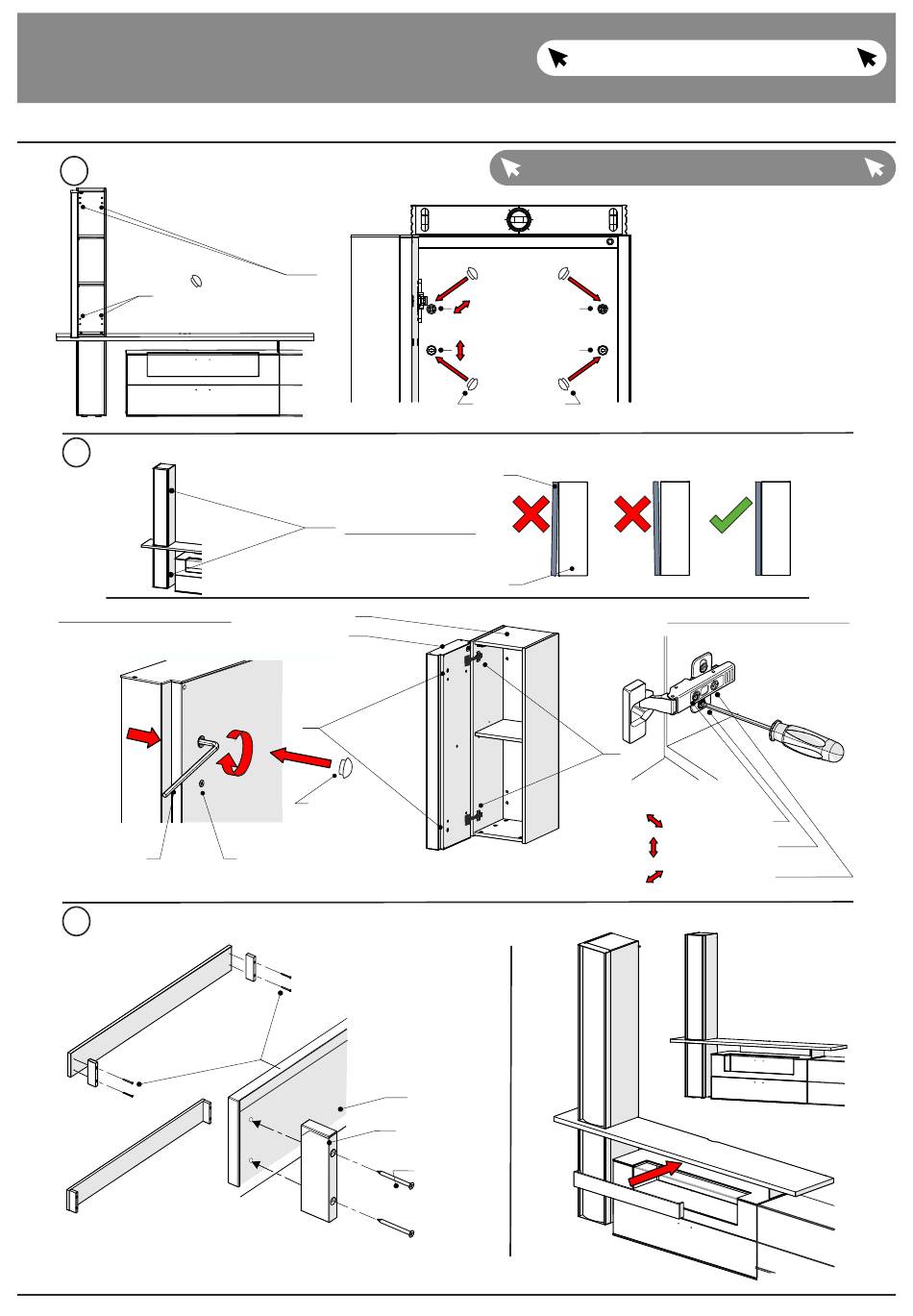

Montage Standelement 0027 / 0028 (in Verbindung mit TV-Brücke 1241)
Ausrichten unteres Element
15.
Abdeckkappe
Ausrichtung Rindentür
16.
griffseitige Türeinstellung
(Tiefeneinstellung)
Innensechs-
kantschlüssel
Montage Kabelblende
17.
Querschnitt Korpus
Korpus
Rindentür
Abdeckkappe
Vor Einstellung dieser
Tiefennivellierung der Front
- Schraube lösen / nach
Einstellung wieder anziehen
Blende - Retoure
zurück zum Inhaltsverzeichnis
Bitte beachten Sie die Warnhinweise auf Seite 5
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Rindentür
Korpus
Kabelblende
Ø4x50mm
Schraube
79
bandseitige Türeinstellung
Rindentür
Seiteneinstellung
Höheneinstellung
Tiefeneinstellung
