Hartmann RUNA Montageanweisung + Gebrauchs- Und Pflegeanleitung Seite 39

RUNA
BELEUCHTUNG

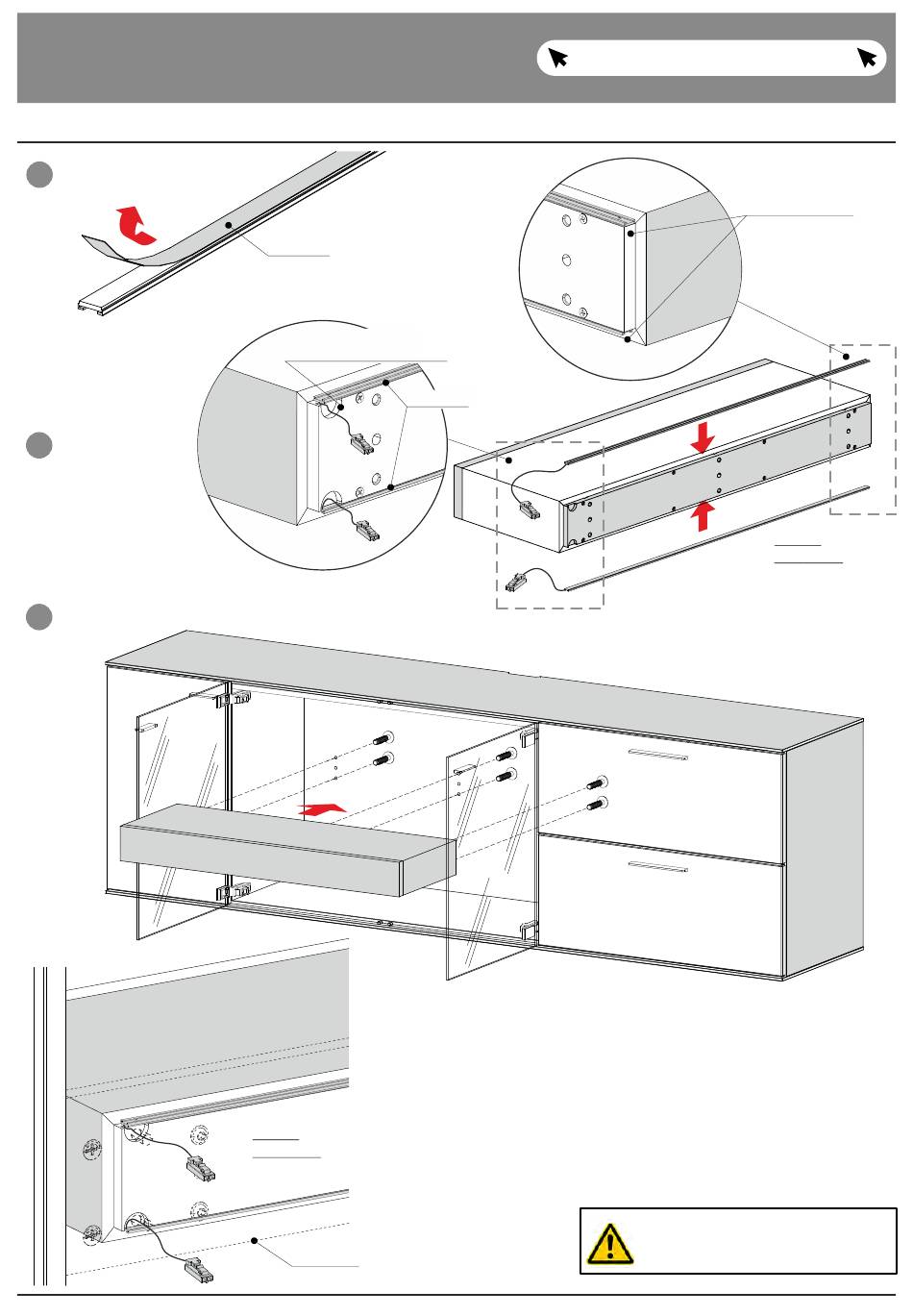

Optionale Beleuchtung Rindenboden 0091 / 3215 / 3216 / 4193 / 6071 / 6072 / 6122
Die Schutzfolie vom
2
LED-Stripe abziehen
Die LED-Stripes
3
hinten in die
Falze einkleben
4
Den Rindenboden wieder in den Korpus einsetzen
Vor dem Verschrauben die Kabel durch
die Löcher der Rückwand führen
LED-Stripe
Vertauen Sie die Kabel
in die großen Bohrungen
LED-Stripe
Ansicht
von hinten
Rückwand
zurück zum Inhaltsverzeichnis
39
Die LED-Stripes auf
der linken Seite
bündig anlegen
Ansicht
von hinten
Achten Sie bei der Montage darauf,
dass keine Kabel gequetscht werden!
Brandgefahr!
