RUNA
MONTAGE PANEELE

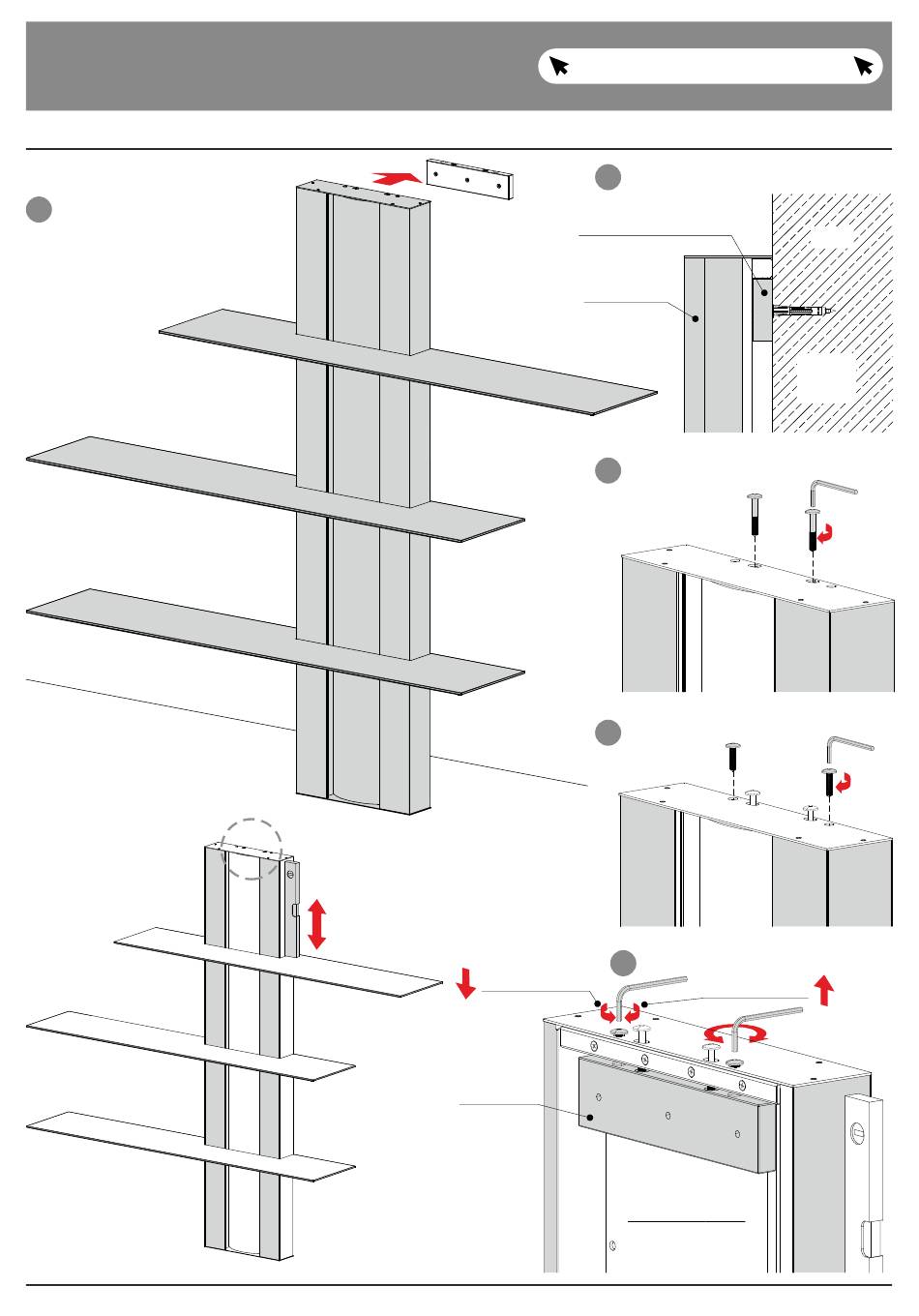

Montage Wandpaneel 8071 / 8072
Das Wandpaneel einhängen
3
und ausrichten
zurück zum Inhaltsverzeichnis
a
Wandbefestigungsleiste
Wandpaneel
b
c
d
Paneel senkt sich
Wandbefes-
tigungsleiste
103
Das Wandpaneel auf die Wand-
befestigungsleiste schieben
Ansicht
seitlicher
Schnitt
Schrauben M6x40 in die inneren
Langlöcher leicht eindrehen
Schrauben M6x25 eindrehen
Die Höhe ausrichten (mittels M6x25)
Paneel hebt sich
Ansicht von hinten
Wand
