RUNA
MONTAGE PANEELE

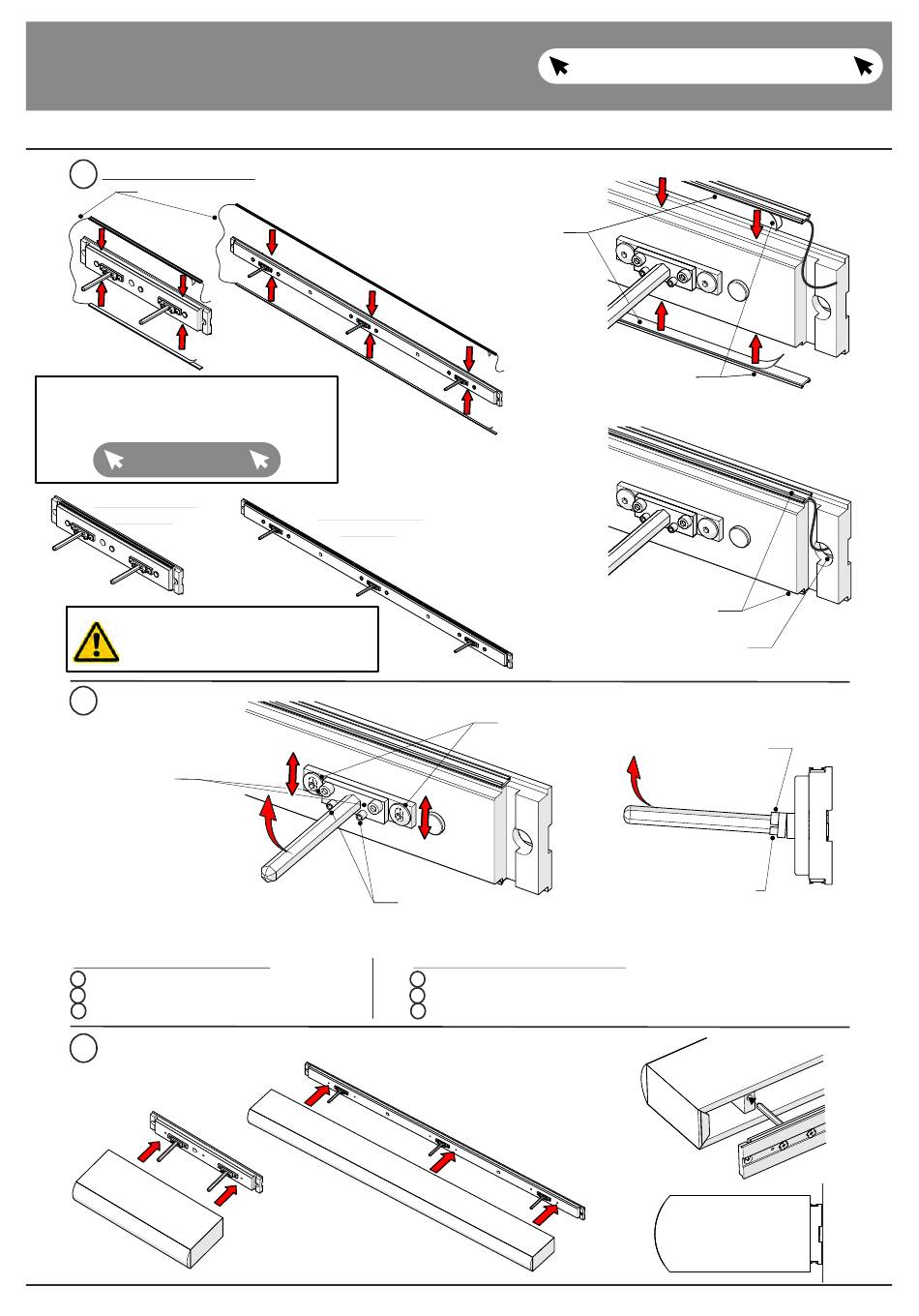

Montage Wandboard 1051 / 1161 / 1171
Nur bei Beleuchtung (optionales Zubehör): Montage Board - Beleuchtung
4.
LED Verbindungsleitung
Hinweise zum Anschluss der Komponenten
entnehmen Sie bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
Montageleiste
für 1051
Achten Sie bei der Montage darauf,
dass keine Kabel gequetscht werden!
Brandgefahr!
Ausrichtung Tablarträger
5.
Zylinderschraube
Höheneinstellung Tablarträger
A Lösen der Flachkopfschrauben
B Tablarträger auf korrekte Höhe schieben
C Anziehen der Flachkopfschrauben
6. Montage Wandboard auf Montageleiste
Montageleiste
für 1171
Regulierungsschraube Regulierungsschraube
Neigungsverstellung Tablartäger
A Lösen der oberen Zylinderschrauben
B Neigungsverstellung durch hineindrehen der Regulierungsschrauben
C Festziehen der oberen Zylinderschrauben
90
zurück zum Inhaltsverzeichnis
LED Strip
Schutzfolie von LED Strip
entfernen und mittig auf
Montageleiste kleben
Position LED Strip auf
Montagerückwand
Zuleitung LED Strip durch Nut
und Bohrung ziehen
Flachkopfschraube
Zylinderschraube
Regulierungsschraube
