Hartmann RUNA Montageanweisung + Gebrauchs- Und Pflegeanleitung Seite 53

RUNA
KORPUSMONTAGE

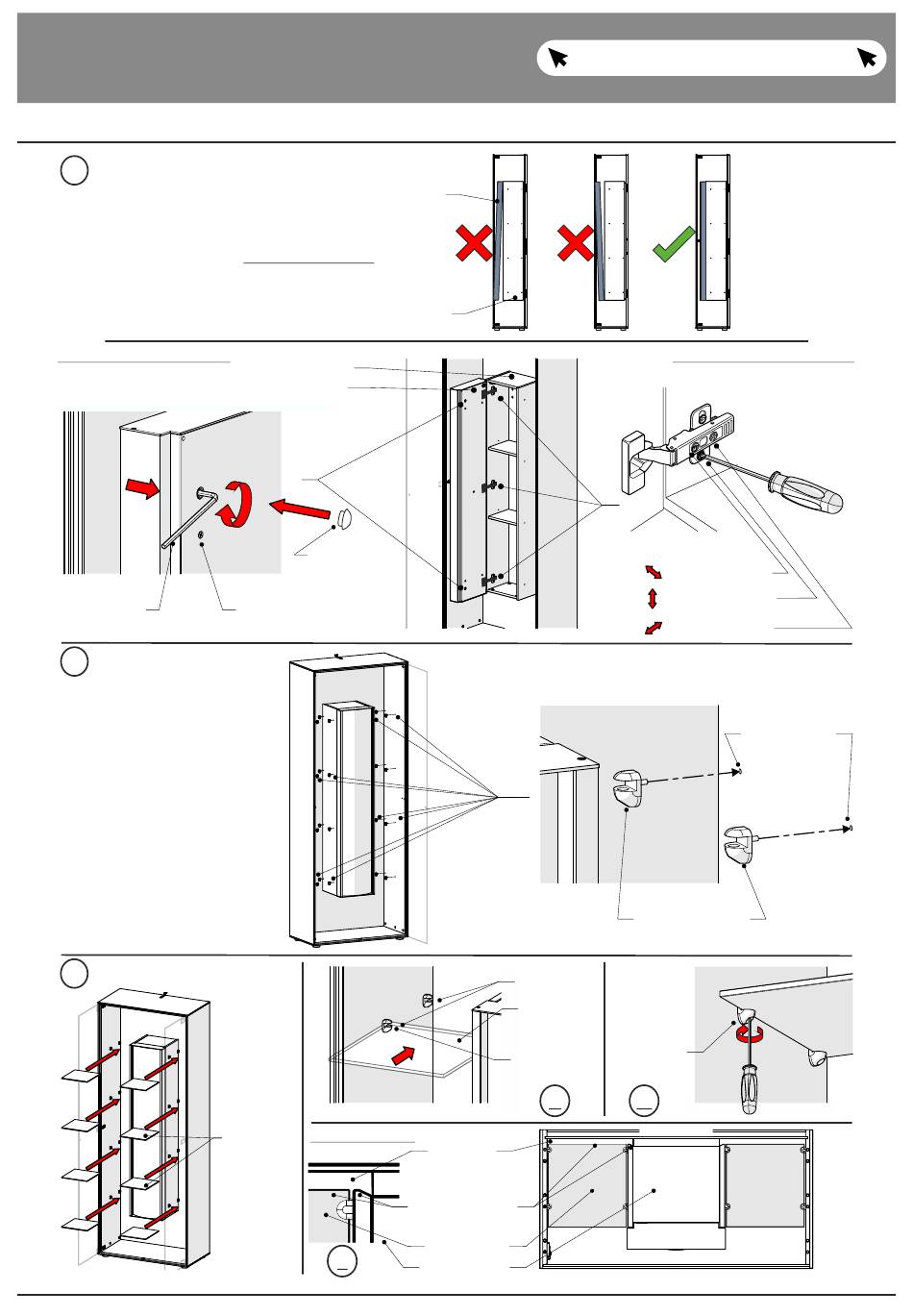

Montage Standvitrine 0081
Ausrichtung innere Rindentür
7.
griffseitige Türeinstellung
(Tiefeneinstellung)
Innensechs-
kantschlüssel
Montage Glasbodenträger
8.
Montage Glasböden
9.
Rindentür
Querschnitt Korpus
Innenkorpus
Innenkorpus
Rindentür
Abdeckkappe
Vor Einstellung dieser
Tiefennivellierung der Front
- Schraube lösen / nach
Einstellung wieder anziehen
Aufsicht Korpus
Glasböden
B
zurück zum Inhaltsverzeichnis
Bodenträger
Glasboden
Glasböden in
Bodenträger
schieben
A
Freiraum
Glasböden bündig
mit Hinterkante
Innenkorpus
Glasboden
Innenkorpus
53
bandseitige Türeinstellung
Rindentür
Seiteneinstellung
Höheneinstellung
Tiefeneinstellung
Bohrungen für
Bodenträger
32 Stück
Glasbodenträger
Glasboden
fixieren
C
Rückwand
Front
