Hartmann RUNA Montageanweisung + Gebrauchs- Und Pflegeanleitung Seite 69

RUNA
KORPUSMONTAGE

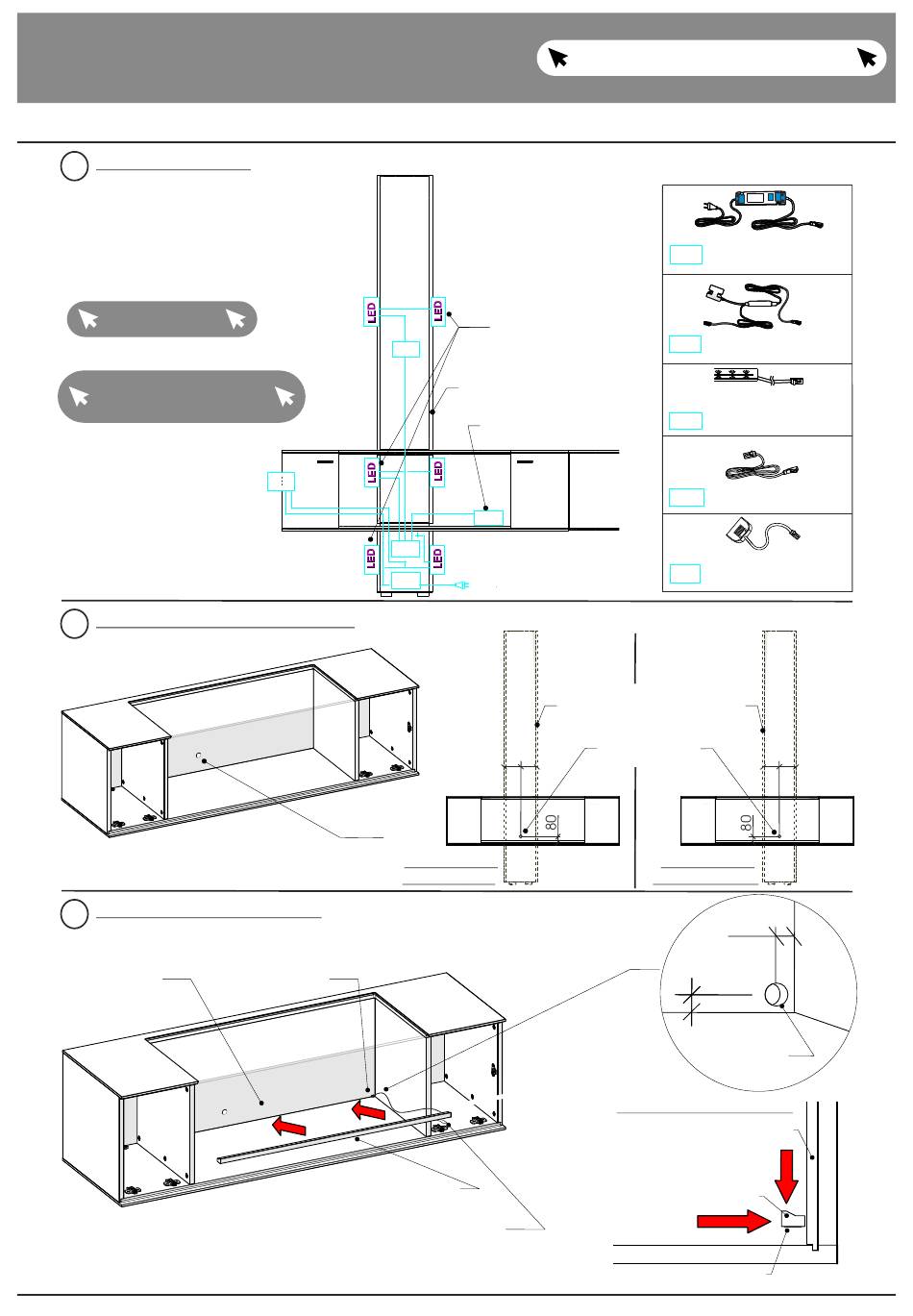

Montage Standelemente 0023 / 0024 (in Verbindung mit Hängelowboard 2141)
12. Nur bei Beleuchtung (optionales Zubehör): Verkabelungsschema
Hinweise zum Anschluss der
Komponenten entnehmen Sie
bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
Bitte beachten Sie die
Warnhinweise auf Seite 5
13. Nur bei Rinden - Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - Beleuchtung
14. Nur bei Vitrinen - Beleuchtung (optionales Zubehör): Montage der Vitrinenbeleuchtung
Klappenfach
TSR TSR
Kabel durch
Bohrungen ziehen
Beleuchtungsprofil
Schutzfolie vom Klebeband des
Beleuchtungsprofil abziehen
und auf Klappenfachboden kleben.
Türbeleuchtung
VLG VLG
Position Rindenkorpen
entsprechend Aufbauplan!
Vitrinenbeleuchtung
LED LED
6-F 6-F
TFO TFO
230Volt 230Volt
entsprechend Aufbauplan!
= =
Element 0023
Anschlag links
69
zurück zum Inhaltsverzeichnis
Trafo mit Zuleitung Trafo mit Zuleitung
TFO TFO TFO TFO
Touchschalter Touchschalter
TSR TSR TSR TSR
LED LED LED-Stripe / Spot
Verlängerungskabel
VLG VLG
6-Fach Stecker
6-F 6-F
Position Rindenkorpus
Ø8mm Bohrung
in Rückwand
Element 0024
Anschlag rechts
5mm
5mm
Ø8mm Bohrung Ø8mm Bohrung
in Rückwand in Rückwand
Position Beleuchtungsprofil
Rückwand
Beleuchtungsprofil
Klappenfachboden
Klebeband
= =
