RUNA
KORPUSMONTAGE

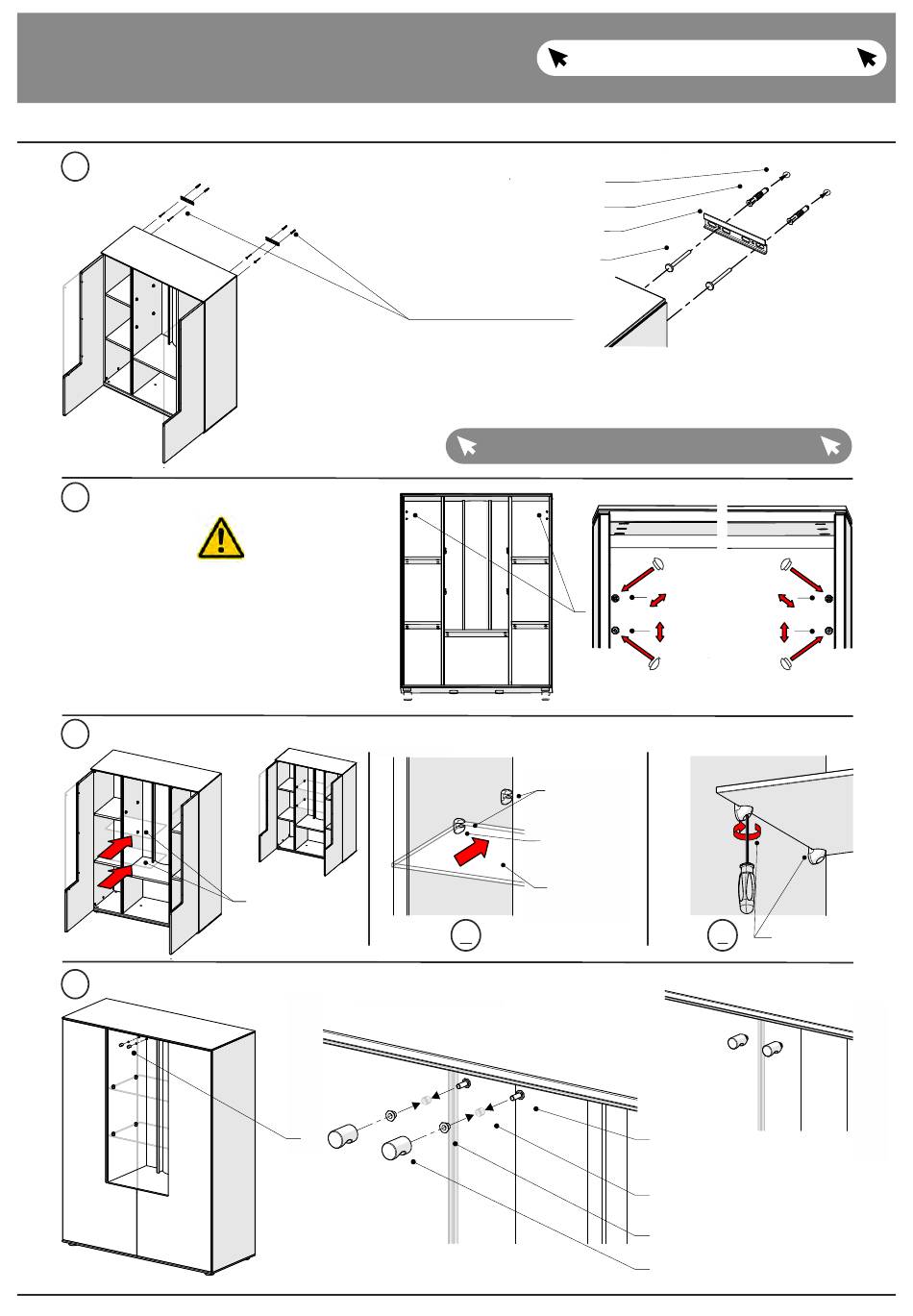

Montage Highboard 7105
Montage Kippsicherung
5.
6.
Ausrichten Aufhängebeschläge
Um die Kippsicherung zu gewährleisten,
achten Sie darauf, dass der Aufhänge-
beschlag zu jeder Zeit in die Aufhänge-
schiene eingreift!
Nach der Montage sind die Bohrungen
zur Einstellung der Montagebeschläge mit
den beiliegenden Kappen zu schließen!
7. Einbau Glasböden
8. Montage Möbelknopf
Glasboden bis zur
Rindenapplikation
schieben
zurück zum Inhaltsverzeichnis
Ø8mm Wandbohrung
Ø8mm Nylondübel
130mm Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Bitte beachten Sie die Warnhinweise auf Seite 5
Bodenträger
Glasböden in
Bodenträger
schieben
Glasboden
A
82
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Bodenträger
B
anziehen
Möbelgriff-
schraube
M4x12
Bohrung
Glastür
Distanzhülse
Möbelknopf
