MONTAGE PANEELE

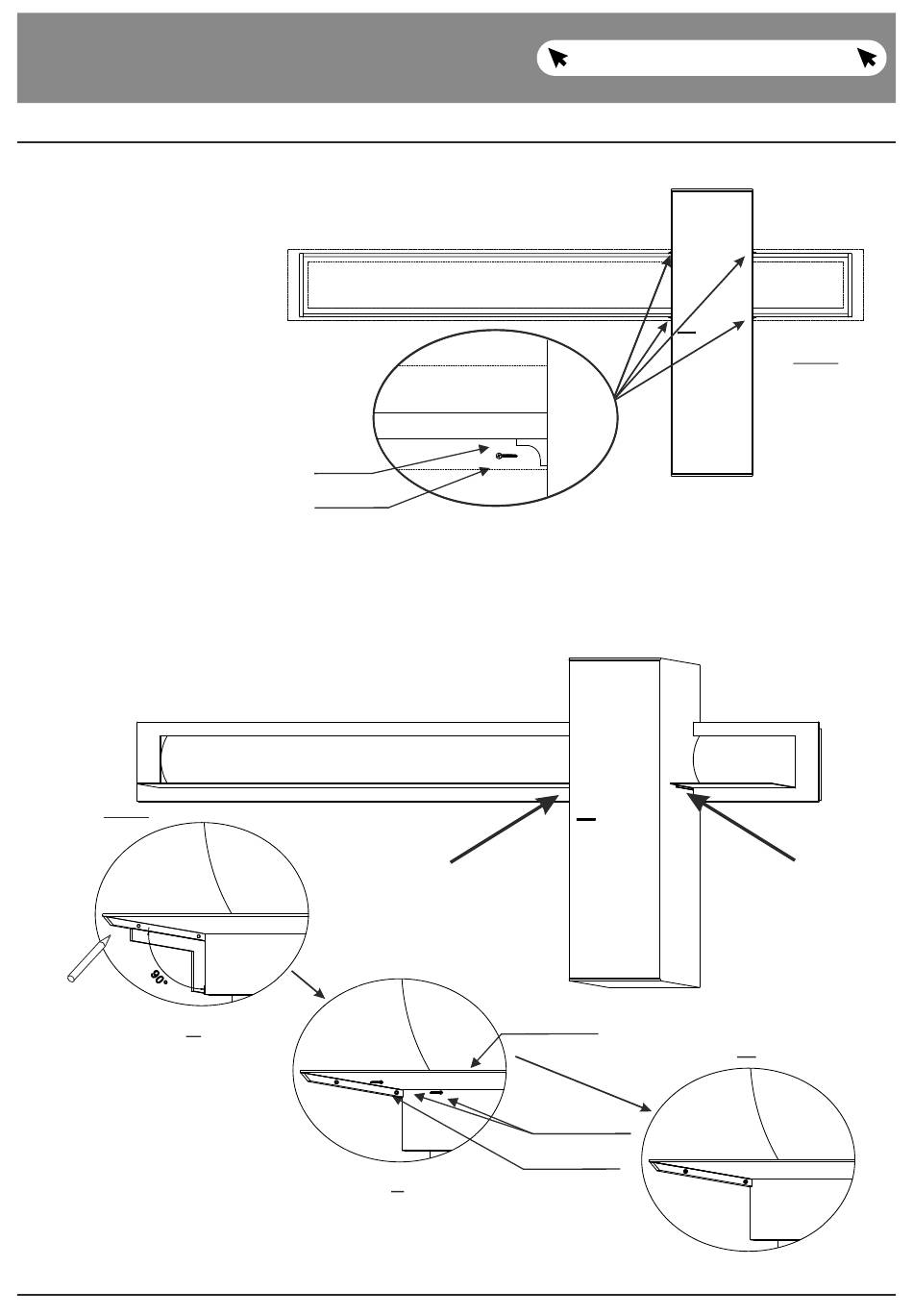

Montage Wandpaneel 1221 / 1225
5. Verschrauben Sie die
beiden Paneele mit
dem Hängekorpus.
Hierzu sind hinter dem
Metallrahmen
jeweils oben und
unten Winkel werkseitig
vormontiert. Verwenden
Sie hierzu die Ø3,5x20
Senkkopfschrauben.
(Abb. 3)
6. Die Metallböden der Wandpaneele müssen am Hängeelement fixiert werden. Hierzu wird an beiden
Seiten des Hängeelement unterhalb der Metallböden die Abkantung verschraubt. Hierzu prüfen Sie
zunächst den Winkel des Bodens und zeichnen ggf. leicht an. (Abb. 4A)
7. Befestigen Sie die Abkantung mit den Ø3x15mm
schwarzen Schrauben. (Abb. 4B+C)
Abb. 4
A
Metallrahmen
Korpus Wandpaneel
Winkel
Ø3,5x20mm
Holzschraube
Seite Wandpaneel
Hängeelement
B
