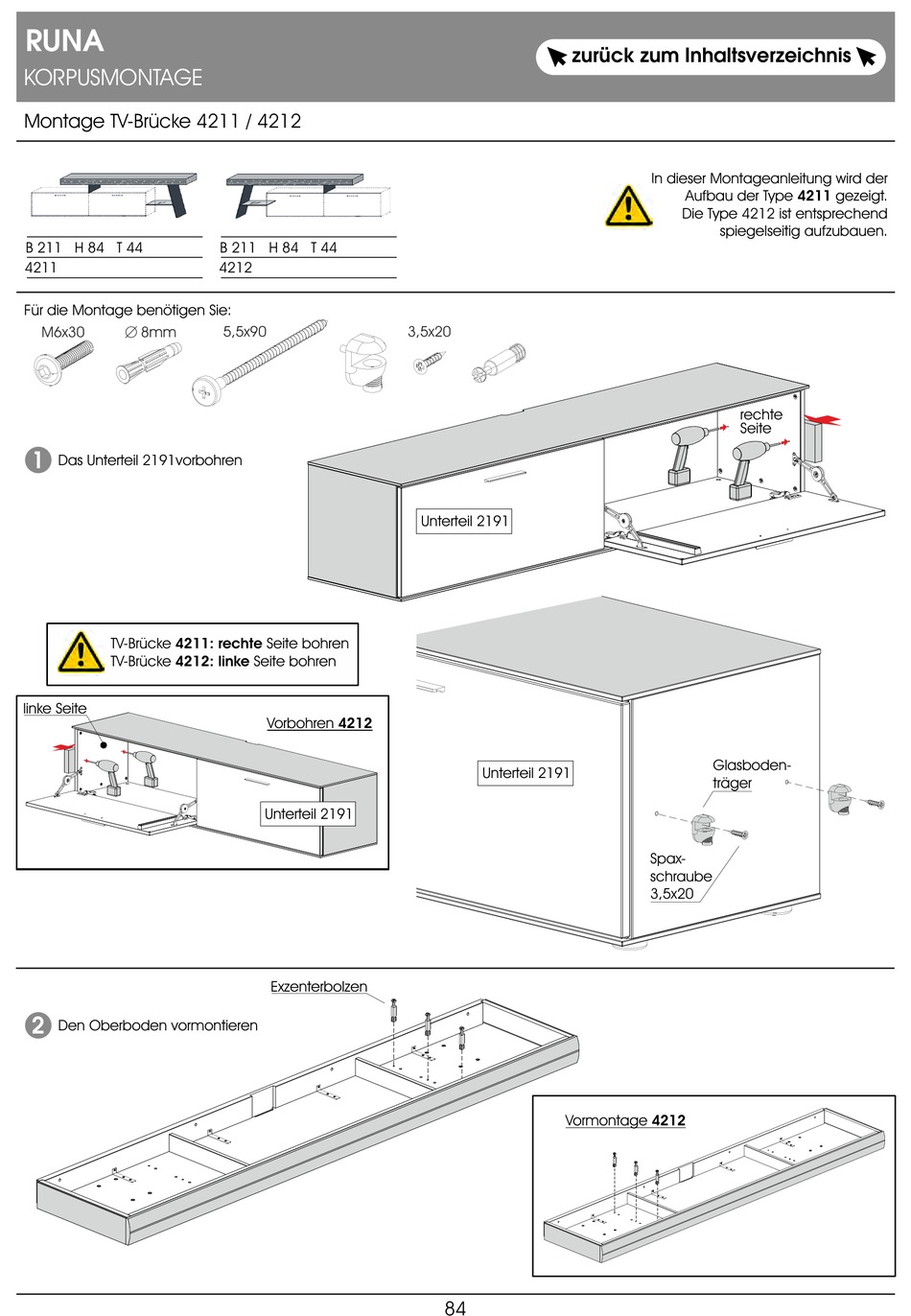

Montage TV-Brücke 4211 / 4212
B 211 H 84 T 44
4211
Für die Montage benötigen Sie:
M6x30
E 8mm
1
Das Unterteil 2191vorbohren
TV-Brücke 4211: rechte Seite bohren
TV-Brücke 4212: linke Seite bohren
linke Seite
2
Den Oberboden vormontieren
B 211 H 84 T 44
4212
5,5x90
Vorbohren 4212
Unterteil 2191
Exzenterbolzen
zurück zum Inhaltsverzeichnis
3,5x20
Unterteil 2191
Unterteil 2191
Vormontage 4212
84
In dieser Montageanleitung wird der
Aufbau der Type 4211 gezeigt.
Die Type 4212 ist entsprechend
spiegelseitig aufzubauen.
rechte
Seite
Glasboden-
träger
Spax-
schraube
3,5x20
