KORPUSMONTAGE
Montage Hängeelement 1155

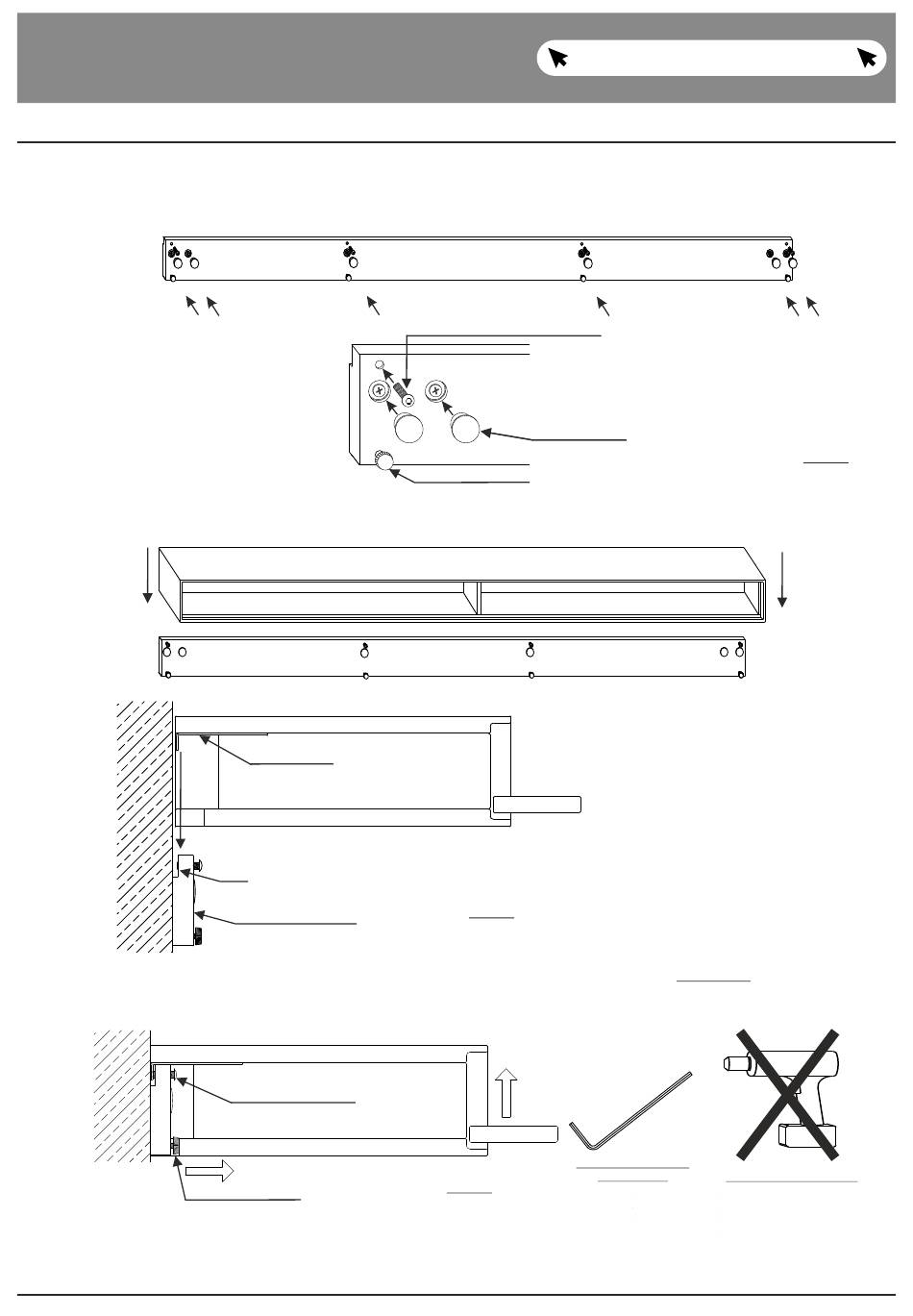

7. Verschließen Sie die Montagelöcher der Rückwand mit den Abdeckkappen und drehen in die oberen
Bohrungen die M8x25mm Halbrundkopfschrauben ein. Die Schrauben dürfen nicht in den Falzbereich
hineinreichen. (Abb. 4)
8. Setzen Sie das Element vorsichtig auf die Montagerückwand. Der Metallwinkel des Oberbodens vom
Hängeelement wird hierbei in die Falz der Montagerückwand hineingeführt. (Abb. 5)
9. Ziehen Sie die 8x25mm Halbrundkopfschraube mit einem Imbusschlüssel nur „Handfest" an bis das
Hängeelement an der Wand anliegt. Verwenden Sie hierbei keinen Elektroschrauber oder ähnliches.
(Abb. 6)
Rändelschraube
10. Richten Sie zum Schluss die Neigung des Elements aus. Hierzu drehen Sie die untere Rändelschraube
der Montagerückwand bis die Bühne mit leichtem Übermaß nach oben in waage ist. (Abb. 6)
Hängeelement
Metallwinkel
Falz
Montagerückwand
Ø8x25mm
Halbrundschraube
zurück zum Inhaltsverzeichnis
Montagerückwand
Ø8x25mm Halbrundschraube
Montagerückwand
Abdeckkappe Abdeckkappe
Rändelschraube
Hängeelement
Montagerückwand
Front
Abb. 5
Nur Imbusschlüssel
Abb. 6
48
verwenden!! Kein Akku-Schrauber!!
Abb. 4
