Hartmann RUNA Montageanweisung + Gebrauchs- Und Pflegeanleitung Seite 58

RUNA

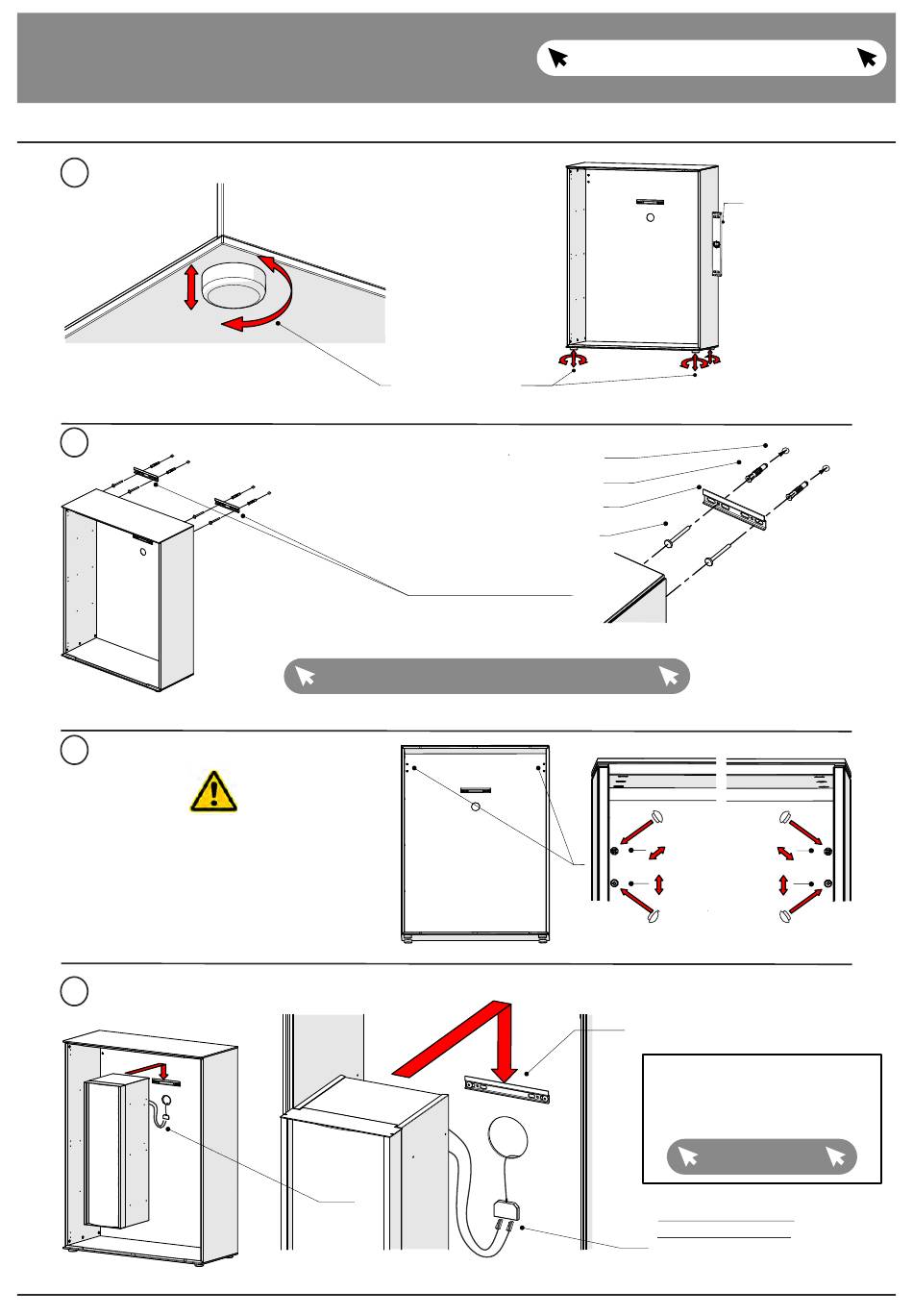

KORPUSMONTAGE
Montage Standelement 7101
Korpus ausrichten
4.
Montage Kippsicherung
5.
6.
Ausrichten Aufhängebeschläge
Um die Kippsicherung zu gewährleisten,
achten Sie darauf, dass der Aufhänge-
beschlag zu jeder Zeit in die Aufhänge-
schiene eingreift!
Nach der Montage sind die Bohrungen
zur Einstellung der Montagebeschläge mit
den beiliegenden Kappen zu schließen!
Montage Innenkorpus
7.
Höheneinstellung
durch drehen der
Gleiter per Hand
Ø8mm Wandbohrung
Ø8mm Nylondübel
130mm Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Bitte beachten Sie die Warnhinweise auf Seite 5
58
zurück zum Inhaltsverzeichnis
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Aufhängen des Innenkorpus auf
vormontierte Aufhängeleiste
Hinweise zum Anschluss der
Komponenten entnehmen Sie
bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
Nur bei Beleuchtung
(optionales Zubehör)
Anschluss der
Beleuchtungskabel
mit 6-Fach - Verteiler
Wasserwaage
