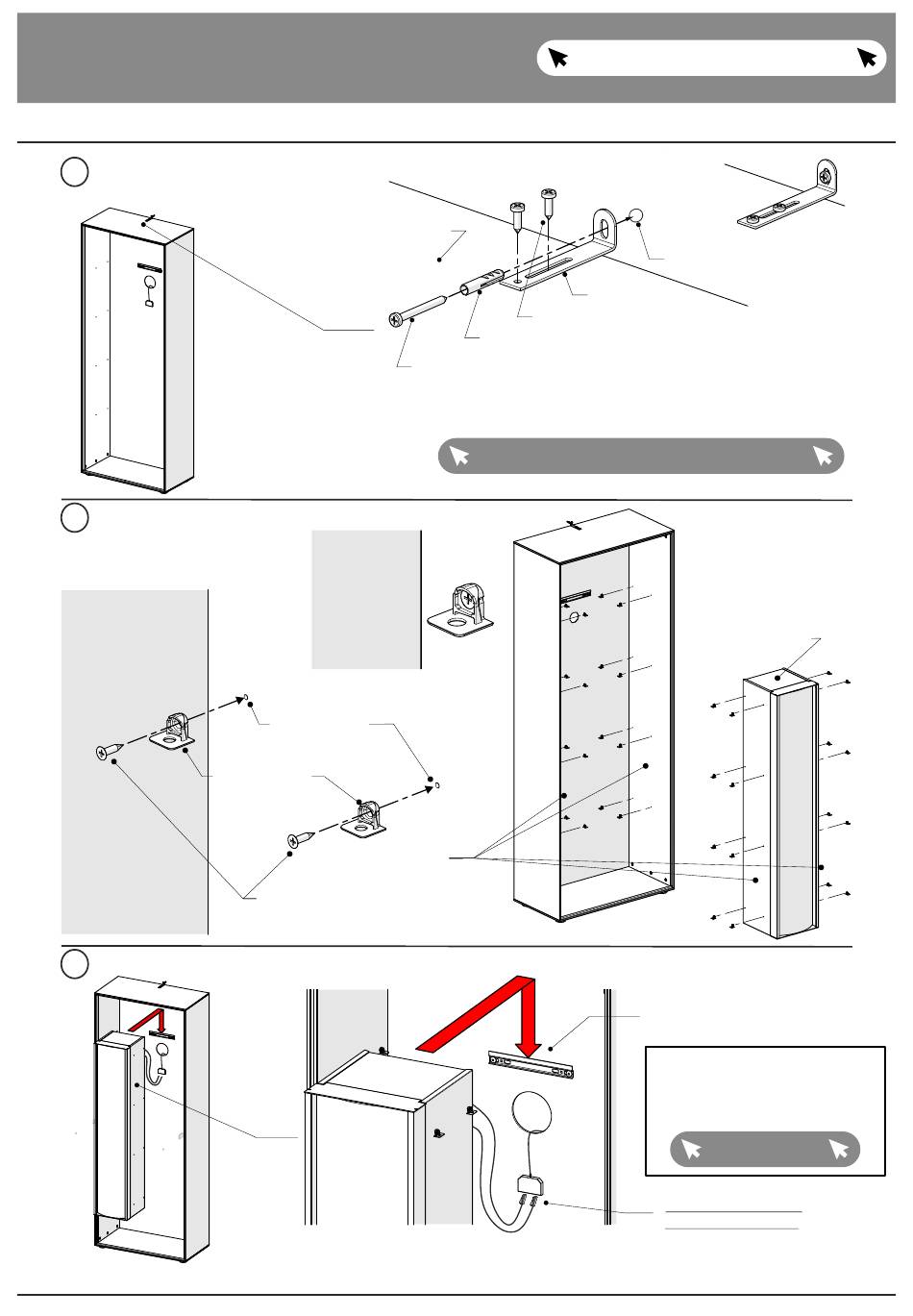

Hartmann RUNA Montageanweisung + Gebrauchs- Und Pflegeanleitung Seite 55

RUNA
KORPUSMONTAGE
Montage Standregal 0085
Montage Kippsicherung
4.
5. Montage TAB - Trägerelemente
Montage Innenkorpus
6.
Abdeckkappe
Oberboden
Vorbohrungen
32 Stück
Trägerelement
32 Stück
Ø4x17mm Schraube
zurück zum Inhaltsverzeichnis
Montagewinkel
Ø4x17mm Schraube
Ø6x30mm Nylondübel
Ø5x50mm Schraube
Bitte beachten Sie die Warnhinweise auf Seite 5
55
Ø6mm Wandbohrung
Innenkorpus
Aufhängen des Innenkorpus
auf vormontierte Aufhängeleiste
Hinweise zum Anschluss der
Komponenten entnehmen Sie
bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
Nur bei Beleuchtung
(optionales Zubehör)
Anschluss der Beleuchtungs-
kabel mit 6-Fach - Verteiler
