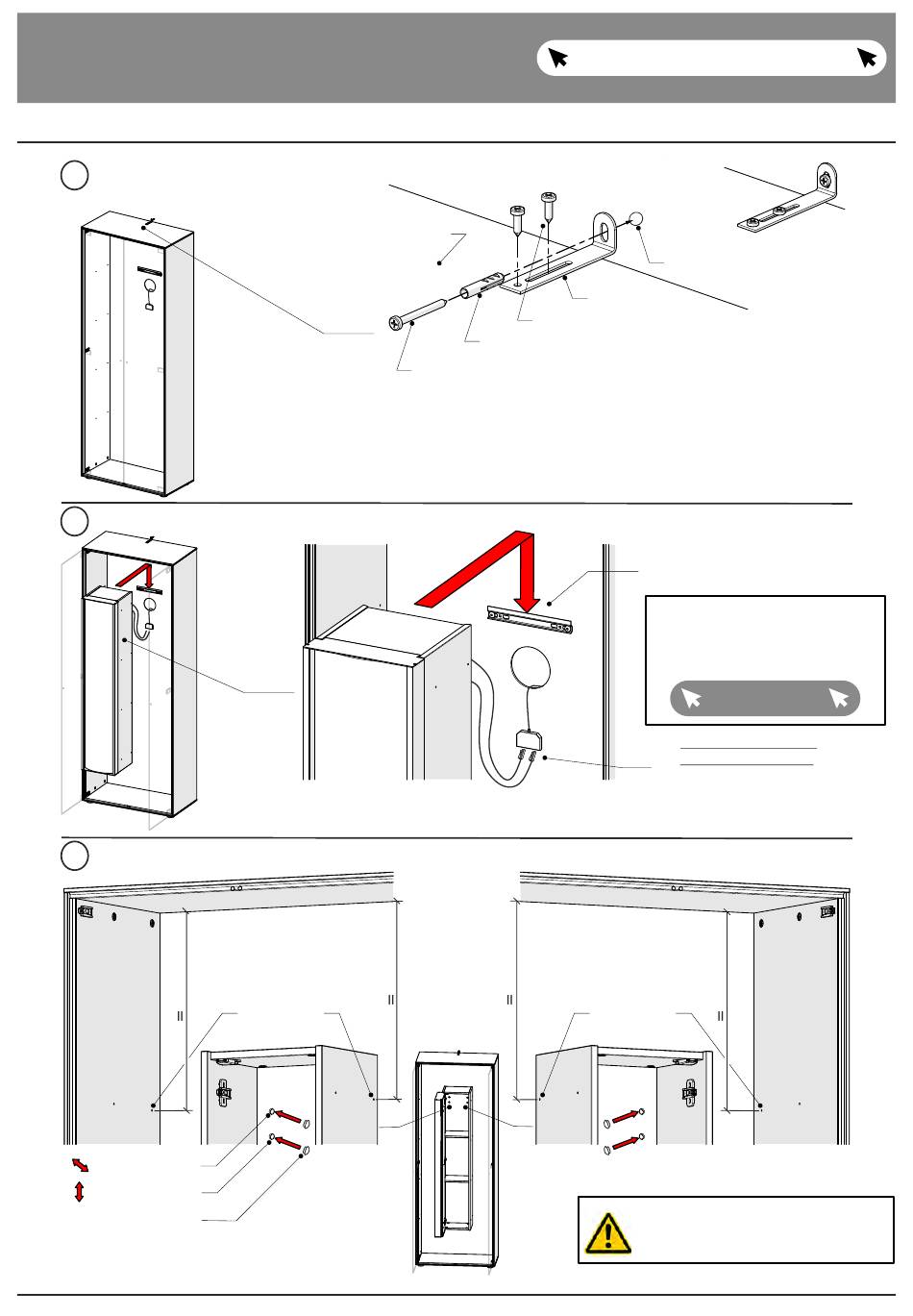

KORPUSMONTAGE
Montage Standvitrine 0081
Montage Kippsicherung
4.
Montage Innenkorpus
5.
Innenkorpus ausrichten
6.
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Oberboden
Bohrung für
Bodenträger
zurück zum Inhaltsverzeichnis
Montagewinkel
Ø4x17mm Schraube
Ø6x30mm Nylondübel
Ø5x50mm Schraube
52
Ø6mm Wandbohrung
Aufhängen des Innenkorpus
auf vormontierte Aufhängeleiste
Hinweise zum Anschluss der
Komponenten entnehmen Sie
bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
Nur bei Beleuchtung
(optionales Zubehör)
Anschluss der Beleuchtungs-
kabel mit 6-Fach - Verteiler
Bohrung für
Bodenträger
Achten Sie bei der Montage darauf,
dass keine Kabel gequetscht werden!
Brandgefahr!
