RUNA
MONTAGE PANEELE

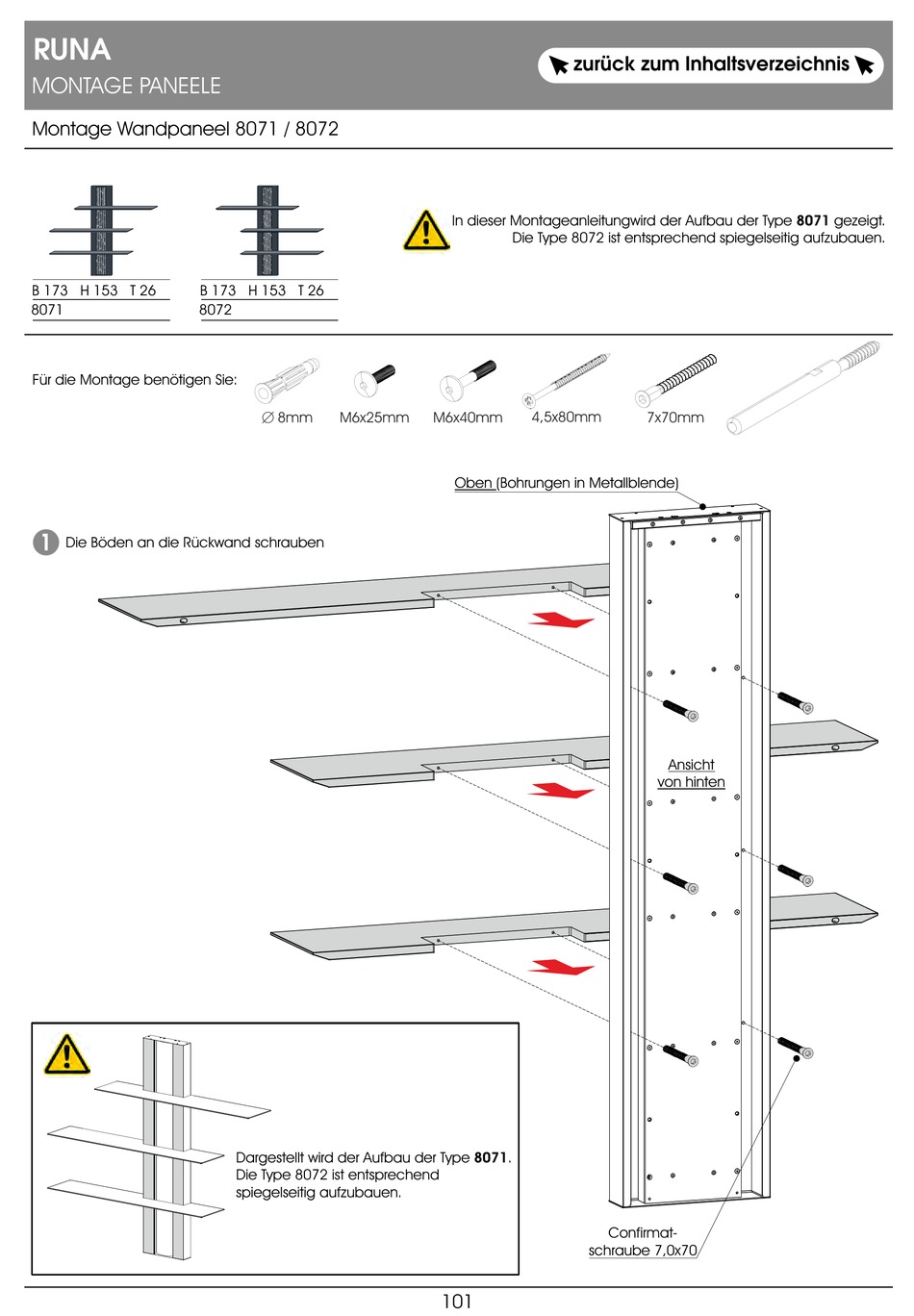

Montage Wandpaneel 8071 / 8072
B 173 H 153 T 26
B 173 H 153 T 26
8071
8072
Für die Montage benötigen Sie:
1
Die Böden an die Rückwand schrauben
E 8mm
M6x25mm
Dargestellt wird der Aufbau der Type 8071.
Die Type 8072 ist entsprechend
spiegelseitig aufzubauen.
zurück zum Inhaltsverzeichnis
In dieser Montageanleitungwird der Aufbau der Type 8071 gezeigt.
Die Type 8072 ist entsprechend spiegelseitig aufzubauen.
4,5x80mm
M6x40mm
Oben (Bohrungen in Metallblende)
schraube 7,0x70
101
7x70mm
Ansicht
von hinten
Confirmat-
