RUNA

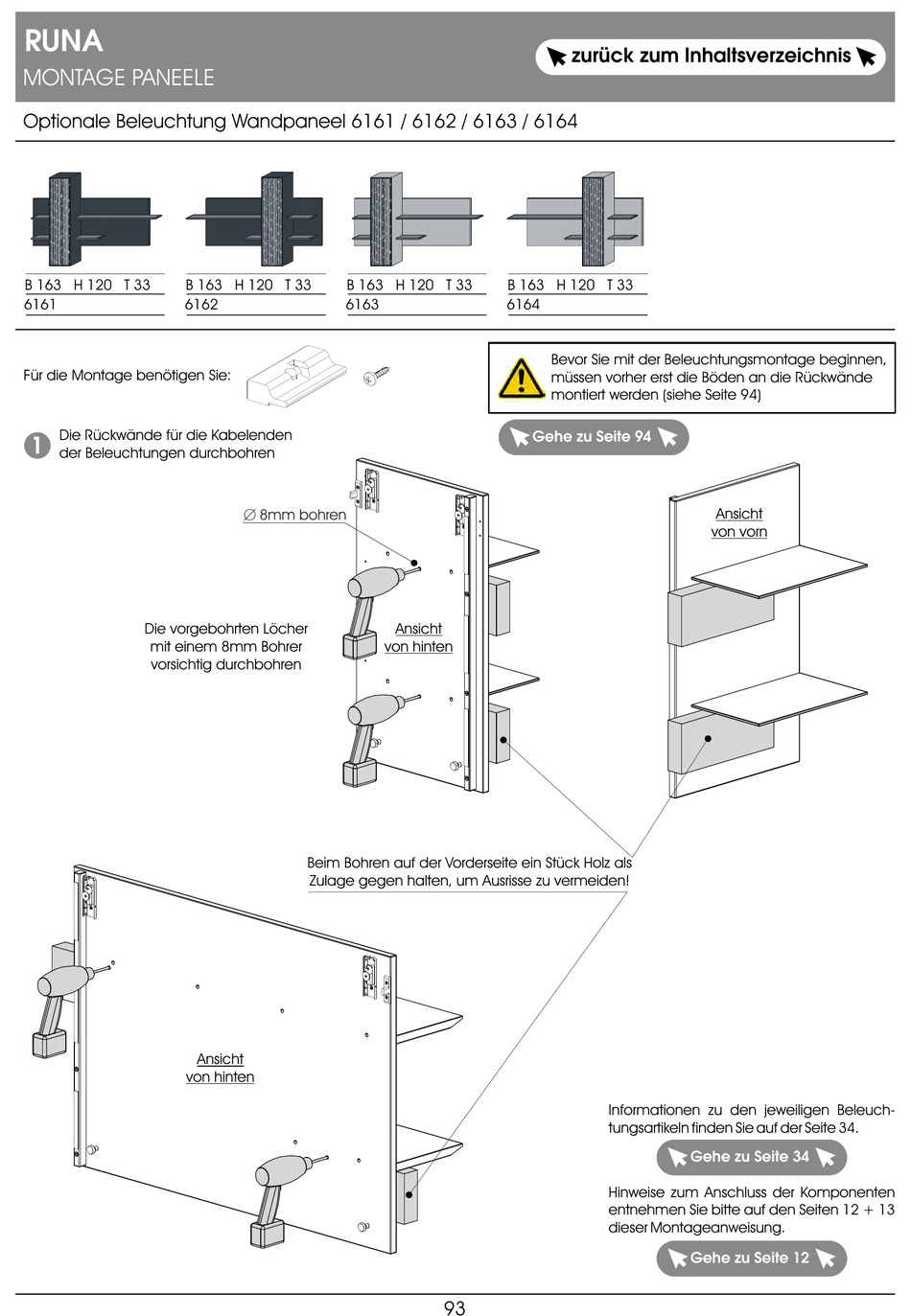

MONTAGE PANEELE
Optionale Beleuchtung Wandpaneel 6161 / 6162 / 6163 / 6164
B 163 H 120 T 33 B 163 H 120 T 33
6161 6162
Für die Montage benötigen Sie:
Die Rückwände für die Kabelenden
1
der Beleuchtungen durchbohren
Die vorgebohrten Löcher
mit einem 8mm Bohrer
vorsichtig durchbohren
von hinten
B 163 H 120 T 33
6163
E 8mm bohren
Beim Bohren auf der Vorderseite ein Stück Holz als
Zulage gegen halten, um Ausrisse zu vermeiden!
Ansicht
B 163 H 120 T 33
6164
Bevor Sie mit der Beleuchtungsmontage beginnen,
müssen vorher erst die Böden an die Rückwände
montiert werden (siehe Seite 94)
Gehe zu Seite 94
Ansicht
von hinten
93
zurück zum Inhaltsverzeichnis
Ansicht
von vorn
Informationen zu den jeweiligen Beleuch-
tungsartikeln finden Sie auf der Seite 34.
Gehe zu Seite 34
Hinweise zum Anschluss der Komponenten
entnehmen Sie bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
