Sockel / Kufen; Kufen 1045 - Hartmann RUNA Montageanweisung, Gebrauchsund Pflegeanleitung

RUNA

Sockel / Kufen

Kufen 1045

Kufen aus Baustahl
Maße in cm B 12 H 13 T 41
Typen-Nr. 1045
1. Entfernen Sie die Verpackung
sowie die Fronten des Möbels.
Legen Sie das Element mit der
Oberseite nach unten auf eine
plane, saubere und weiche
Unterlage.
2. Zeichnen Sie die Position der
Kufen an. Hierzu verwenden
Sie die mitgelieferte Schablone
und halten diese an der vorderen
und seitlichen Kante des
Unterbodens bündig an. (Abb. 1)
3. Verschrauben Sie die Kufen mit je
4 Stück Ø 4x25mm RW-Schrauben.
Drehen Sie anschließend die
Sockelschrauben in die hierfür
vorgesehenen Gewindebohrungen
der Kufen. (Abb. 2)
4. Bei einigen breiten Elementen ist
es notwendig, diese durch Sockel-
füsse zu unterstützen.
Hierzu sind in jedem Beschlagsbeutel
2 Sockelfüsse mit Grundplatte
enthalten. Verschrauben Sie die
Grundplatte mit 4 Stück Ø4x40mm
SeKo Schrauben.
Anschließend schieben Sie den
Sockelfuss in die Grundplatte.
(Abb. 3)
5. Drehen Sie das Möbel und richten
es durch drehen der Stellschrauben
wagerecht aus.
6. Setzen Sie die Front wieder ein.
Schablone
Schablone

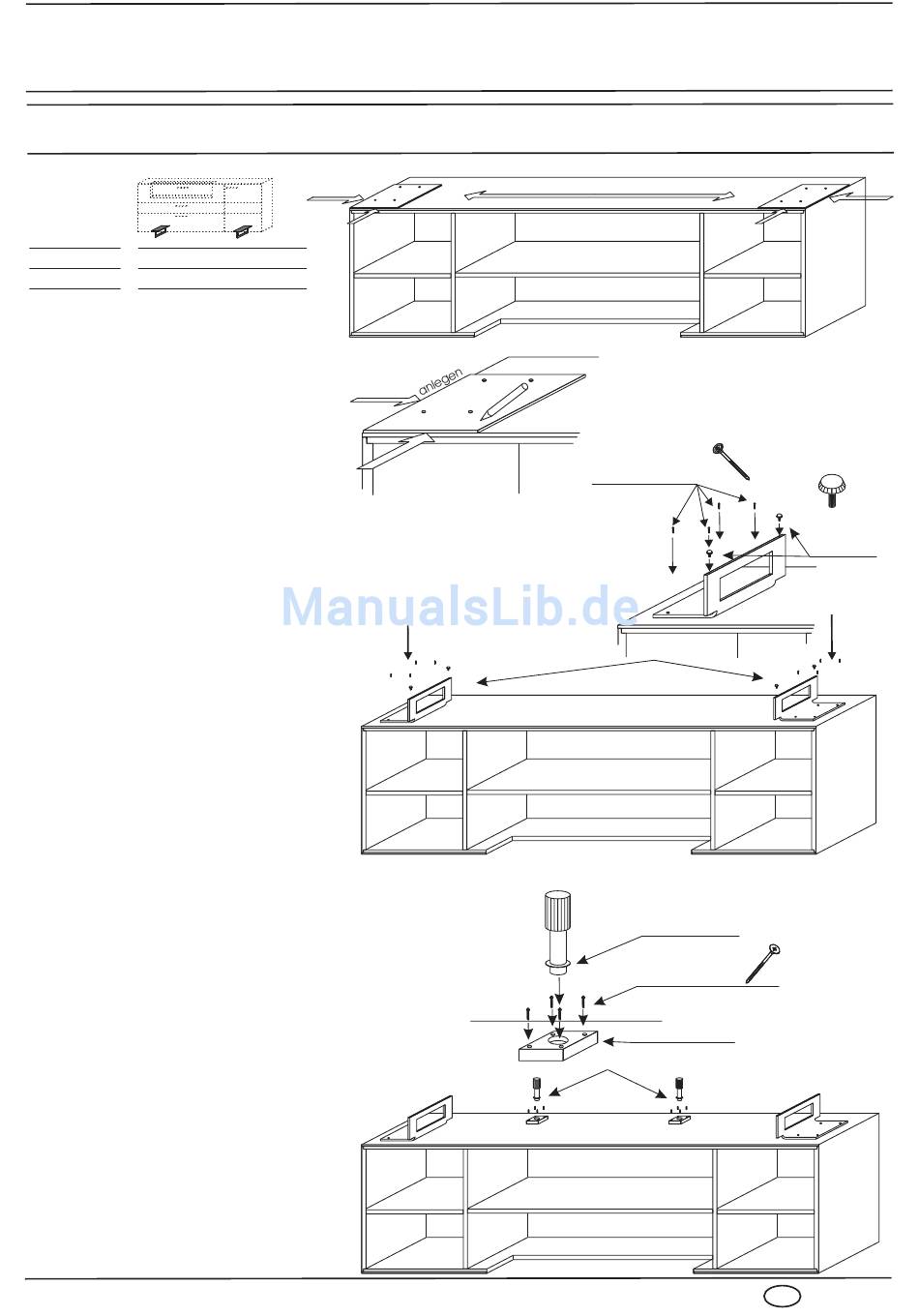

(Abb. 1)
anlegen
Vorderkante
(Abb. 3)
Unterseite - Unterboden
RW - Schraube
4 x 25mm
(Abb. 2)
Sockelfuss
SeKo - Schraube
4 x 40mm
Grundplatte
Schablone
Sockel-
schraube
