RUNA
MONTAGE PANEELE

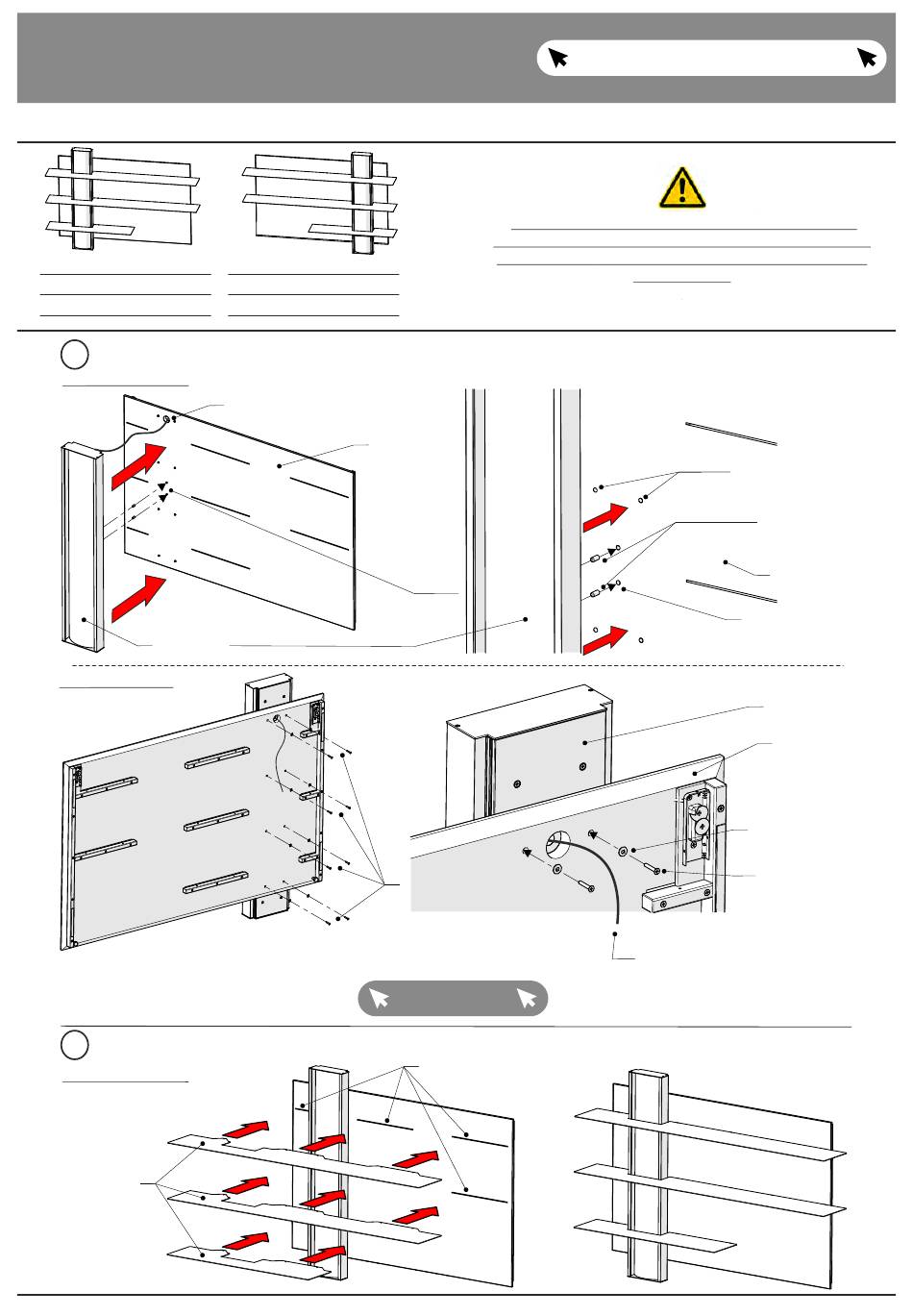

Montage Wandpaneel 5151 / 5152
B 154 H 107 T 24
5151 li.
Montage Rinden - Applikation
1.
Ansicht Vorderseite
Rinden -
Applikation
Ansicht Rückseite
Hinweise zum Anschluss der Komponenten
entnehmen Sie bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Montage Metall - Böden
2.
Ansicht Vorderseite
Metall -
Regalboden
B 154 H 107 T 24
5152 re.
Beleuchtungskabel (optional)
durch Paneelbohrung ziehen
Paneel
Gehe zu Seite 12
zurück zum Inhaltsverzeichnis
Dieses Element ist in linker und rechter Ausführung
erhältlich. Gezeigt ist in dieser Anleitung die linksseitige
Montage. Die rechtsseitige Variante ist spiegelbildlich
Paneel - Nuten
91
zu montieren.
Schraubbohrungen
Ø8 x 18mm
Riffeldübel
Paneel
Dübelbohrungen
Rinden -
Applikation
Paneel
Ø12mm
Kotflügelscheibe
Ø4 x 35mm
RW-Schraube
Vormontiertes Beleuchtungskabel
(optional) durch Paneelbohrung
ziehen
