MONTAGE PANEELE

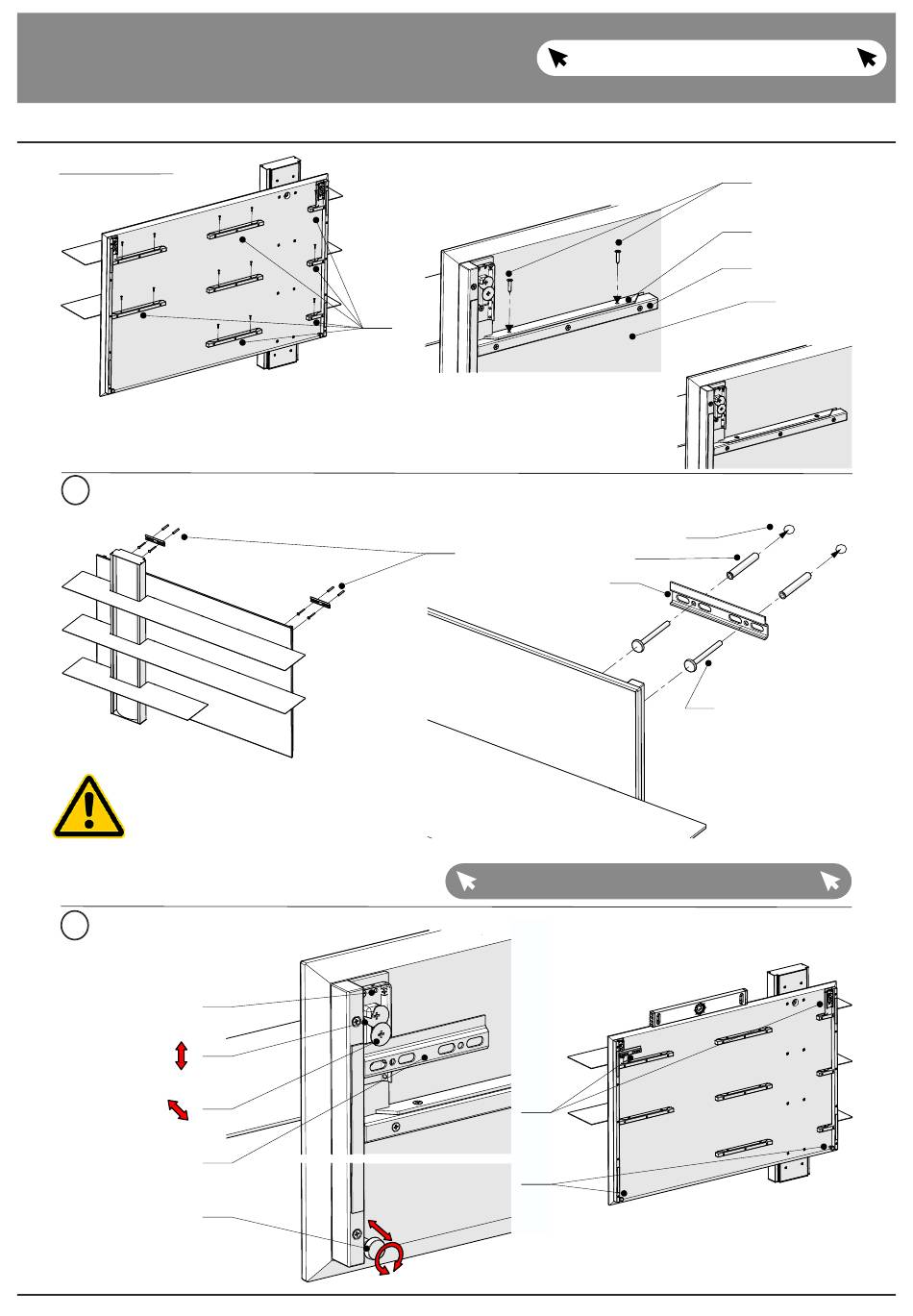

Montage Wandpaneel 5151 / 5152
Ansicht Rückseite
Wandmontage Paneel
3.
Die Aufhängeschienen müssen unbedingt an beiden Seiten mit
je 2 Schrauben angedübelt werden! Die Befestigungsmittel und die
Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie
entsprechende Spezialdübel! (Nicht im Lieferumfang enthalten!)
Ausrichtung Paneel
4.
Aufhängebeschlag
Höheneinstellung
Tiefeneinstellung
Aufhängeschiene
Neigungsverstellung
zurück zum Inhaltsverzeichnis
Ø8mm Wandbohrung
Ø8mm Nylondübel
130mm Aufhängeschiene
Bitte beachten Sie die Warnhinweise auf Seite 5
92
Ø4 x 20mm
RW-Schrauben
Metall -
Regalboden
Schraublasche
Paneel
Ø5,5x60mm
Zylinderkopfschraube
