RUNA
MONTAGE PANEELE

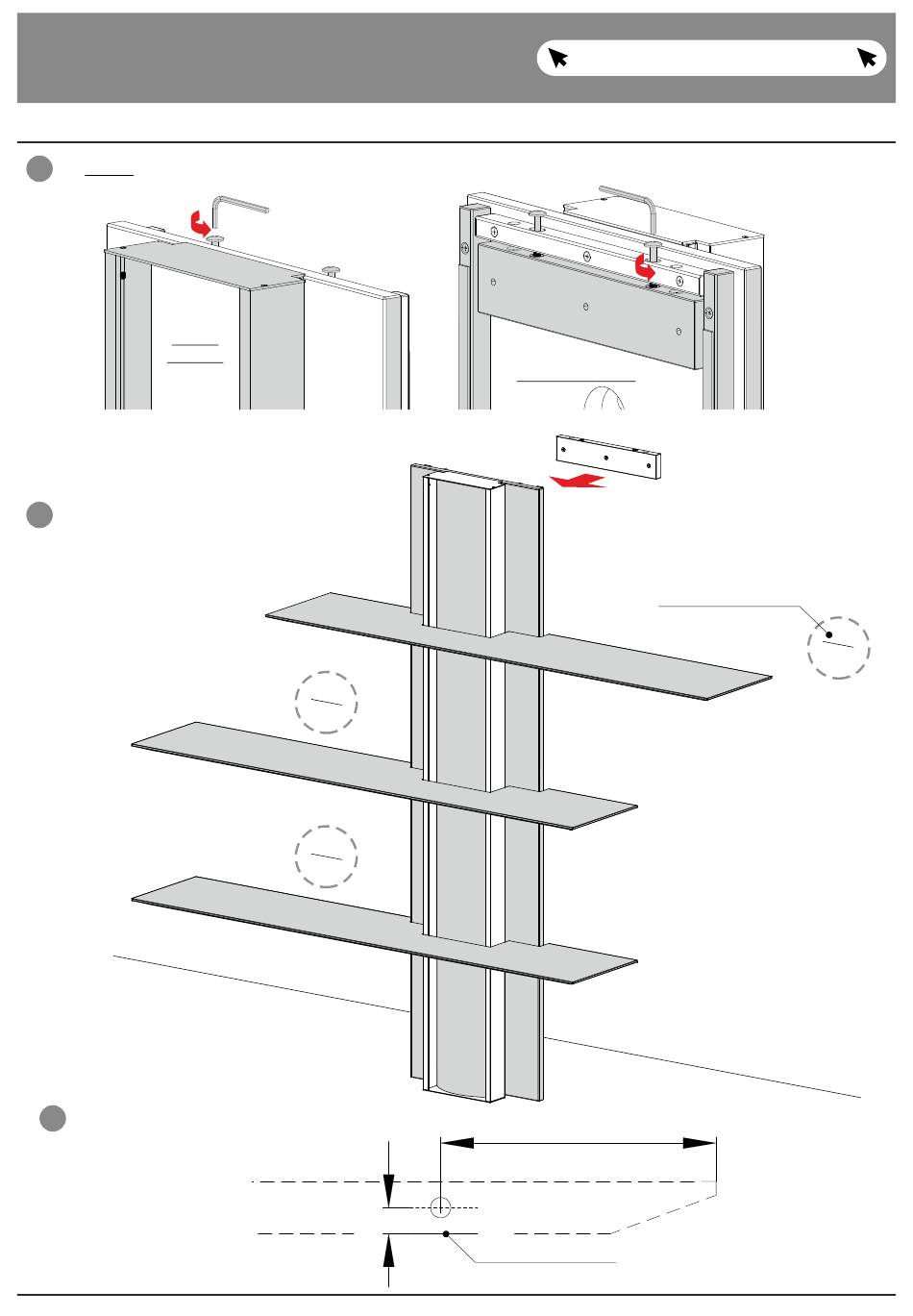

Montage Wandpaneel 8075 / 8076
6
Die inneren Schrauben M6x40 lösen
Ansicht
von vorn
Das Wandpaneel wieder
7
von der Wand abnehmen
8
Anzeichnen für Wandbohrungen
für die Bodenträger
Markieren Sie wie dargestellt jeweils die
Positionen für die Wandbohrungen
der Bodenträger
Ansicht von hinten
9.5mm
angezeichneter Strich
114
zurück zum Inhaltsverzeichnis
angezeichneter Strich
100mm
