RUNA

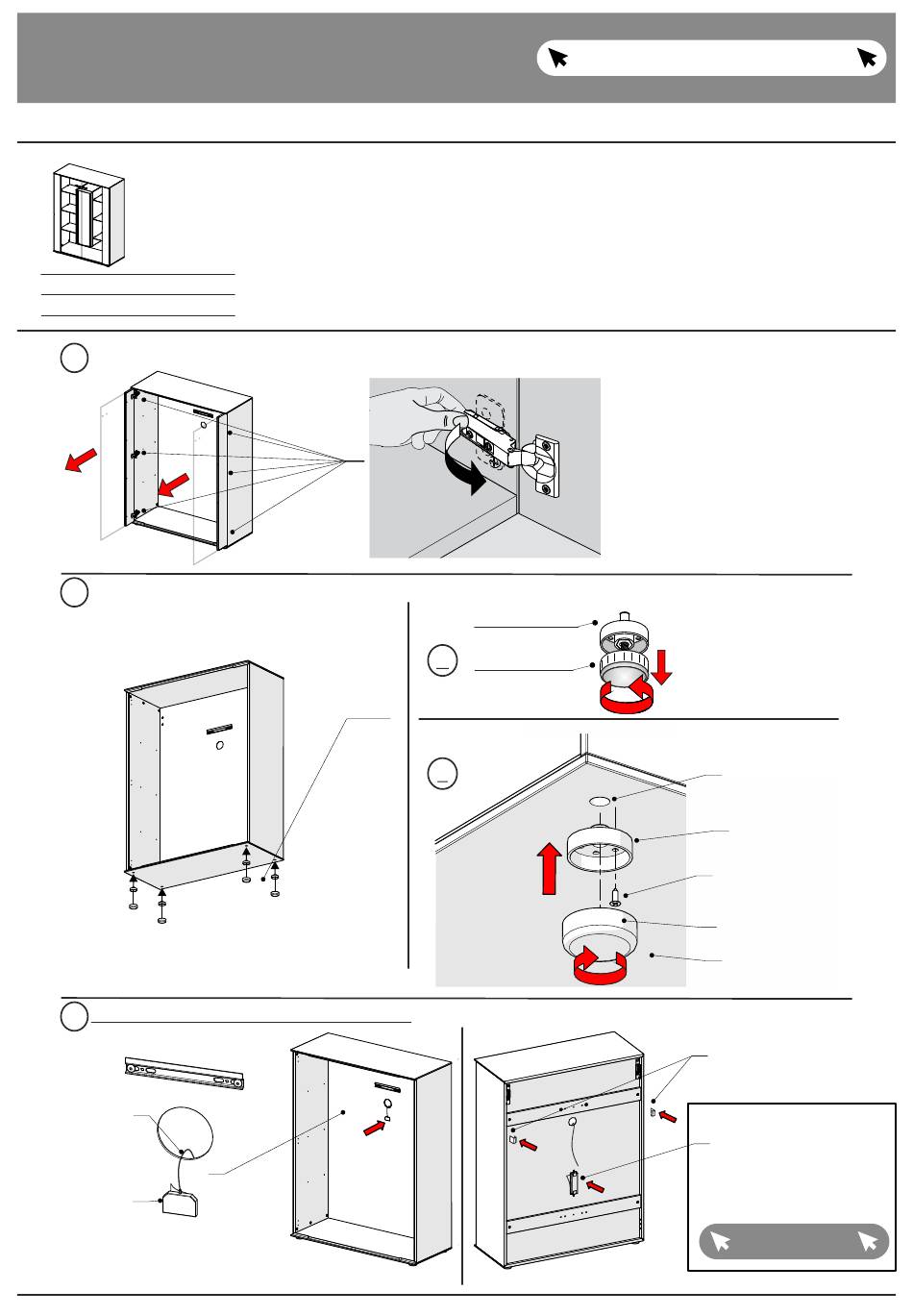

KORPUSMONTAGE
Montage Standelement 7101
B 106 H 138 T 44
7101
Demontage Fronten
1.
Montage Sockelfüße
2.
Nur bei Beleuchtung (optionales Zubehör): Montage 6-Fach - Verteiler / evtl. Trafo und Touchschalter
3.
Zuleitung durch
Bohrung ziehen
6-Fachverteiler
auf Rückwand
kleben
zurück zum Inhaltsverzeichnis
Zapfenelement
A
Gleitelement
B
57
Bohrung
Zapfen-
element
Ø4 x 13mm
RW-Schrauben
Gleitelement
Unterboden
Hinweise zum Anschluss
d e r K o m p o n e n t e n
entnehmen Sie bitte auf
den Seiten 12 + 13 dieser
Montageanweisung.
Gehe zu Seite 12
