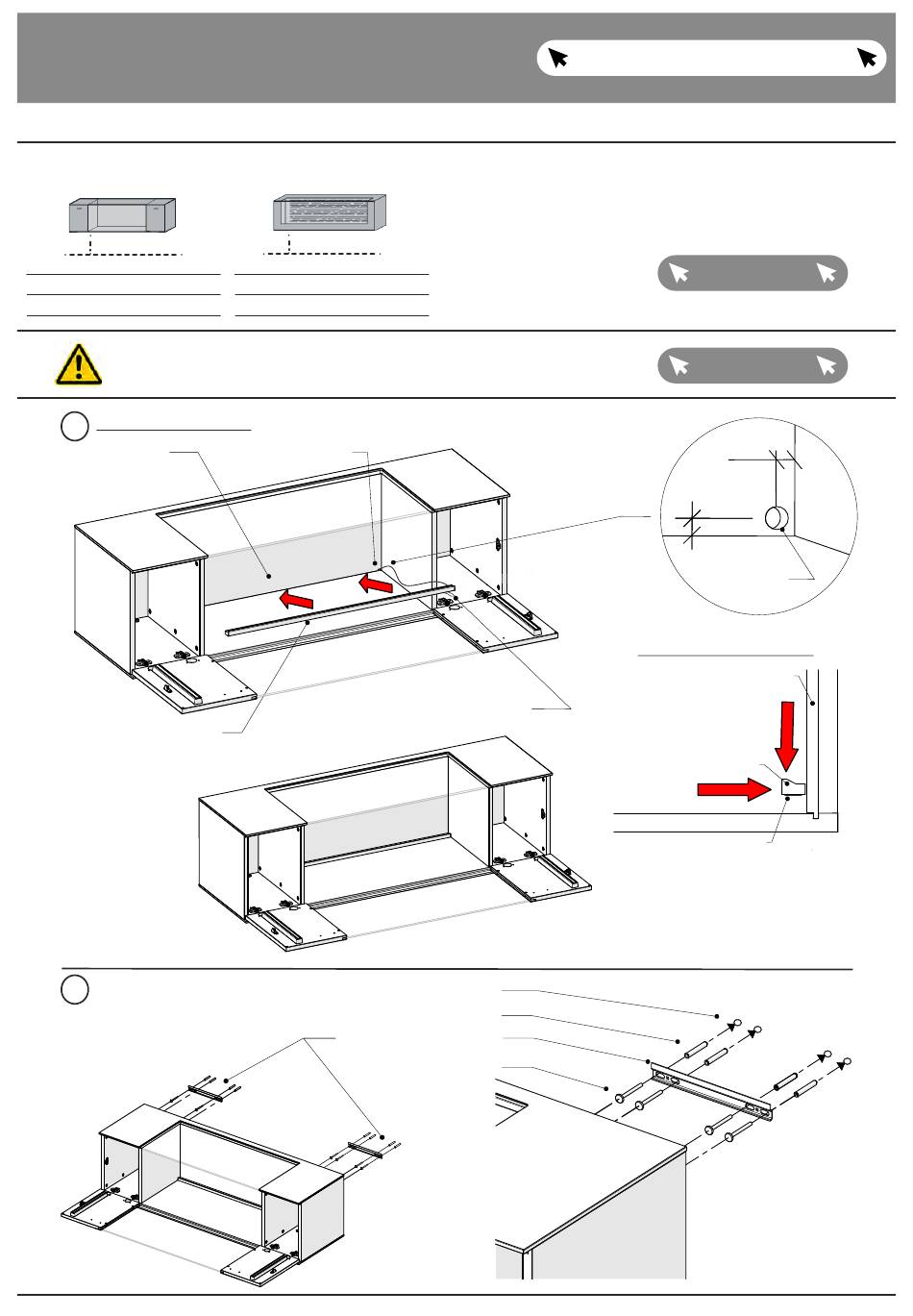

Montage Hängelowboard 2141 / 2142
B 144 H 40 T 44
2141
Falls Sie dieses Hängeelement mit den Standelementen 0023 / 0024 kombiniert
aufbauen, verwenden Sie bitte die Montageanleitung auf Seite 64.
Hier sind wichtige Information zur Montage der einzelnen Bauteile enthalten.
Nur bei Beleuchtung (optionales Zubehör): Montage der Vitrinenbeleuchtung
1.
Klappenfach
Beleuchtungsprofil
2. Wandmontage
B 144 H 40 T 44
2142
Kabel durch
Bohrungen ziehen
Beleuchtungsprofil abziehen
und auf Klappenfachboden kleben.
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
