RUNA
BELEUCHTUNG

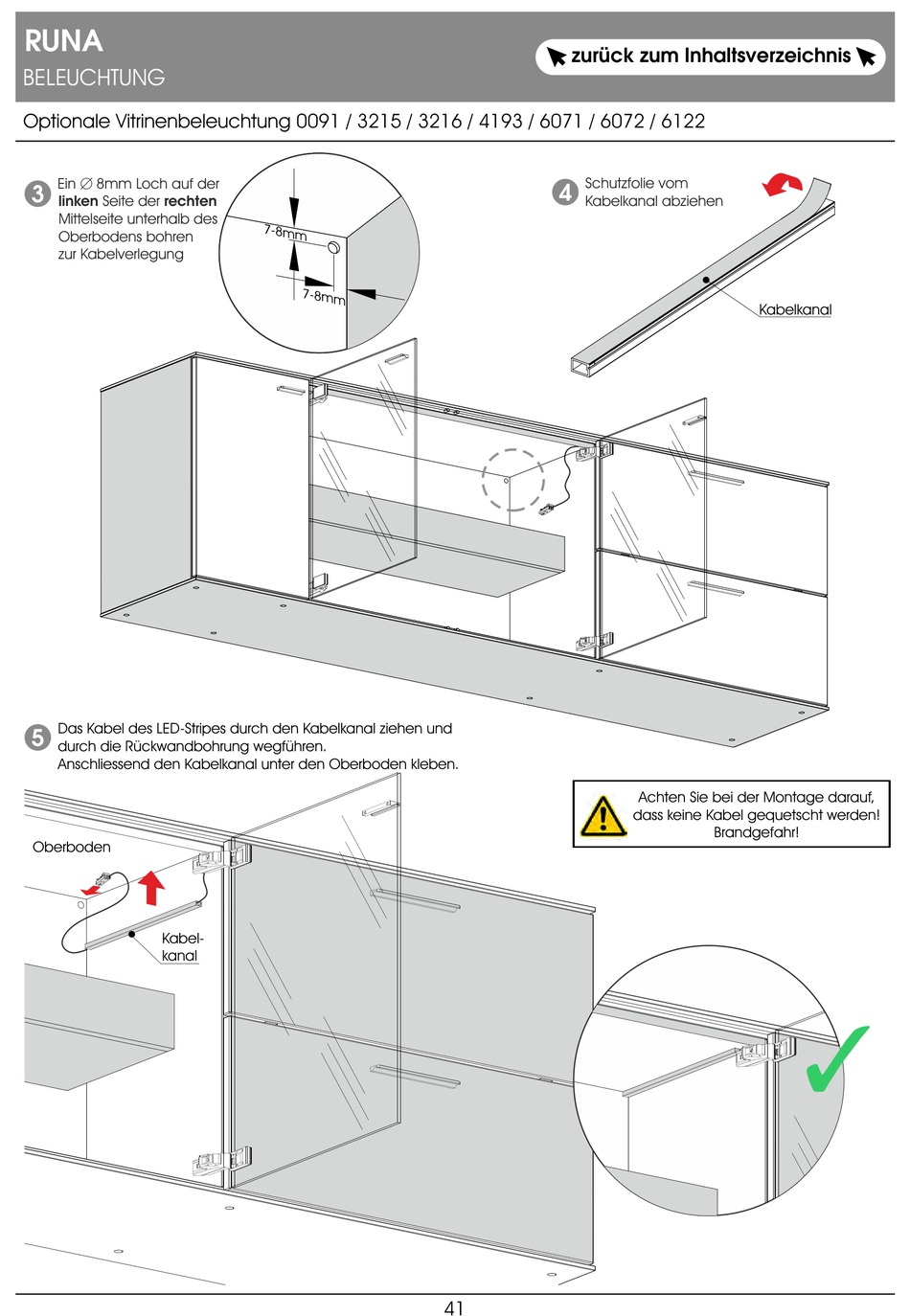

Optionale Vitrinenbeleuchtung 0091 / 3215 / 3216 / 4193 / 6071 / 6072 / 6122
Ein E 8mm Loch auf der
3
linken Seite der rechten
Mittelseite unterhalb des
Oberbodens bohren
zur Kabelverlegung
Das Kabel des LED-Stripes durch den Kabelkanal ziehen und
5
durch die Rückwandbohrung wegführen.
Anschliessend den Kabelkanal unter den Oberboden kleben.
Oberboden
Kabel-
kanal
7 - 8 m m
7 - 8 m m
zurück zum Inhaltsverzeichnis
Schutzfolie vom
4
Kabelkanal abziehen
41
Kabelkanal
Achten Sie bei der Montage darauf,
dass keine Kabel gequetscht werden!
Brandgefahr!
