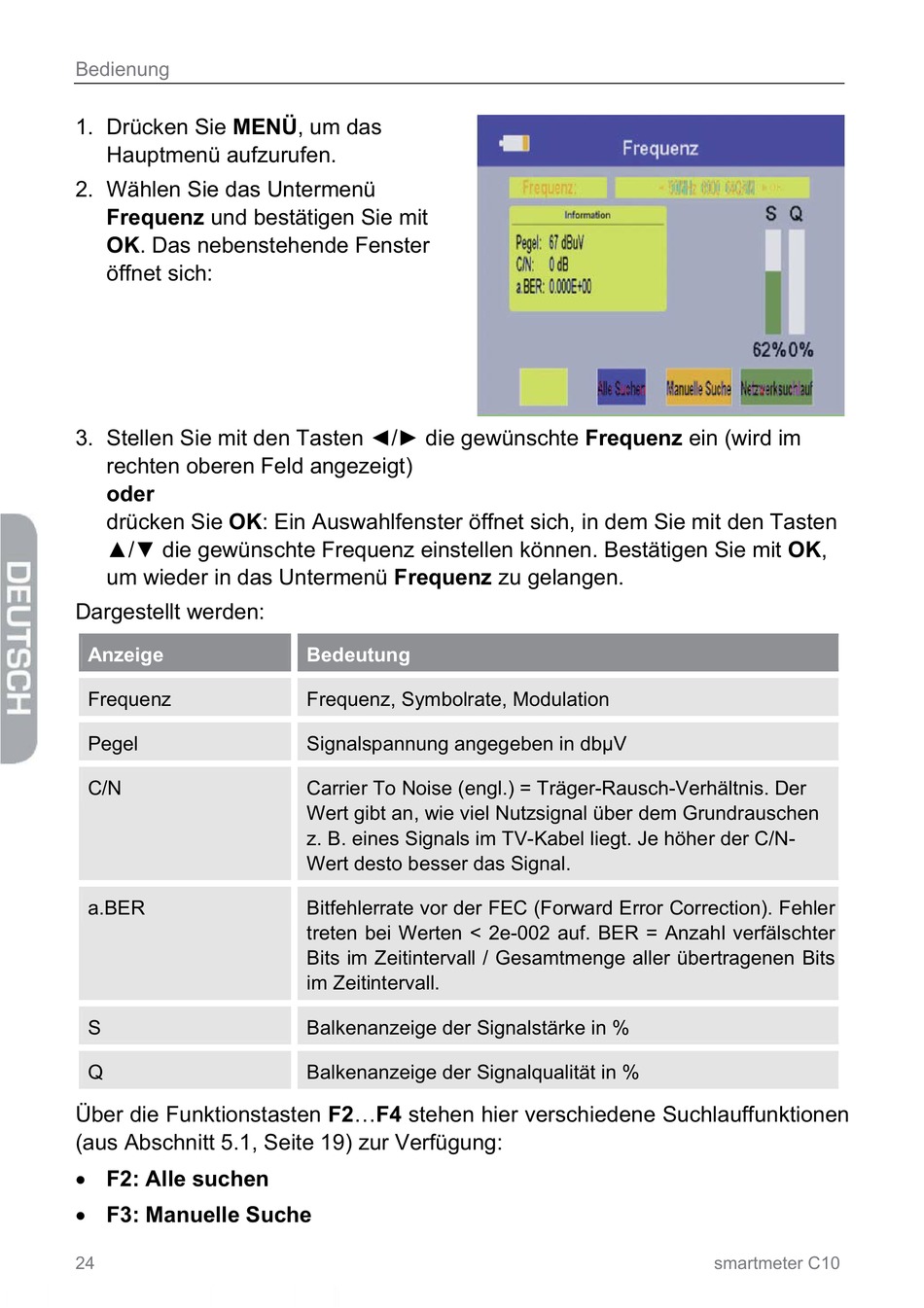

SMART Smartmeter C10 Bedienungsanleitung Seite 24

Bedienung
1. Drücken Sie MENÜ, um das
Hauptmenü aufzurufen.
2. Wählen Sie das Untermenü
Frequenz und bestätigen Sie mit
OK. Das nebenstehende Fenster
öffnet sich:
3. Stellen Sie mit den Tasten
rechten oberen Feld angezeigt)
oder
drücken Sie OK: Ein Auswahlfenster öffnet sich, in dem Sie mit den Tasten
/ die gewünschte Frequenz einstellen können. Bestätigen Sie mit OK,
um wieder in das Untermenü Frequenz zu gelangen.
Dargestellt werden:
Anzeige
Frequenz
Pegel
C/N
a.BER
S
Q
Über die Funktionstasten F2...F4 stehen hier verschiedene Suchlauffunktionen
(aus Abschnitt 5.1, Seite 19) zur Verfügung:
x F2: Alle suchen
x F3: Manuelle Suche
24
/ die gewünschte Frequenz ein (wird im
Bedeutung
Frequenz, Symbolrate, Modulation
Signalspannung angegeben in dbμV
Carrier To Noise (engl.) = Träger-Rausch-Verhältnis. Der
Wert gibt an, wie viel Nutzsignal über dem Grundrauschen
z. B. eines Signals im TV-Kabel liegt. Je höher der C/N-
Wert desto besser das Signal.
Bitfehlerrate vor der FEC (Forward Error Correction). Fehler
treten bei Werten < 2e-002 auf. BER = Anzahl verfälschter
Bits im Zeitintervall / Gesamtmenge aller übertragenen Bits
im Zeitintervall.
Balkenanzeige der Signalstärke in %
Balkenanzeige der Signalqualität in %
