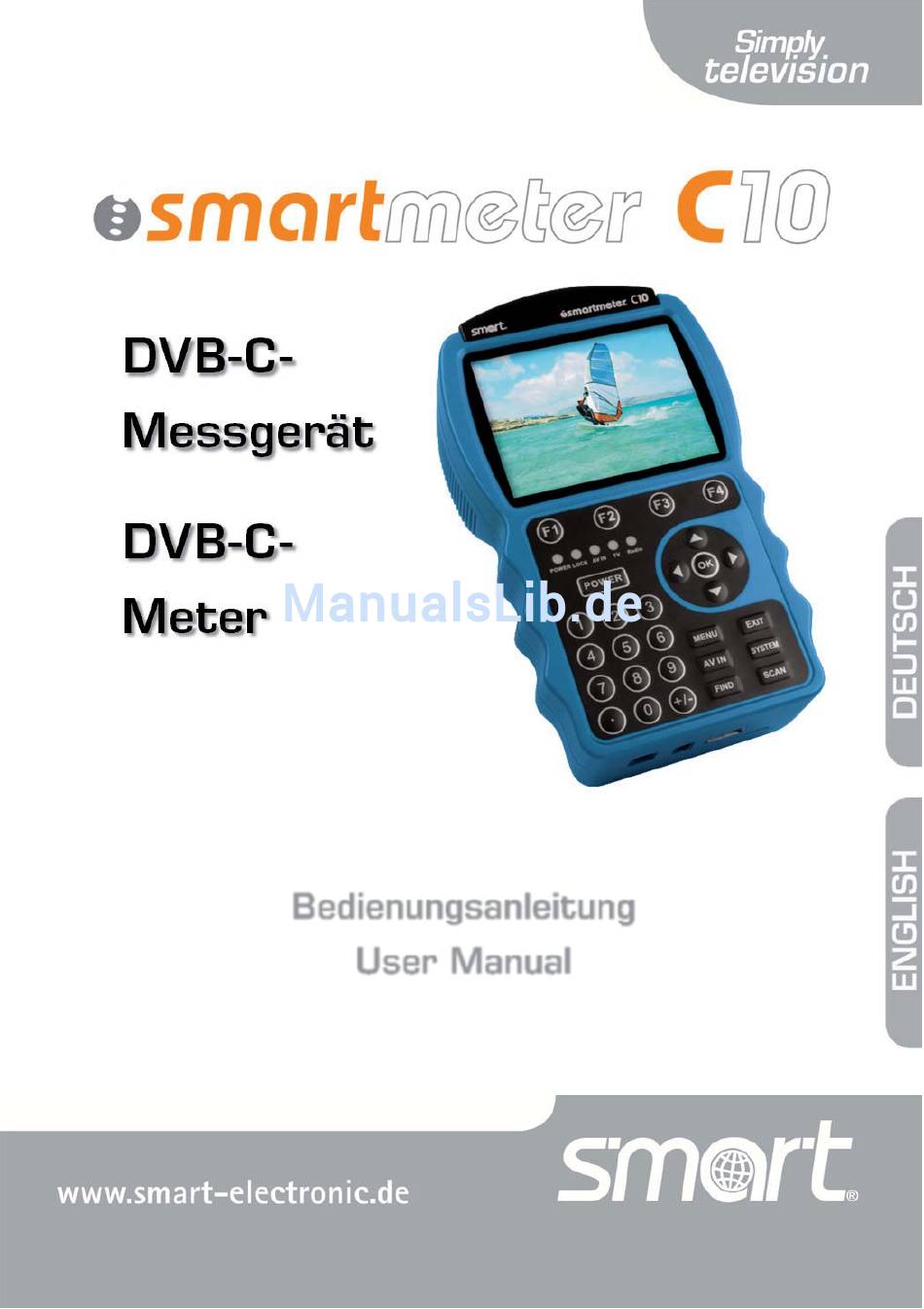

- Seite 1 DVB-C- Messgerät DVB-C- Meter Bedienungsanleitung User Manual Version: 06.06.2011...
- Seite 2 Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für das digitale Messgerät smartmeter C10 ent- schieden haben. Diese Bedienungsanleitung erklärt Ihnen, wie Sie das Messgerät x anschließen, x bedienen, x reinigen und entsorgen. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Messgerät in Betrieb nehmen.
-
Seite 3: Inhaltsverzeichnis
Ein- und Ausschalten des Messgerätes ........16 4.3.1 Einschalten .................. 16 4.3.2 Ausschalten ................. 17 Menü aufrufen/beenden .............. 17 Navigation im Menü ..............18 Bedienung ....................19 TP Suche - Fernsehempfang prüfen ........... 19 5.1.1 Programme automatisch suchen ..........19 smartmeter C10... - Seite 4 5.7.1 Programmwechsel ............... 34 5.7.2 Lautstärke ..................35 5.7.3 Stummschaltung - Mute .............. 35 5.7.4 Umschaltung TV- / Radio-Betrieb ..........35 5.7.5 Detailinformation ................. 35 5.7.6 Externe Videoquelle ..............35 5.7.7 Vollbildmodus ................35 Aufnahme (PVR) ................. 35 smartmeter C10...
- Seite 5 Systemressourcen ............... 41 10.3 Video ................... 41 10.4 Externer Audio/Video-Eingang (AV in) ........41 10.5 USB-Datenschnittstelle ............... 41 10.6 Akku ..................... 41 10.7 Steckernetzteil ................42 10.8 Abmessungen und Gewicht ............42 10.9 Temperatur .................. 42 Konformitätserklärung ................43 smartmeter C10...
-
Seite 6: Benutzerhinweise
Benutzerhinweise Benutzerhinweise 1.1 Anwendung dieser Anleitung x Diese Anleitung gilt für das DVB-C-Messgerät smartmeter C10. x Lesen Sie diese Bedienungsanleitung vollständig, bevor Sie das Gerät das erste Mal in Betrieb nehmen. x Beachten Sie alle Warnungen und Hinweise in dieser Bedienungsanleitung. - Seite 7 Auflistung Verschiedene Möglichkeiten eines einstellbaren Wertes, so- kursiv wie Abbildungsbeschriftungen sind kursiv (schräg gedruckt) dargestellt. fett Menüfenster und Menüpunkte (hinter denen sich oft weitere Menüpunkte oder direkt einstellbare Werte verbergen), sowie die Namen von Tasten, sind fett gedruckt. smartmeter C10...
-
Seite 8: Produktbeschreibung

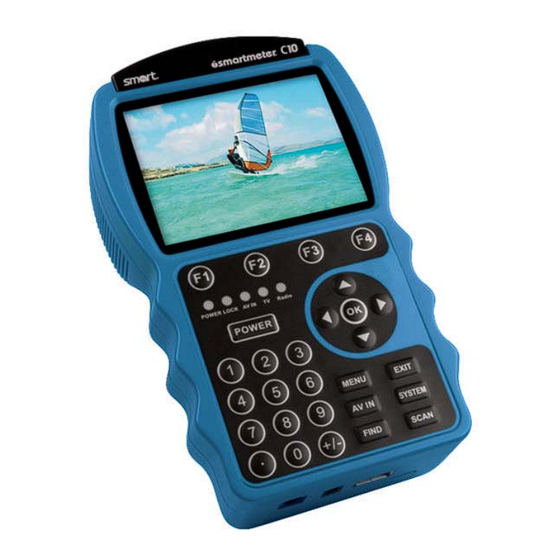

Produktbeschreibung Produktbeschreibung Das smartmeter C10 ist ein handliches digitales Messgerät zur Signalüberprü- fung und Fehlersuche in einer TV-Kabelanlage. Das smartmeter C10 liefert mehrere Messwerte zum jeweils ausgewählten Sender, beispielsweise Signalstärke und Signalqualität als numerische Mess- werte (in%) und als Balkenanzeige (Bargraph), das Signal-/Rauschverhältnis (C/N) und die Bitfehlerrate (BER). -
Seite 9: Messgerät
Wenn Ihr Kabelanschluss über einen Koax-Stecker verfügt, müssen Sie einen Adapter F-Stecker/Koax-Buchse ver- wenden. LC-Display Darstellung des TV-Bildes, des Menüs und der Messwerte. Funktionstasten Je nach Menü/Untermenü unterschiedliche Funktionen. F1…F4 Die Funktionen werden am unteren Rand des Bildschirms angezeigt smartmeter C10... - Seite 10 Auswahl bestätigen / Programmtabelle aufrufen. MENU Aufruf des Hauptmenüs. EXIT Verlässt das aktuelle Menü. AV IN Umschalten auf den (analogen) Video-Eingang. SYSTEM Aufruf des Untermenüs EINSTELLUNGEN (nur im TV Be- trieb). FIND Aufruf des Untermenüs Frequenz SCAN Start des automatischen Sendersuchlaufs. smartmeter C10...
-
Seite 11: Geräteoberseite
2.2.4 Geräterückseite Nr. Beschreibung Akkufach Die oben gezeigten Abbildungen zeigen das smartmeter C10 jeweils ohne die schwarze Abdeckung an der Geräteoberseite. 2.3 Garantie Die Gewährleistung für das Messgerät smartmeter C10 der smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. -
Seite 12: Allgemeine Sicherheitshinweise
¾ Vermeiden Sie mechanische Einwirkungen, durch die bei- spielsweise das LCD-Display oder das Gehäuse beschä- digt werden können. ¾ Kabel nicht knicken oder quetschen. ¾ Nehmen Sie das Messgerät nicht in Betrieb, wenn es sichtbare Beschädigungen aufweist oder wenn sich lose Teile im Gerät befinden. smartmeter C10... -
Seite 13: Lithium-Ionen-Akku
¾ Schließen Sie es nicht an, sondern lassen Sie es einige Stunden ausgeschaltet. 3.3 Lithium-Ionen-Akku Das smartmeter C10 enthält einen Lithium-Ionen-Akku, für den besondere Si- cherheitshinweise beachtet werde müssen: Brand- und Explosionsgefahr! Hitze (von innen oder von außen) kann unkontrollierbare Kettenreaktionen im Akku auslösen. - Seite 14 ¾ Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Gefahr der Beschädigung anderer Gegenstände Bei defektem Akku kann Flüssigkeit austreten und angrenzende Gegenstände benetzen. ¾ Überprüfen Sie betroffene Teile. ¾ Reinigen Sie diese oder tauschen Sie sie gegebenenfalls ACHTUNG! aus. smartmeter C10...
-
Seite 15: Erstinbetriebnahme
2. Stecken Sie den Niedervoltstecker des Steckernetzteils in die Niedervolt- Buchse auf der Unterseite des Messgerätes. Der Akku des Messgerätes wird geladen, sobald Sie das smartmeter C10 an das Netzteil anschließen. Bei ausgeschaltetem Gerät brennt die Power LED grün. Bei eingeschaltetem Gerät brennt die Power LED rot und der Ladevorgang wird mit einem durchlau-... -
Seite 16: Anschließen
Tiefenentladung zu vermeiden. 4.2 Anschließen 4.2.1 TV-Kabel anschließen ¾ Schließen Sie an der F-Buchse an der Geräteoberseite des smartmeter C10 das zu testende TV-Kabel an. 4.2.2 Externe Videoquelle anschließen (optional) ¾ Schließen Sie an den Buchsen Video In und Audio In auf der Geräteober- seite des smartmeter C10 ein zu testendes Videogerät an (beispielsweise... -
Seite 17: Ausschalten
Erstinbetriebnahme Bei gestecktem Netzteil hat der Akku-Schalter keine Funk- tion, d. h. das smartmeter C10 kann unabhängig von der Schalterstellung immer eingeschaltet werden. 4.3.2 Ausschalten ¾ Drücken Sie erneut die Power-Taste, um das Messgerät nach Benutzung wieder auszuschalten. Bitte trennen Sie bei längeren Betriebspausen zusätzlich die Elektronik des smartmeter C10 vom Akku, indem Sie den Akku-Schalter an der Geräteunterseite auf OFF stellen. -
Seite 18: Navigation Im Menü
/ F2, um den Menüpunkt unterhalb auszuwählen. ¾ Drücken Sie / F3, um den Menüpunkt links auszuwählen. ¾ Drücken Sie / F4, um den Menüpunkt oberhalb auszuwählen. ¾ Drücken Sie OK, um den ausgewählten Menüpunkt aufzurufen. Aktive Menüpunkte werden farblich hervorgehoben. smartmeter C10... -
Seite 19: Bedienung
Bedienung Bedienung Das smartmeter C10 bedienen Sie grundsätzlich über das OSD, einzelne Funktionen stehen auch direkt über die Tasten der Geräteoberfläche zur Ver- fügung. 5.1 Kanalsuche - Fernsehempfang prüfen Das Untermenü Kanal Suche dient hauptsächlich dazu, den Fernsehempfang in einer DVB-C-Anlage zu prüfen. - Seite 20 Modus eingestellt Æ weiter bei Punkt 7. 3. Drücken Sie die Tasten , um den Menüpunkt Symbolrate zu mar- kieren. 4. Drücken Sie die Tasten , um die gewünschte Symbolrate auszu- wählen. FTA = Free To Air (engl.), ohne Verschlüsselung ausgestrahltes Programm smartmeter C10...
-
Seite 21: Programme Manuell Suchen
, um den Menüpunkt Symbolrate zu mar- kieren. 6. Drücken Sie die Tasten , um die gewünschte Symbolrate auszu- wählen. 7. Drücken Sie die Tasten , um den Menüpunkt QAM-Modus zu markieren. 8. Drücken Sie die Tasten , um den gewünschten QAM-Modus aus- zuwählen. smartmeter C10... -
Seite 22: Frequenzliste Editieren
Untermenü Kanal Suche aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Das Fenster Suche öffnet sich. Unter dem Menüpunkt Frequenz (MHz) ist eine Liste der ge- speicherten Frequenzen hinterlegt. Mit den Tasten können Sie die einzelnen Frequenzen auswählen. smartmeter C10... -
Seite 23: Frequenz Aus Der Liste Löschen
Werten aus. 4. Wechseln Sie mit der Taste zur Eingabe des QAM-Modus und wählen Sie mit den Tasten aus den vorgegebenen Werten aus. 5.2 Frequenz Das smartmeter C10 kann verschiedene Kennzahlen und Messwerte einzelner Kanäle darstellen. smartmeter C10... - Seite 24 Bits im Zeitintervall / Gesamtmenge aller übertragenen Bits im Zeitintervall. Balkenanzeige der Signalstärke in % Balkenanzeige der Signalqualität in % Über die Funktionstasten F2…F4 stehen hier verschiedene Suchlauffunktionen (aus Abschnitt 5.1, Seite 19) zur Verfügung: x F2: Alle suchen x F3: Manuelle Suche smartmeter C10...
-
Seite 25: Frequenz Übersicht
¾ Drücken Sie die Taste FIND, um statt über das Menü direkt aus dem TV-Betrieb die Funktion Frequenz aufzurufen. 5.3 Frequenz Übersicht Das smartmeter C10 ermöglicht Ihnen gleichzeitig die Signalstärke (S) und die Signalqualität (Q) von fünf aufeinanderfolgenden Kanälen abzulesen. 1. Drücken Sie die MENU-Taste. -
Seite 26: Einstellungen
Taste. Das nebenstehende Fens- ter öffnet sich: ¾ Drücken Sie die Taste SYSTEM, um statt über das Menü direkt aus dem TV-Betrieb das Untermenü EINSTELLUNGEN aufzurufen. ¾ Wählen Sie mit den Tasten den Menüpunkt aus, den Sie ändern wol- len: smartmeter C10... -
Seite 27: Osd-Transparenz
TV Screen Format ¾ Wählen Sie mit den Tasten das Anzeigeformat aus: Wert Bedeutung Das smartmeter C10 wählt Format so, dass unabhängig von der Auto jeweiligen Sendung automatisch keine Bildinformationen verlo- ren gehen. 4:3 Sendung: Bild wird optimal dargestellt. Letter Box... -
Seite 28: Usb-Menü
Fenster öffnet sich: 5.6.1 Systeminfo Wenn Sie die smart-Hotline kontaktieren, werden Sie nach der Software- Version Ihres smartmeter C10 gefragt. So gehen Sie vor, um diese zu bestimmen: ¾ Drücken Sie in obigem Fenster die Taste F1 (System Info), um sich den Softwarestand und die Model ID anzeigen zu lassen. -
Seite 29: Kanalliste Auf Den Usb-Datenträger Sichern
¾ Drücken Sie im USB MENÜ die Funktionstaste F4 (Kanalliste Speichern), um die Kanalliste auf dem USB-Datenträger zu speichern. Sie können die Kanalliste nun am PC mit dem Programm Settingseditor bear- beiten. Den Settingseditor finden Sie auf der Internetseite www.smart-electronic.de im Bereich Support. smartmeter C10... -
Seite 30: Kanalliste Vom Usb-Datenträger Laden
MENÜ den Dateityp All Src oder Software aus. 3. Markieren Sie die (bearbeitete) Kanalliste. 4. Drücken Sie OK, um die Datei zu öffnen. Die gespeicherte Kanalliste wird nach der Abfrage, ob Sie aktualisieren möchten, auf das smartmeter C10 geladen. 5.6.5 Datei auf dem USB-Datenträger umbenennen 1. -
Seite 31: Datei Auf Dem Usb-Datenträger Löschen
5.6.7 Neuen Ordner auf dem USB-Datenträger erstellen 1. Navigieren Sie im smartmeter C10-Menü zum Fenster USB MENÜ. 2. Drücken Sie die Taste F2, um das Fenster USB Werkzeug zu öffnen. 3. Markieren Sie die Option Neuer Ordner und bestätigen Sie mit der OK- Taste. -
Seite 32: Laufwerk-Info Anzeigen
Feld JA und bestätigen Sie Ihre Auswahl nochmals mit OK. 5.6.10 Hilfe Drücken Sie im Fenster USB MENÜ die Taste F3, um das nebenstehende Fenster zu öffnen: Der angezeigte Hilfetext gibt Hinwei- se zu den Funktionen im USB MENÜ. smartmeter C10... -
Seite 33: Software-Update
1. Entpacken Sie das rar-Archiv. 2. Speichern Sie die Datei mit der Endung *.bin auf Ihrem USB-Datenträger. 3. Stecken Sie den USB-Datenträger in Ihr smartmeter C10. 4. Drücken Sie die Taste MENU, um das Hauptmenü aufzurufen. 5. Wählen Sie das Untermenü USB und bestätigen Sie mit OK, um das Fens- ter PC UPDATE zu öffnen. -
Seite 34: Usb-Datenträger
USB-Festplatten mit 2,5” Größe werden in der Regel über den USB-Anschluss mit Strom versorgt. Prüfen Sie die Stromaufnahme Ihrer Festplatte (Bedienungsanleitung der Fest- platte), da das smartmeter C10 einen Strom von maximal 500 mA abgeben kann. Liegt die Stromaufnahme der Festplatte höher, muss diese mit einem externen Netzteil mit Strom versorgt werden. -
Seite 35: Lautstärke
2. Drücken Sie die Taste F4 (PVR). Das Fenster Wähle Kanal öffnet sich. Es werden die Programme der Frequenz angezeigt, auf der sich auch das ak- tuelle Programm befindet. PVR = Personal Video Recorder (engl.), digitales Aufnehmen auf ein Speichermedium smartmeter C10... -
Seite 36: Screenshot Speichern
¾ Wählen Sie Ja oder Nein und drücken Sie anschließend OK. Bei Ja erscheint die Bildschirmtastatur mit der Sie den Dateinamen verän- dern können (siehe Abschnitt 5.6.5, Seite 30), bei Nein wird der aktuelle Bildschirminhalt auf dem USB-Datenträger als “CatchN.bmp“ gespeichert. smartmeter C10... -
Seite 37: Reinigen Des Messgerätes
Tuch. Bei stärkeren ACHTUNG! Verschmutzungen kann eine milde, lösungsmittelfreie Sei- fenlauge oder Spiritus verwendet werden. Die Tastatur kann mit Hilfe von Druckluft (max. 2 Bar) von Verschmutzungen befreit werden. Auch hierbei dürfen kei- ne Lösungsmittel eingesetzt werden. smartmeter C10... -
Seite 38: Transport Und Außerbetriebnahme
3. Ziehen Sie alle anderen am Messgerät angeschlossenen Kabel ab. 4. Legen Sie das Messgerät, die Kabel und die Bedienungsanleitung in die Originalverpackung. 5. Lagern Sie das Messgerät und die Zubehörteile an einem trockenen und staubfreien Ort. 6. Schützen Sie das Messgerät vor Frost. smartmeter C10... -
Seite 39: Störungsbehebung
Gerät aus- und wieder ein- erkannt. schalten. Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler. Im Bereich „Support“ auf www.smart-electronic.de finden Sie eine FAQ-Liste, in der aktuelle Problemlösungen be- reitgestellt werden. smartmeter C10... -
Seite 40: Entsorgung
Elektronikgeräte-Abfall) ist die EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Ziel ist das Vermeiden, Verringern sowie umweltverträgliche Entsorgen der zunehmenden Mengen an Elektro- nikschrott durch eine erweiterte Herstellerverantwortung. smartmeter C10... -
Seite 41: Technische Daten
10.4 Externer Audio/Video-Eingang (AV in) Video-Bandbreite 5,5 MHz Video-Eingangswiderstand Video-Eingangsspannung 1,0 VSS Audio-Frequenzbereich 20Hz – 20kHz Audio-Eingangsspannung 2,0V +/- 0,2 V (1kHz, 0 dB) 10.5 USB-Datenschnittstelle Unterstütztes Dateisystem FAT32/NTFS Unterstütze Mediendateien JPEG, BMP, GIF, DAT, MPG, VOB, MP3 10.6 Akku Li-Ionen smartmeter C10... -
Seite 42: Steckernetzteil
Ausgang 12,6 V / 2,3 A 10.8 Abmessungen und Gewicht Länge x Breite x Höhe 10,2 x 17,0 x 4,5 cm Gewicht 0,45 Kg 10.9 Temperatur Betriebstemperatur 0° C bis +40° C Lagerungstemperatur -40° C bis +65° C smartmeter C10... -
Seite 43: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Germany erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtli- nien und Normen: x Niederspannungsrichtlinie 2006/95/EG EN 60065: 2002 + A1: 2006 + A11: 2008 x Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 61326-1: 2006 72/245/EEC –... - Seite 84 Doc-ID 90-60-01-0098...
