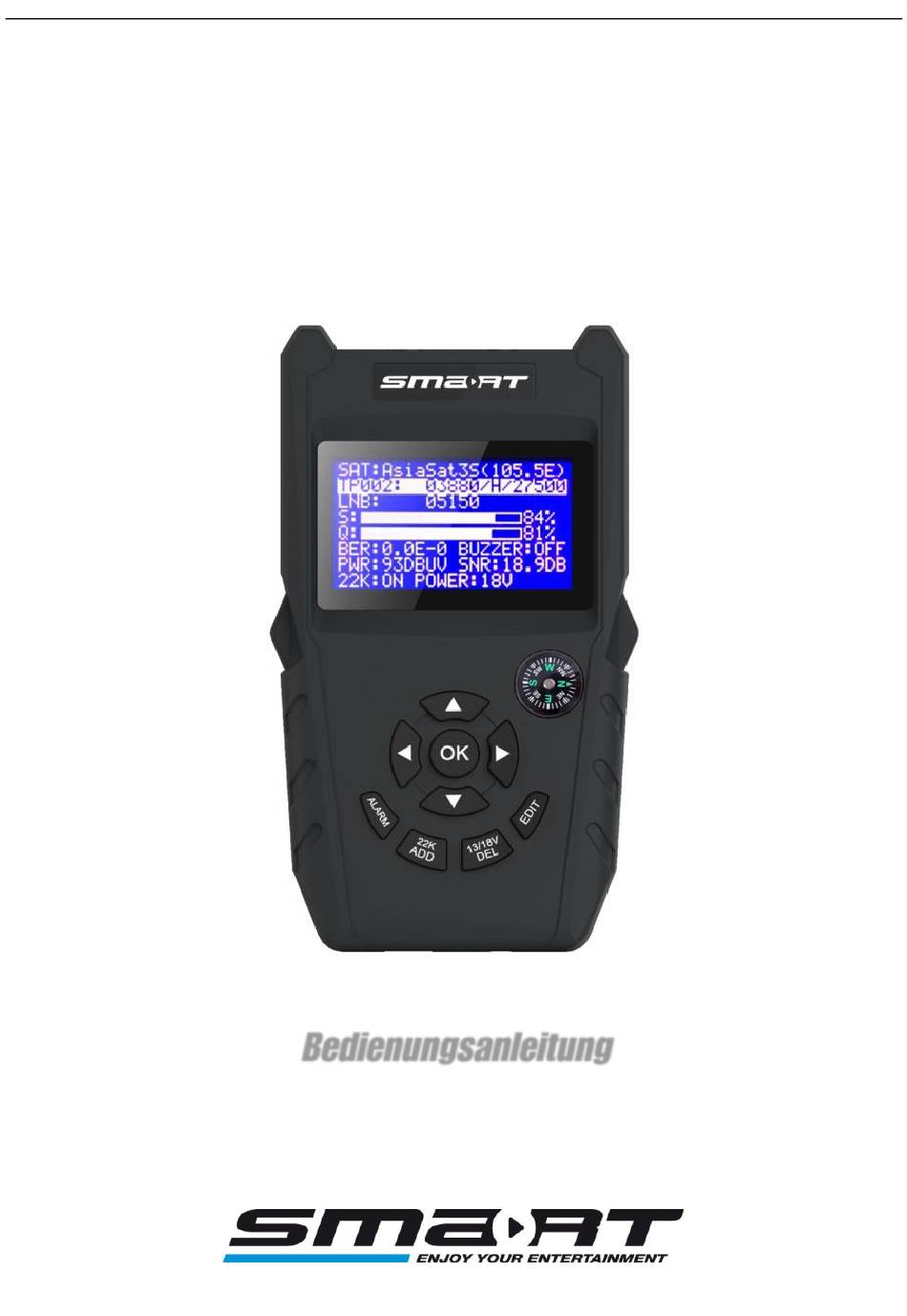

- Seite 1 DVB-S2 Messgerät Smart SAT-Finder SFD11 Bedienungsanleitung Version: 12.10.2017 – Deutsch/Englisch...
-
Seite 2: Produktbeschreibung
10.RF OUT: Loop Out zur Verbindung an einen Receiver. II. Hauptmenue Das SFD11 startet mit dem Suchmenu wenn Sie die Spannungsversorgung anschliessen. Durch drücken der Taste 22K/ADD kann das 22kHz Steuersignal An- und Ausgeschaltet werden. Taste 13V/18V DEL um die Ausgangspannung (Sat LOW/High Band) zu wählen. Mit der ALARM Taste kann des akustische Signal (Beeper) Ein- und Ausgeschaltet werden. -
Seite 3: Technische Daten
III. Technische Daten Allgemeine Informationen Eingang & Ausgang C/N / BER Eingangs Frequenz.:950~2150MHz akustisches Empfangssignal Eingangspegel:-65~ -25dBm Eingangs Impedanz.: 75Ω Transponder hinzufügen, löschen, bearbeiten LNB Versorgungsspannung: 13V/18V Anschlüsse Anzeige der Signalstärke und Signalqualität: numerisch / Balkenanziege LNB Anschluss: F Buchse (single tuner) + LNB OUT LNB IN und LNB OUT DC Buchse LNB Modus: Universal, 9750/10750, 5150/5750,... -
Seite 5: Technical Specification
Service Hotline: +49 (0) 7724 94 78 555 Telefax: +49 (0) 7724 94 78 333 E-Mail: service@smart-electronic.de Internet: www.smart-electronic.de © Avanit GmbH 2017 Alle Rechte, technische Änderungen, Irrtümer sowie Druckfehler vorbehalten. Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung von smart nicht gestattet.
