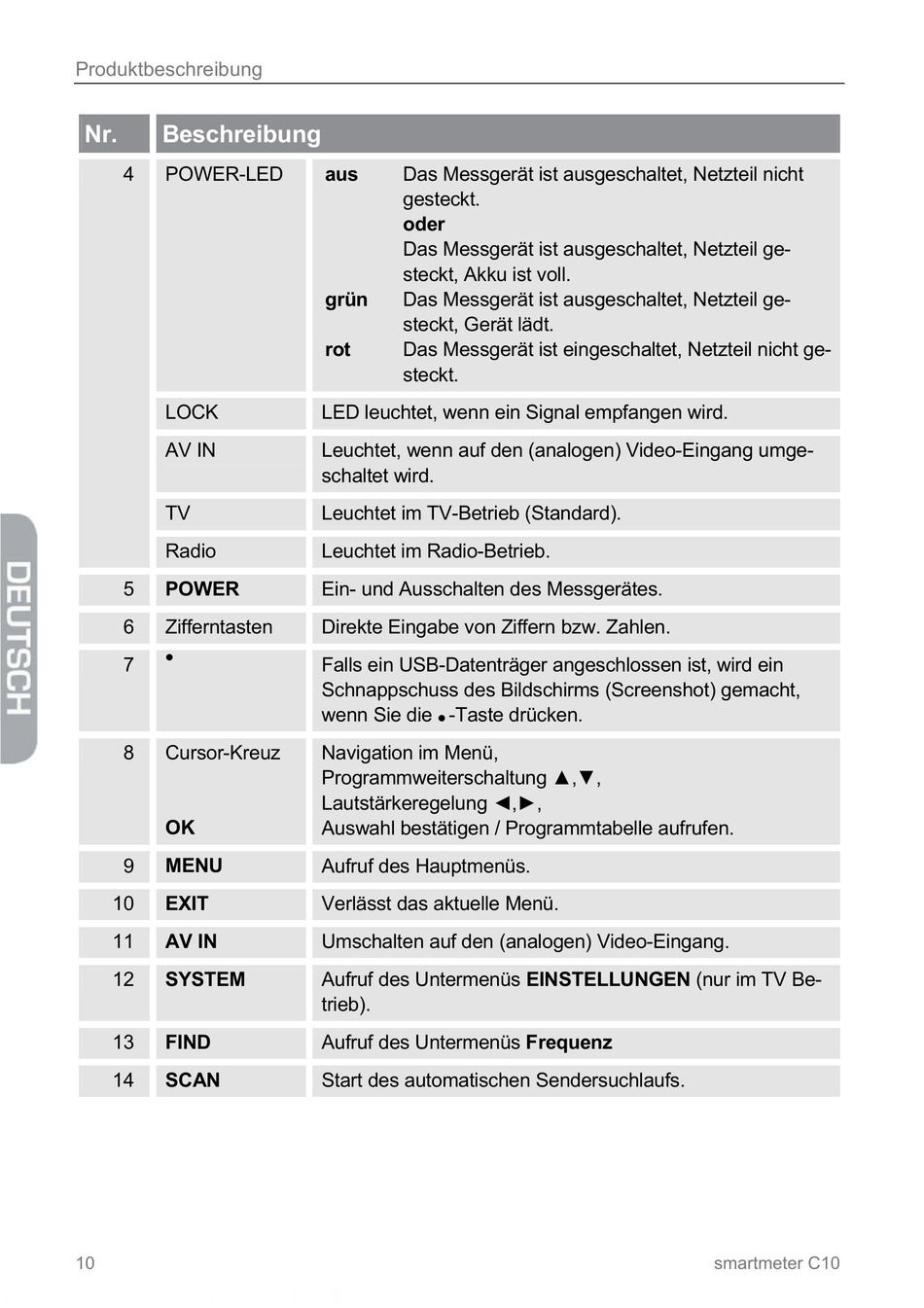

Produktbeschreibung
Nr. Beschreibung
4 POWER-LED
LOCK
AV IN
TV
Radio
5 POWER
6 Zifferntasten
z
7
8 Cursor-Kreuz
OK
MENU
9
10 EXIT
11 AV IN
12 SYSTEM
FIND
13
14 SCAN
10
aus Das Messgerät ist ausgeschaltet, Netzteil nicht
gesteckt.
oder
Das Messgerät ist ausgeschaltet, Netzteil ge-
steckt, Akku ist voll.
grün Das Messgerät ist ausgeschaltet, Netzteil ge-
steckt, Gerät lädt.
rot Das Messgerät ist eingeschaltet, Netzteil nicht ge-
steckt.
LED leuchtet, wenn ein Signal empfangen wird.
Leuchtet, wenn auf den (analogen) Video-Eingang umge-
schaltet wird.
Leuchtet im TV-Betrieb (Standard).
Leuchtet im Radio-Betrieb.
Ein- und Ausschalten des Messgerätes.
Direkte Eingabe von Ziffern bzw. Zahlen.
Falls ein USB-Datenträger angeschlossen ist, wird ein
Schnappschuss des Bildschirms (Screenshot) gemacht,
wenn Sie die -Taste drücken.
z
Navigation im Menü,
Programmweiterschaltung
Lautstärkeregelung
Auswahl bestätigen / Programmtabelle aufrufen.
Aufruf des Hauptmenüs.
Verlässt das aktuelle Menü.
Umschalten auf den (analogen) Video-Eingang.
Aufruf des Untermenüs EINSTELLUNGEN (nur im TV Be-
trieb).
Aufruf des Untermenüs Frequenz
Start des automatischen Sendersuchlaufs.
, ,
, ,
