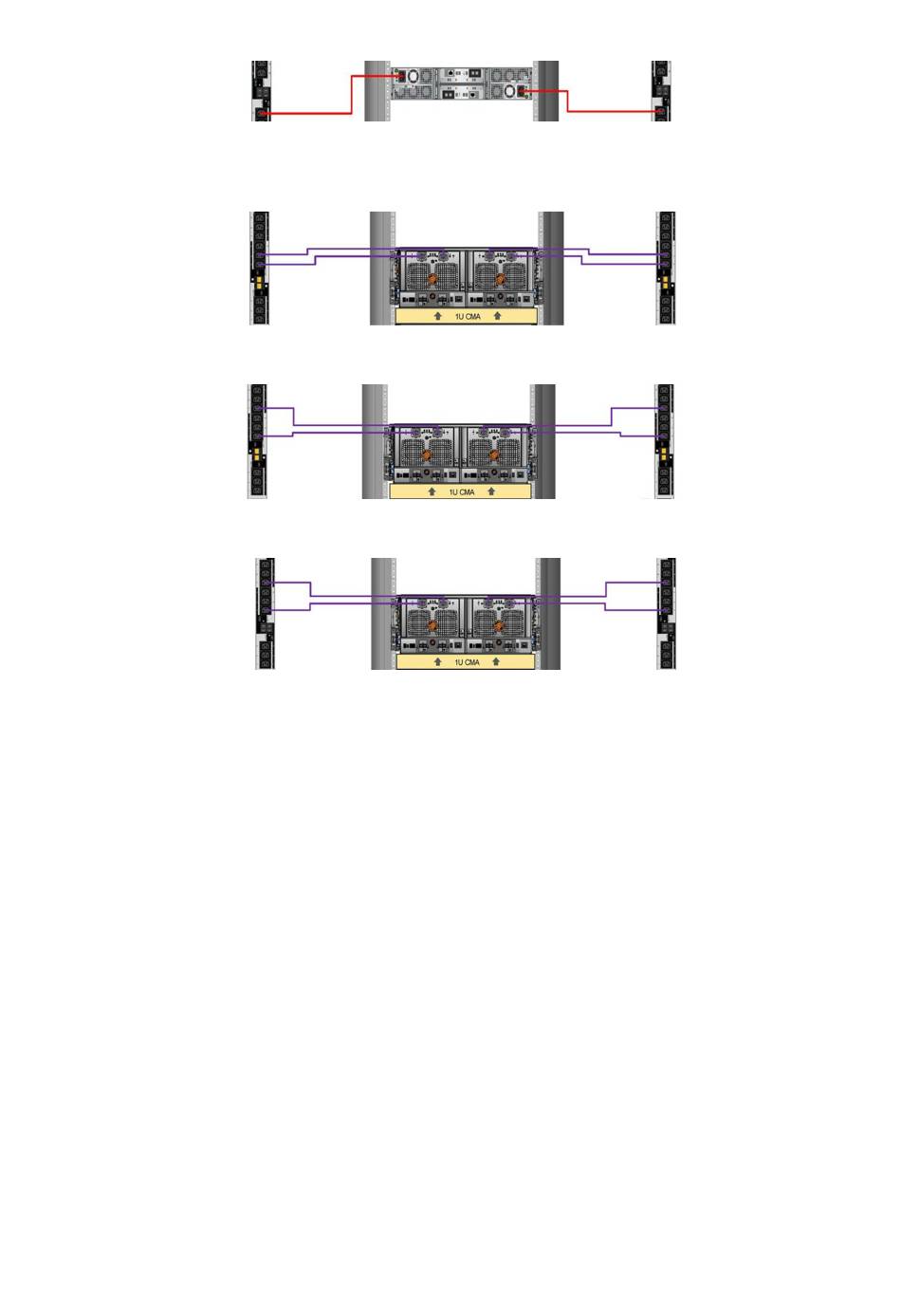

Abbildung 81. FS25 dreiphasige Stern-Stromversorgungsverkabelung
5. Bei DS60-Einschüben schließen Sie die einzelnen Netzteile an redundante Stromquellen im Rack an.
Abbildung 82. DS60 einphasige Stromversorgungsverkabelung
Abbildung 83. DS60 dreiphasige Delta-Stromversorgungsverkabelung
Abbildung 84. DS60 dreiphasige Stern-Stromversorgungsverkabelung
6. Wiederholen Sie die obigen Schritte für jeden Einschub im Rack.
Anschließen von Controller-Netzkabeln und Einschalten
Voraussetzungen
Schließen Sie die Netzkabel an, um die Festplatteneinschübe einzuschalten, bevor Sie den Controller einschalten.
Schritte
1. Überprüfen Sie, ob die Jumper an der Unterseite der einzelnen Leistungsverteilungseinheiten (PDUs) korrekt eingestellt sind. Von
der Rückseite des Racks betrachtet, befindet sich Zone B auf der linken Seite und Zone A auf der rechten Seite. Die folgenden
Abbildungen zeigen die Jumper für jede Art von Stromverbindung.
● Einphasiger Strom
Anschließen von Kabeln und Einschalten
73
