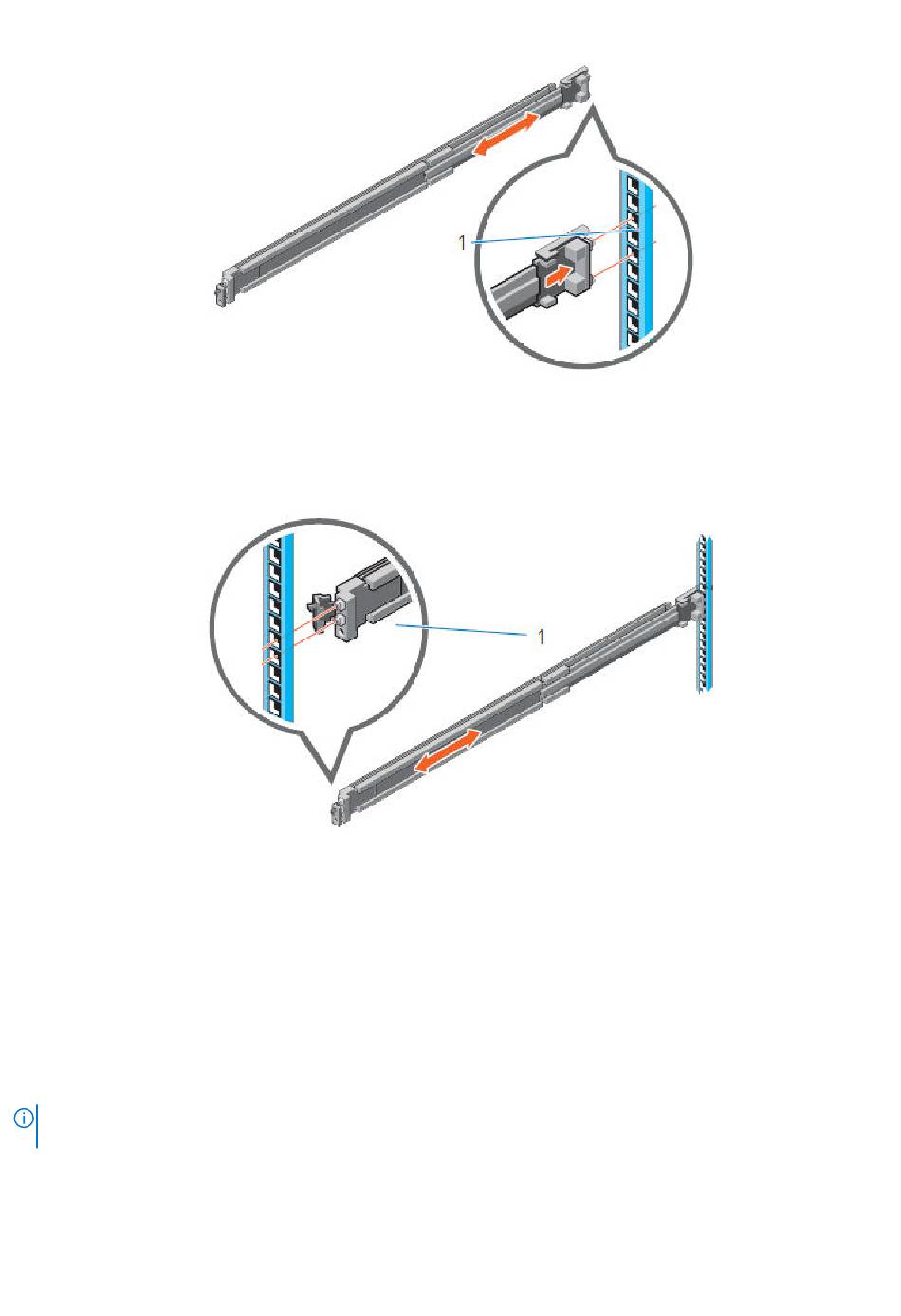

Abbildung 12. Einbauen des hinteren Endstücks der Schiene
5. Drehen Sie für die vorderen Endstücke die Verriegelung nach außen und ziehen Sie die Schiene nach vorn, bis die Pins in den Flansch
rutschen, und lassen Sie die Verriegelung dann los, um die Schiene zu sichern.
Abbildung 13. Einbauen des vorderen Endstücks der Schiene
6. Wiederholen Sie die vorherigen Schritte, um den rechten Führungsschienenbausatz einzubauen.
Befestigen der Führungsschienenbausätze am Schrank
Die mitgelieferten Schrauben und Unterlegscheiben werden verwendet, um die Führungsschienenbausätze an der Vorder- und Rückseite
des Schranks zu befestigen.
Info über diese Aufgabe
ANMERKUNG:
Installieren Sie für Schränke mit Vierkantlöchern die mitgelieferten konischen Unterlegscheiben, bevor Sie die
Schraube befestigen. Befestigen Sie bei runden Montagelöcher nur die Schraube ohne die konische Unterlegscheibe.
Schritte
1. Richten Sie die Schrauben mit den vorgesehenen U-Platzhaltern an den vorderen und hinteren Flanschen aus.
22
Installieren des Systems im Rack
