Mutterbalken-Installation (Linker Mutterbalken Gezeigt); Liste Der In Der Mutterbalken-Installationsabbildung Verwendeten Teile - Dell Emc Powerprotect Dd6900-System Benutzerhandbuch

In der folgenden Tabelle sind die Teile aufgeführt, auf die in der unten stehenden Abbildung verwiesen wird.
Tabelle 9. Liste der in der Mutterbalken-Installationsabbildung verwendeten Teile
Bild-Nr. Beschreibung
1 Mutterbalken-Position in 4-HE-Raum
2 Schienenposition im 4-HE-Raum
3 Führungsstifte der Schienenhalterung
4 Mutterbalken-Führungsstifte
5 Mutterbalken-M5-Befestigungsschrauben, schwarz

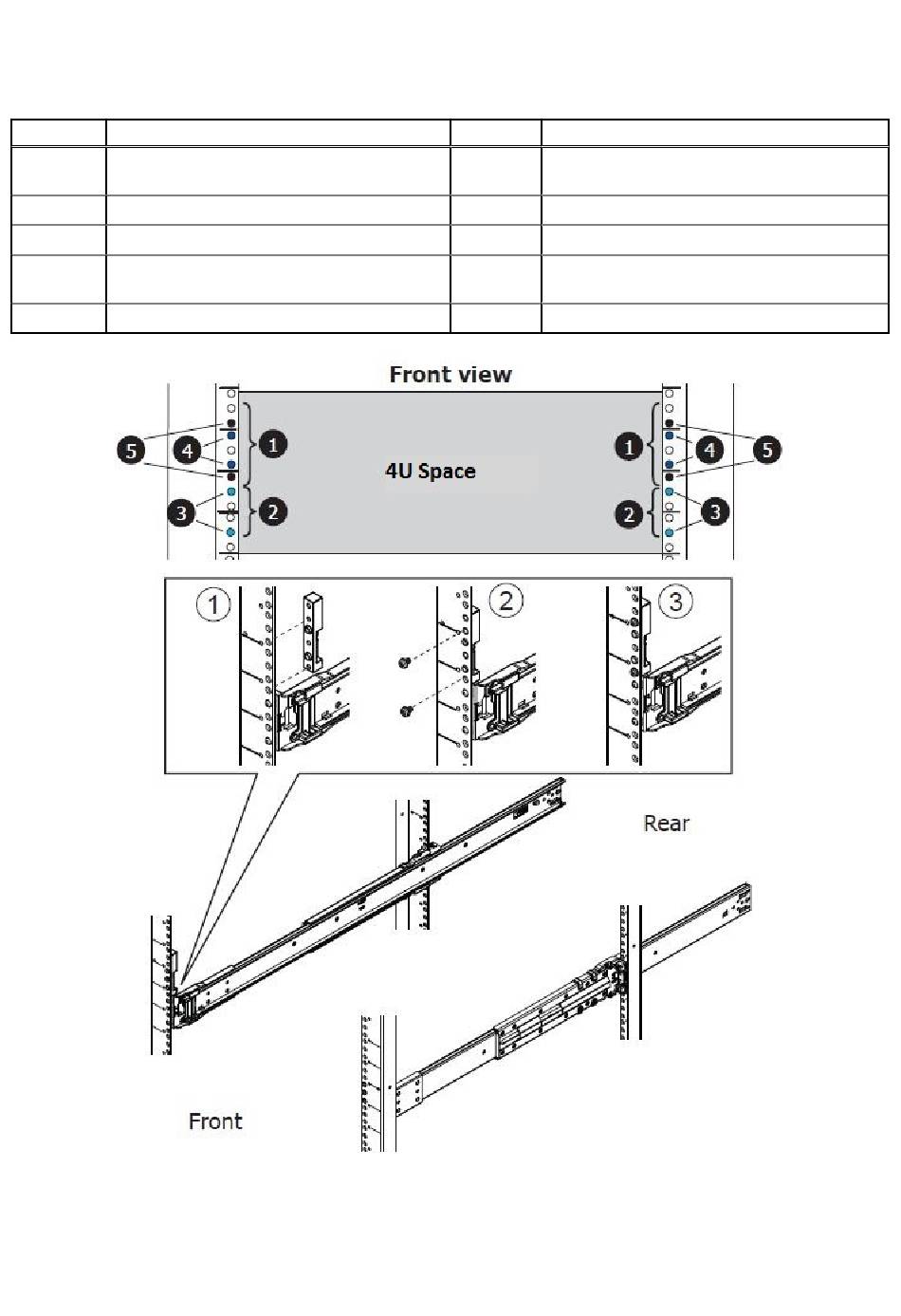

Abbildung 62. Mutterbalken-Installation (linker Mutterbalken gezeigt)
Menge Art.-Nr.
1 ea Mutterbalken: (Links: 051-000-357), (Rechts:
051-000-356)
- –
- –
- Teil von Teilenummer 051-000-357 und Teilenummer
051-000-356
4 Teilenummer 036-709-013
Installieren Sie die Festplatteneinschübe im Rack 57
