Installieren des Einschubs an den Schienen
Info über diese Aufgabe
VORSICHT:
Die Systemkomponenten sind schwer. Um Verletzungen und/oder Geräteschäden zu vermeiden, versuchen
Sie nicht, Systemkomponenten ohne mechanische Hebevorrichtung und/oder Hilfe einer weiteren Person zu installieren
oder zu entfernen.
VORSICHT:
Stellen Sie sicher, dass die hinteren Schienenschrauben auf dem Einschub installiert und vollständig
festgezogen sind. Wenn die Schrauben nicht angebracht und festgezogen werden, können die Schienen sich verdrehen,
wodurch der Einschub herunterfallen und die Geräte beschädigen bzw. Personenschaden verursachen könnte.
Schritte
1. Heben Sie den Einschub von der Vorderseite des Schranks oder Racks und schieben Sie ihn auf die Schienen.

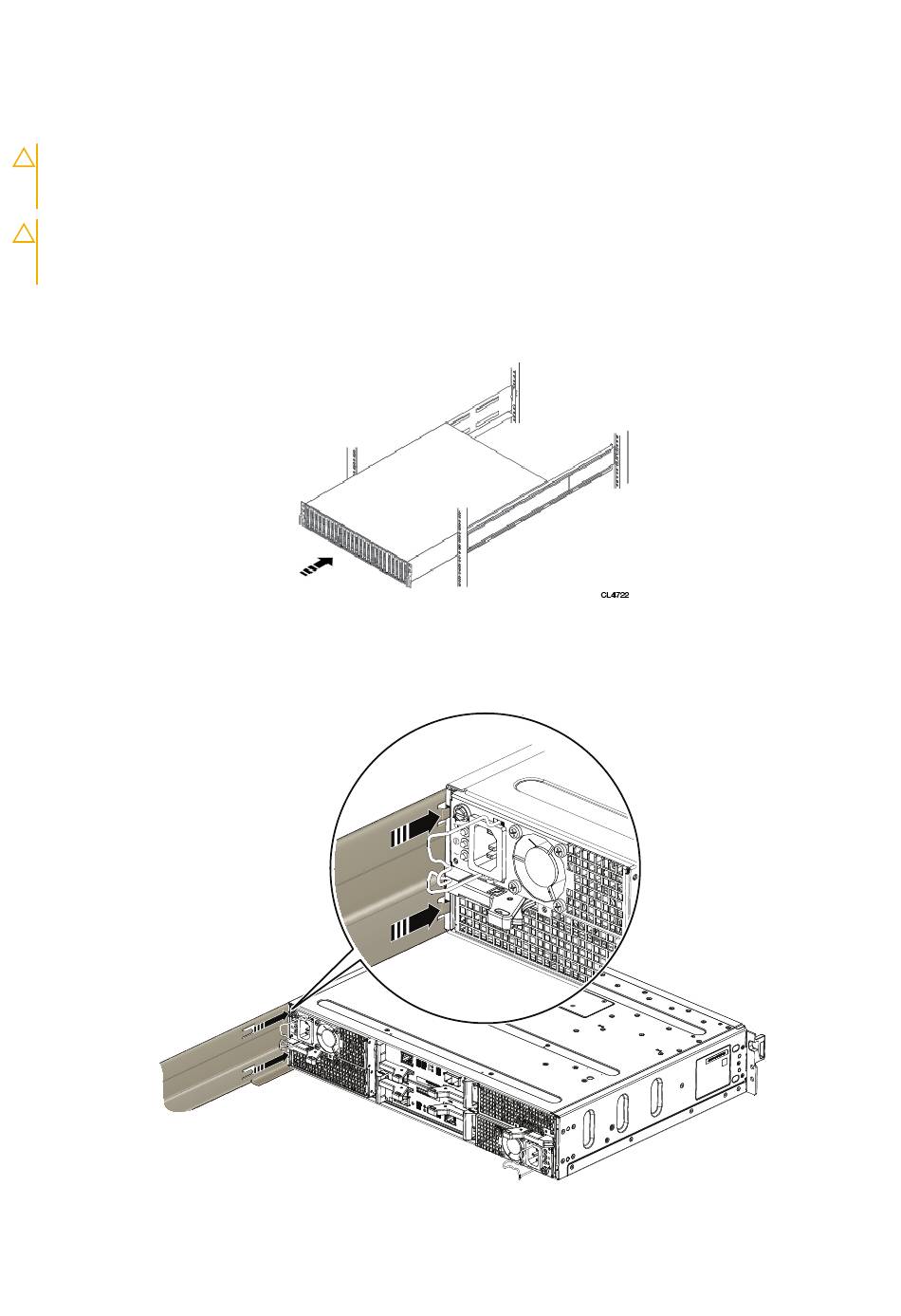

Abbildung 66. Schieben des Einschubs auf die Schienen
Wenn der Einschub zur Rückseite des Schranks gleitet, rasten die hinteren Dorne auf den Schienen in die hinteren Aussparungen des
Einschubs ein. Die Dorne sichern und stützen die Rückseite des Einschubs.
Abbildung 67. Schienenaussparungen zum Befestigen der Rückseite des Einschubs
60
Installieren Sie die Festplatteneinschübe im Rack
CL5994
