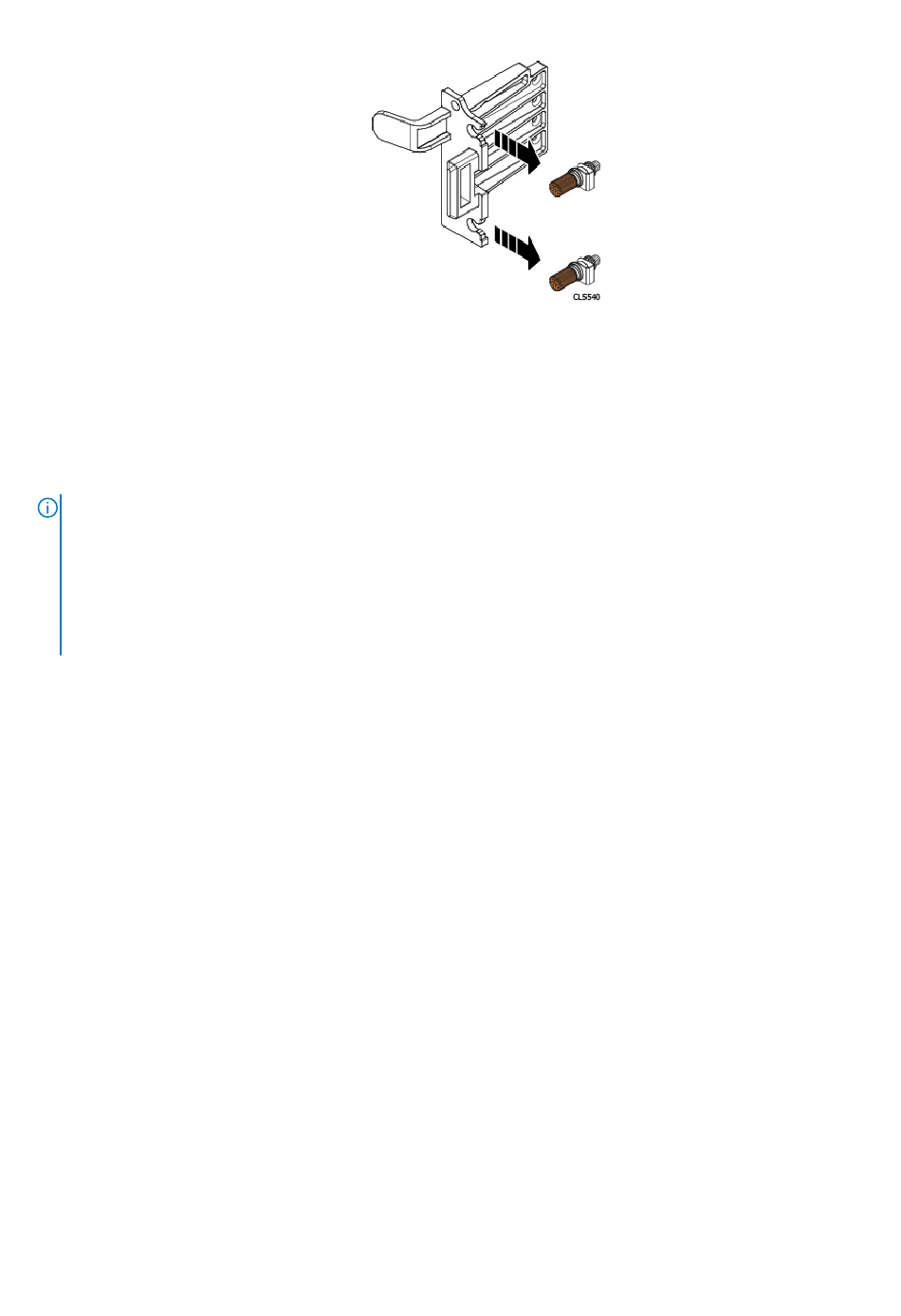

Abbildung 38. Entfernen der semi-unverlierbaren Schrauben
b. Platzieren Sie bei Racks ohne Gewindebohrung Tinnerman-Klammern, die mit den Flachrundschrauben übereinstimmen,
über den Montagelöchern im Rack. Weitere Informationen zur Auswahl der richtigen Flachrundschrauben finden Sie unter
Flachrundschrauben
Abbildung 39. Anbringen der Montagewinkel am Rack mithilfe von Flachrundschrauben
c. Verwenden Sie die orangen Einschub-Verriegelungsknäufe, um den Einschub vollständig in den Schrank hineinzuschieben.
Befestigen Sie den Einschub mithilfe von vier Flachrundschrauben am Rack.
2. Befestigen Sie die obere Abdeckung am Schrank:
ANMERKUNG:
● In einigen Konfigurationen ist keine Hardware in der oberen Abdeckung installiert. Verwenden Sie in diesen Konfigurationen die
passende Flachrundschraube, um die obere Abdeckung am Schrank zu befestigen.
● Bei einigen Konfigurationen befinden sich semi-unverlierbare Schrauben in der oberen Abdeckung, die sich mit Dell EMC-
Schränken verbinden.
● Bei Schränken von Drittanbietern können Sie die semi-unverlierbaren Schrauben entfernen und die obere Abdeckung mit
Flachrundschrauben am Schrank befestigen.
Um eine obere Abdeckung ohne Montagehardware zu befestigen, verwenden Sie die Schrauben oder Stifte aus dem Kit, das mit dem
Gerät geliefert wird. Diese Schrauben dienen zur Befestigung der Einschubabdeckung und verhindern, dass die Abdeckung während
des Betriebs aus dem Schrank herausfällt. Befestigen Sie die obere Abdeckung wie folgt am Rack:
a. Wenn der Einschub in einem Dell EMC-Rack installiert wird, befestigen Sie die obere Abdeckung mit M5-Flachrundschrauben aus
dem Kit am Rack. Ziehen Sie die Schrauben fest, bis sie handfest angezogen sind.
b. Wenn Sie den Einschub in einem Rack eines Drittanbieters installieren, identifizieren Sie die Montagelöcher am Rack, die mit
den Montagelöchern auf der oberen Abdeckung ausgerichtet werden. Informationen zur Auswahl der Flachrundschrauben zum
Befestigen der oberen Abdeckung am Rack finden Sie hier
Gewindebohrung Tinnerman-Klammern über den Rack-Montagelöchern. In der folgenden Abbildung finden Sie Informationen
zum Befestigen der oberen Abdeckung am Rack mithilfe der entsprechenden Flachrundschrauben des Hardware-Kits, das im
Lieferumfang des Einschubs enthalten ist.
auf Seite 42.
Flachrundschrauben
auf Seite 42. Platzieren Sie bei Racks ohne
Installieren Sie die Festplatteneinschübe im Rack
