ANMERKUNG:
Die Mutterbalken sind nicht austauschbar. Es gibt unterschiedliche Mutterbalken für die linke und rechte Seite.
Verwenden Sie die Teilenummern zur Identifizierung.
Schritte
1. Richten Sie auf der Vorderseite des Racks den linken Mutterbalken (051-000-357) direkt über der Schienenbaugruppe aus und
installieren Sie ihn.
2. Befestigen Sie den Mutterbalken mit zwei M5-Befestigungsschrauben, eine oberhalb des oberen Führungsstifts und eine unterhalb
des unteren Führungsstifts.
3. Wiederholen Sie die vorherigen Schritte für den rechten Mutterbalken (051-000-356).
Installieren Sie einen FS25-Einschub im Rack
Wenn die Installation eines FS25 erforderlich ist, führen Sie zur Installation des FS25-SSD-Einschubs die folgenden Schritte durch:
Die Schienen sind mit Racks mit eckigen Löchern, runden Löchern ohne Gewinde und runden Löchern mit Gewinde kompatibel.
Einbauen der Schienen ins Gehäuse
Info über diese Aufgabe
ANMERKUNG:
Die Einrastschienen sind links und rechts fest zugeordnet und können nicht vertauscht werden.
Schritte
1. Richten Sie die Schienen aus. Wenn Sie die linke und rechte Schiene für die Platzierung ausrichten, müssen Sie sich mit Blick auf die
Vorderseite des Schranks positionieren. Auf der Vorderkante der Schienen befindet sich jeweils ein L oder R.
2. Setzen Sie auf der Rückseite des Schranks die Adapter in die Löcher an der hinteren Rackführung ein. Hierfür muss die Schiene, wie in
der nachfolgenden Abbildung gezeigt, herausgezogen sein.

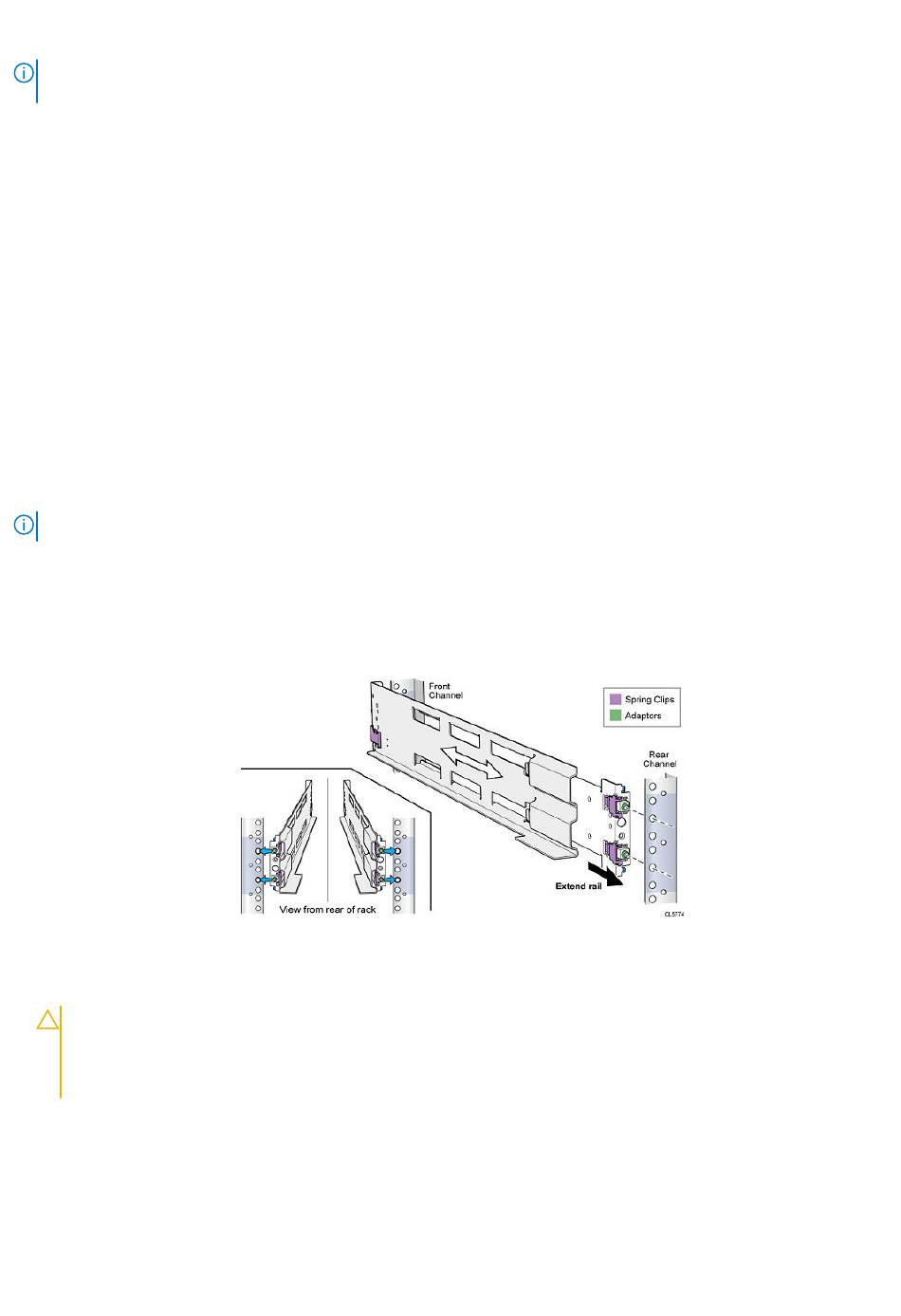

Abbildung 63. Drücken Sie die Schiene in die Montagelöcher der hinteren Führung.
3. Drücken Sie die Schiene in die hinteren Montagelöcher, bis die Federklemmen an der Außenseite der hinteren Rackführung einrasten.
VORSICHT:
Um eine ordnungsgemäße Ausrichtung der Schienen zu gewährleisten, stellen Sie Folgendes sicher:
● Dass die Löcher der Schiene an den Löchern des Schranks ausgerichtet sind.
● Dass die Schienen gerade sind und die gleichen Schrankeinheitsmarkierungen von der Vorder- bis zur Rückseite
verwenden.
4. Sichern Sie die Schienen vom hinteren Bereich des Schranks jeweils mit einer M5-Schraube.
58
Installieren Sie die Festplatteneinschübe im Rack
