1. Entfernen Sie die 6,8-mm-Adapter und ersetzen Sie sie durch die entsprechende Hardware aus dem Kit:
a. Entfernen Sie mithilfe eines Flachklingen-Schraubendrehers die beiden 6,8-mm-Adapter vom Adaptermontageblock auf den
Schienen.
b. Wählen Sie die korrekten Adapter aus dem Hardware-Kit aus und installieren Sie die Adapter im Adaptermontageblock.
2. Machen Sie den für den Einschub vorgesehenen 4-HE-Rackplatz ausfindig.
3. Installieren Sie die rechte Schiene an der hinteren Führung.
a. Richten Sie die rechte Schiene so aus, dass die Führungsstifte mittig an den mittleren Löchern der unteren zwei HE-Bereiche des
4-HE-Platzes ausgerichtet sind.
b. Schieben Sie die Halterung mit den Führungsstiften an die richtige Position.
c. Drücken Sie die Schiene zurück, um die Schienenstützen im Schrankkanal zu befestigen.
Die Schiene rastet mit einem hörbaren Klicken im Kanal ein. Stellen Sie sicher, dass die hintere Stütze/Verrastung sicher und
befestigt ist.
4. Installieren Sie die rechte Schiene an der vorderen Führung.
a. Richten Sie die Vorderseite der rechten Schiene so aus, dass sie eben und die vorderen Schienenstifte an den mittleren Löchern
der unteren zwei HE-Bereiche des 4-HE-Platzes ausgerichtet sind.
b. Ziehen Sie die Schiene nach vorn, wobei die Stützen an den mittleren Löchern der unteren beiden HE-Bereiche des 4-HE-Platzes
ausgerichtet sind.
Die Schienenführungsstifte rasten mit einem hörbaren Klick ein.
5. Installieren Sie die linke Schiene, indem Sie die vorherigen Schritte spiegeln.
6. Entfernen Sie das Klebeband, das an den Nodeschienen befestigt ist.

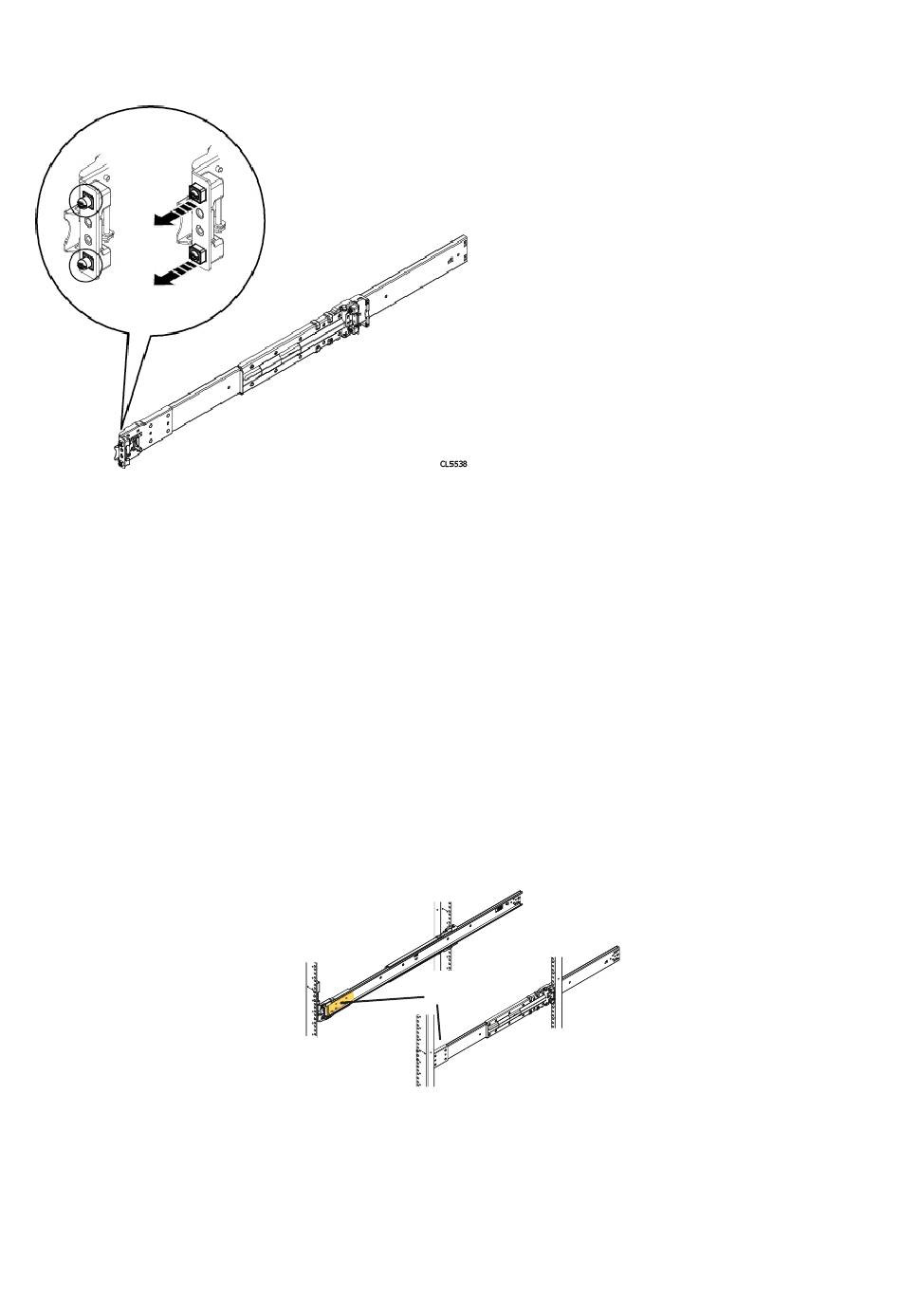

Abbildung 59. Entfernen des Klebebands
7. Installieren Sie auf der linken und rechten Schienenbaugruppe eine einzelne lange Schraube zwischen den Schienenstützen in der
mittleren Schraubenbohrung, um die Schienen wie folgt zu befestigen:
Tape
L
6
R
Front
Rear
Installieren Sie die Festplatteneinschübe im Rack
55
