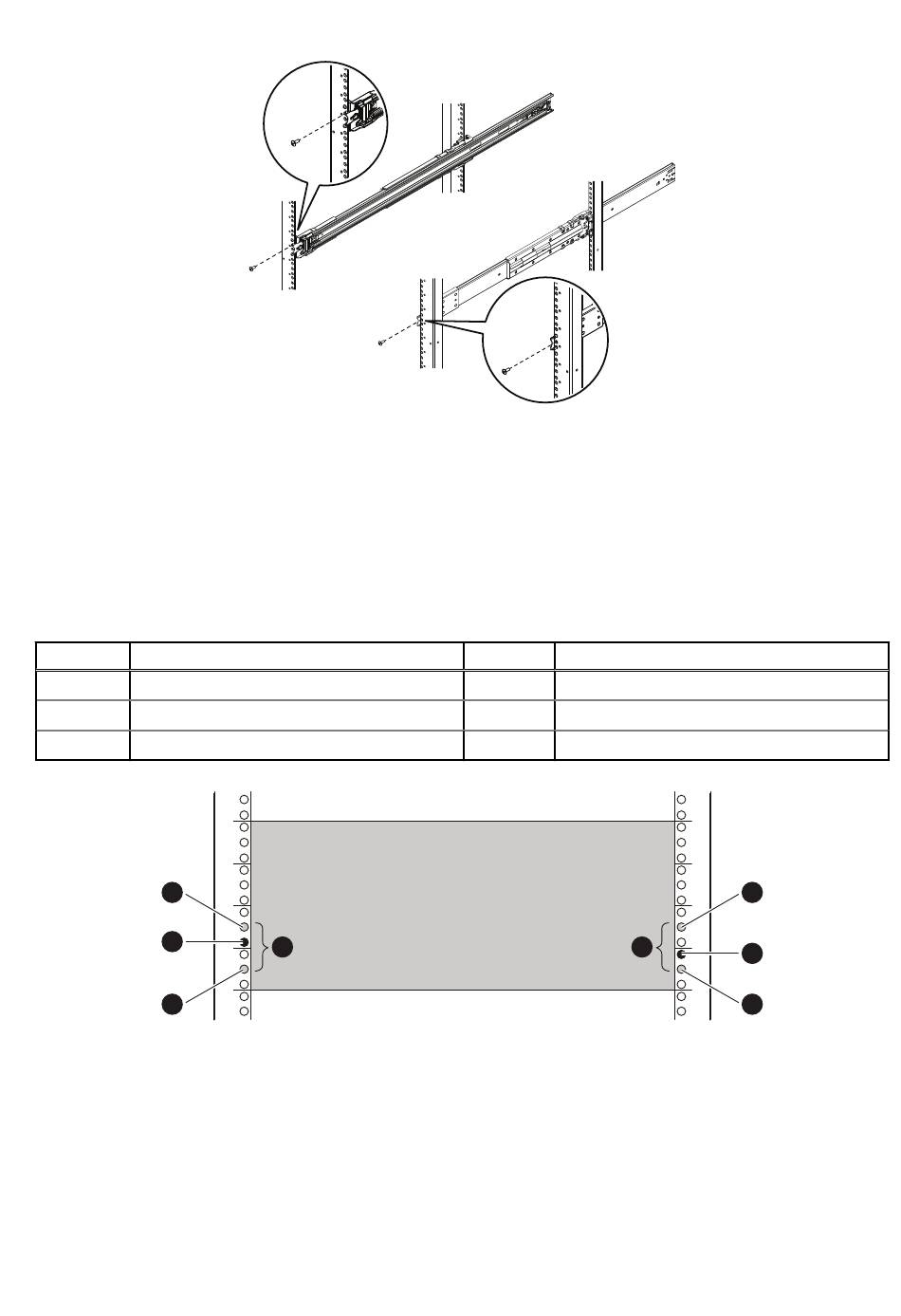

Abbildung 60. Sichern einer Schiene mit einer einzelnen Schraube
● Wenn Sie die Schienen in einem Rack mit Gewindelöchern installieren, setzen Sie eine M4-Schraube in die kleinere der beiden
mittleren Schraubenbohrungen an der Vorder- und Rückseite der Schiene ein. Die Schraube ist kleiner und gleitet in das
Gewindeloch in den NEMA-Racks.
● Wenn Sie die Schienen in einem Rack ohne Gewindelöcher installieren, setzen Sie eine M5-Schraube, die mit dem Gehäuse
geliefert wird, in die größere der beiden mittleren Schraubenbohrungen in der Schiene an der Vorder- und Rückseite des Racks ein.
In der folgenden Tabelle sind die Teile aufgeführt, auf die in
verwiesen wird.
Tabelle 8. Teileliste
Bild-Nr.
Beschreibung
1
Nodeschienen-Position in 4-HE-Platz
2
Eckige Nodeschienen-Führungsstifte
4
Befestigungsschrauben M5 oder M4
2
4
2
Abbildung 61. Position der Sicherungsschrauben und Führungsstifte
Installieren der Mutterbalken
Info über diese Aufgabe
Beziehen Sie sich für jeden Einschub auf die folgende Tabelle, Abbildung und die Schritte zum Installieren der Mutterbalken.
56
Installieren Sie die Festplatteneinschübe im Rack
Position der Sicherungsschrauben und Führungsstifte
4U space
1
Front view
Menge
Art.-Nr.
-
-
-
Teil von Teilenummer 100-569-209
4
Teilenummer 106-002-452 oder 036-028-018
1
CL5376
auf Seite 56
2
4
2
CL5552
