Tabelle 2. DD6900-System mit ES40-Rack-Positionen
Komponente
Controller-Position mit ES40-
Einschüben
FS25-Position mit ES40-Einschüben
ES40-Positionen
Tabelle 3. DD6900-System mit DS60-Rack-Positionen
Komponente
Controller-Position mit DS60-
Einschüben
FS25-Position mit DS60-Einschüben
DS60-Positionen
Identifizieren der Führungsschienenbausatz-
Komponenten
Mit den beweglichen 2-HE-Führungsschienenbausätzen kann der Server im Schrank gesichert und aus dem Schrank ausgezogen werden,
sodass die Abdeckung des Systems für den Zugriff auf die internen FRUs entfernt werden kann.

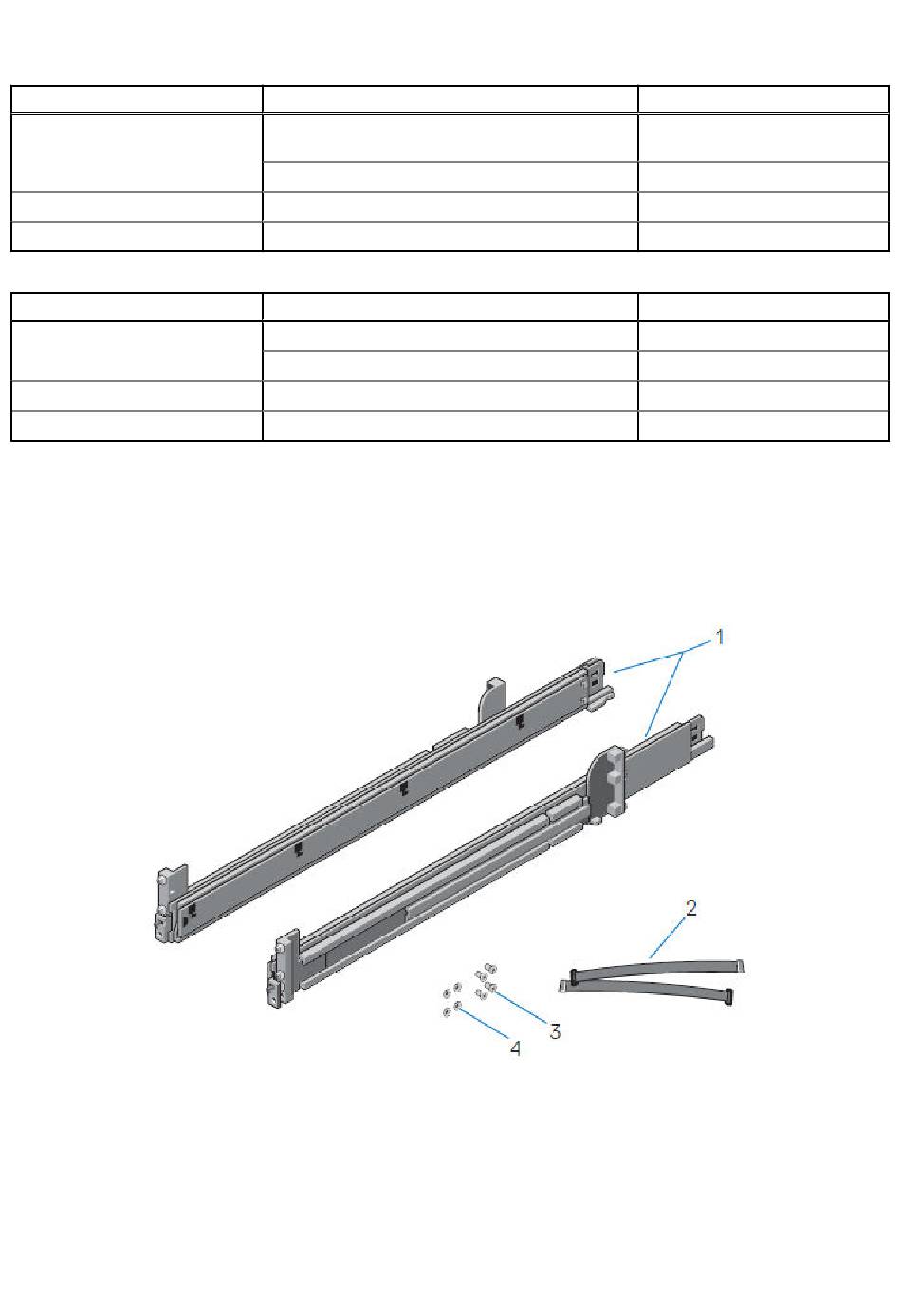

Abbildung 6. Beweglicher Führungsschienenbausatz – 2-HE-Systeme
1. Gleitschiene (2)
2. Klettverschlussstreifen (2)
3. Schraube (4)
4. Unterlegscheibe (4)
Die Schienen sind mit Racks mit eckigen Löchern, runden Löchern ohne Gewinde und runden Löchern mit Gewinde kompatibel.
Konfiguration
Einzel-Node oder Hochverfügbarkeits- (HA, high
availability) primärer Node
HA-Stand-by-Node
HA
Einzel-Node oder HA
Konfiguration
Einzel-Node oder HA primärer Node
HA-Stand-by-Node
HA
Einzel-Node oder HA
Rack-Standort
U13 – U14
U16 – U17
U31 – U32
U01 – U12, U19 – 30
Rack-Standort
U12 – U13
U15 – U16
U18 – U19
U02 – U11
Installieren des Systems im Rack
17
