Info über diese Aufgabe
ANMERKUNG:
In diesem Verfahren wird die Installation des 1-HE-Kabelführungseinsatzes in einem Standard Dell EMC Rack
beschrieben. Verwenden Sie für Racks von Drittanbietern die zusätzliche Hardware im Lieferumfang des 1-HE-Kabelführungsarms,
um die Schienen nach Bedarf zu installieren.
Die Schienen werden mit vormontierten Adaptern geliefert, die in standardmäßige runde Montagelöcher passen. Wenn das Rack über
eine andere Konfiguration verfügt, verwenden Sie die Adapter im Hardware-Kit, die im Lieferumfang des Einsatzes enthalten sind, um die
Schienen zu montieren.
Schritte
1. Identifizieren Sie die linken und rechten Schienen. Richten Sie die Schienen so aus, dass der Pfeil NACH OBEN nach oben zeigt und
sich das Ende der Schienen mit der Bezeichnung FRONT an der Vorderseite des Racks befindet.

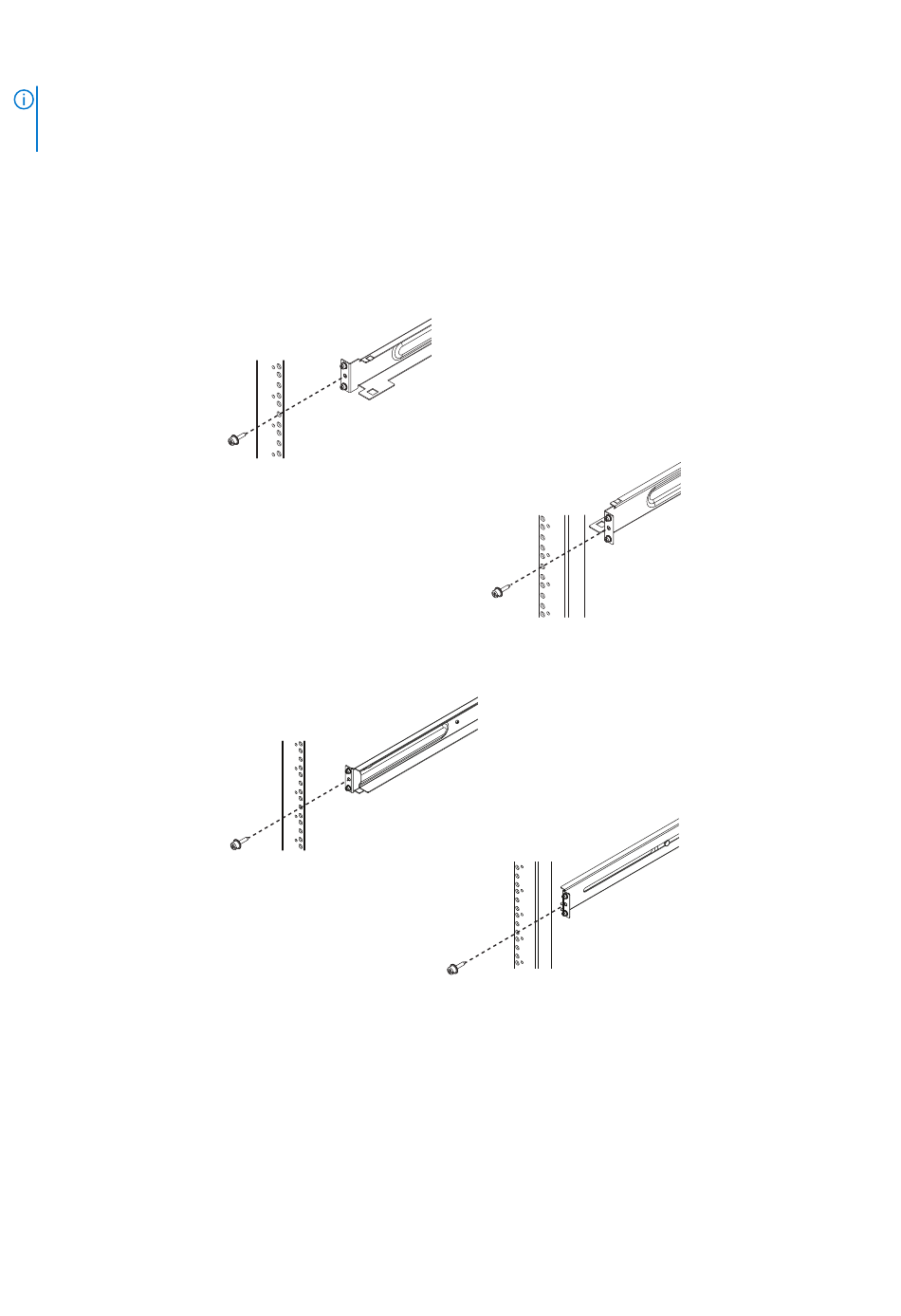

Abbildung 43. Installieren und Befestigen der Schienen – Vorderseite
Abbildung 44. Installieren und Befestigen der Schienen – Rückseite
2. Richten Sie die Flansche auf der Innenseite der Montagelöcher im Rack aus. Passen Sie die Schienen an das Rack an, das Sie
verwenden. Setzen Sie die beiden Adapter auf der Schiene in die Montagelöcher an der Vorder- und Rückseite der Schienen ein.
Befestigen Sie die Schienen am Rack mithilfe von zwei Rändelschrauben aus dem Hardwarepaket, einer an der Vorderseite der
Schiene und einer auf der Rückseite der Schiene. Ziehen Sie die Schrauben mit einem Anzugsmoment von 12–16 Zoll an. Wiederholen
Sie den Vorgang für die andere Schiene.
46
Installieren Sie die Festplatteneinschübe im Rack
CL5495
CL5518
