Hardware vom Kit
CL5521
CL5519
CL5520
Die Montagehalterungen der Schienen-Kits lassen sich in der Länge von 24 Zoll bis 32 Zoll anpassen, um Racks mit unterschiedlichen
Tiefen aufzunehmen.
Installation des 1-HE-Kabelführungseinsatzes
Die untere Konfiguration verwendet den 1-HE-Platz unter dem Einschub. Installieren Sie den Kabelführungseinsatz, bevor Sie das
Hauptgehäuse installieren.
Voraussetzungen
● Stellen Sie sicher, dass Sie die korrekten Kabellängen, Kabelschleifen und Anschlussfaser-Längen festgelegt haben. Informationen zum
Bestimmen der Kabellängen finden Sie im Anwendungshandbuch für das Produkt, das Sie installieren.
● Stellen Sie sicher, dass die blaue Lasche auf der Einschubschiene (direkt über der Stelle, an der die Schienen des 1-HE-
Kabelführungseinsatzes installiert werden) hineingedrückt wird.

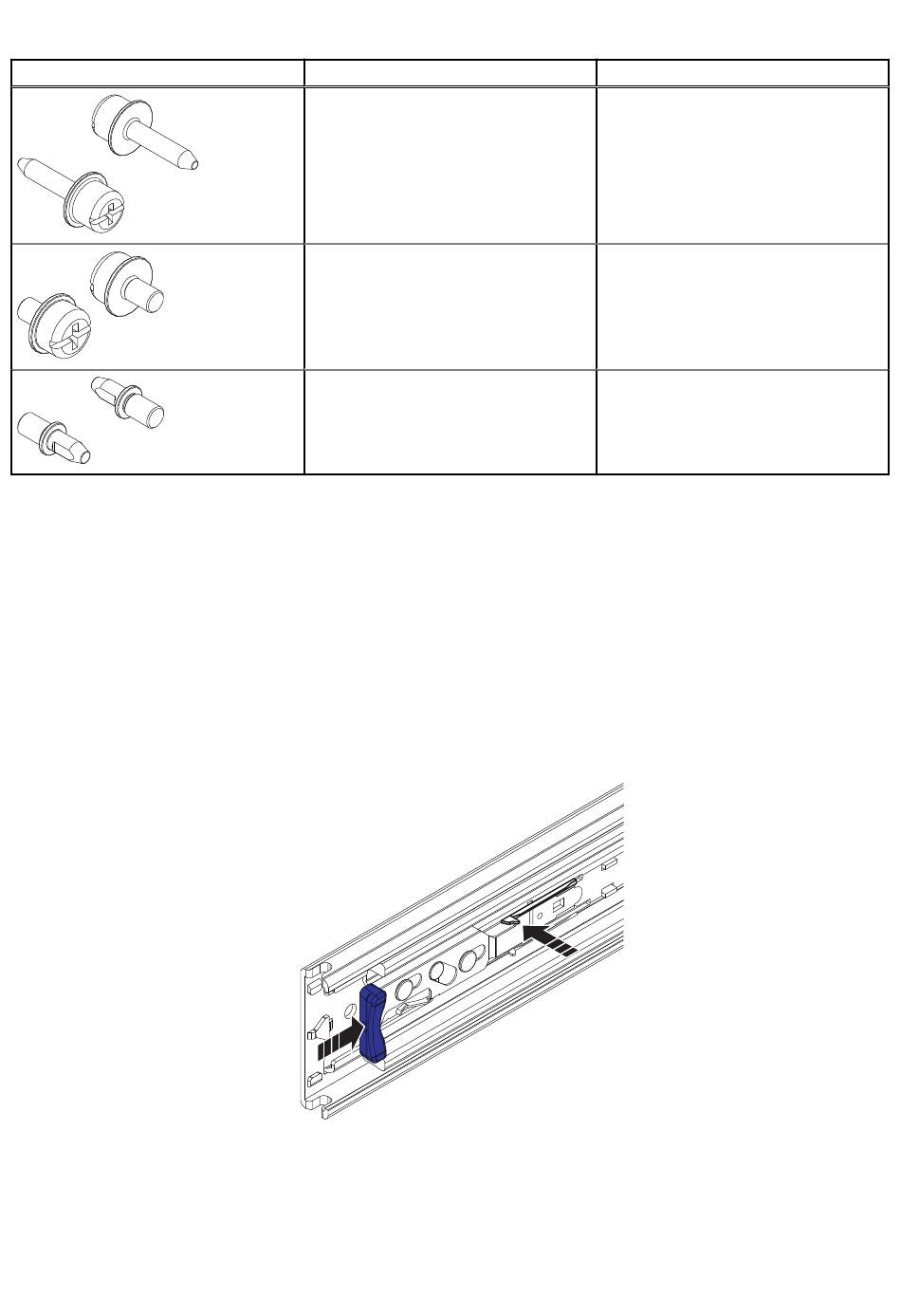

Abbildung 42. Die blaue Lasche auf der Schiene muss hineingeschoben werden
Teilenummer und Beschreibung
036-034-012
Benutzerdefinierte Schraube und Mutter
8-32 x 0,75
036-034-003
Spezifischer Stift für eckiges Loch
036-034-004
Spezifischer Stift für Gewindeloch
Empfohlener Rack-Typ
Immer zum Befestigen der Schienen
verwendet, unabhängig vom Rack-Typ
Diese ersetzen die in den Schienen
vorinstallierten Adapter. In Racks mit
Montageschienen mit 0,375" eckigen
Löchern verwendet.
Diese ersetzen die in den Schienen
vorinstallierten Adapter. Verwendet in
Racks mit Gewindelöchern. Diese kommen
zur Unterstützung in das Gewindeloch.
CL5504
Installieren Sie die Festplatteneinschübe im Rack
45
