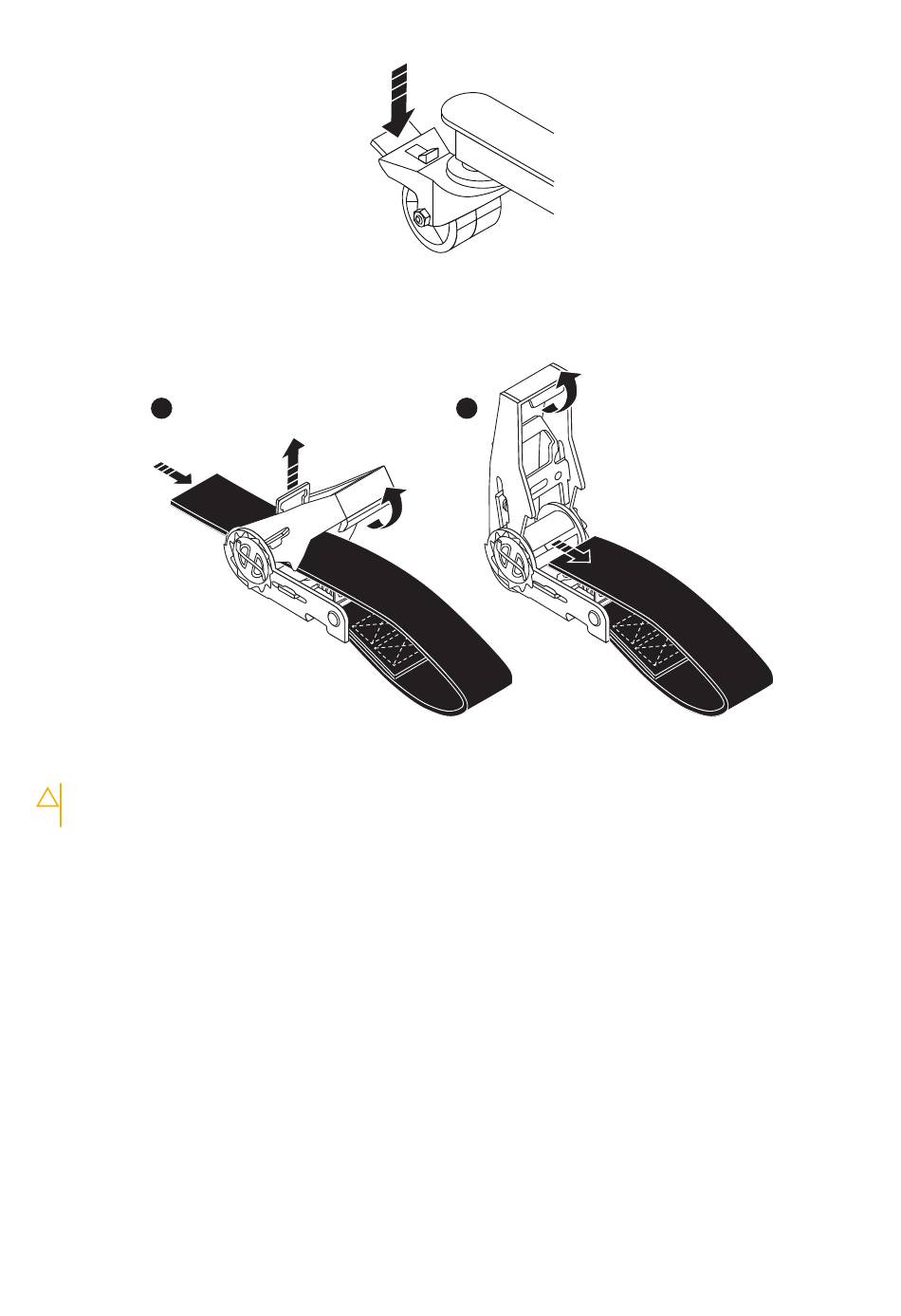

Abbildung 35. Verriegeln der Rollen
6. Entfernen Sie das Halteband, indem Sie den Halteschlüssel hochziehen, und ziehen Sie den Ratschengriff wie erforderlich nach oben,
wie in der folgenden Abbildung gezeigt.
1
Abbildung 36. Entfernen der Bänder
7. Schieben Sie den Einschub vorsichtig von den Armen/dem Einsatz der Hebevorrichtung und in den Schrank.
VORSICHT:
Achten Sie darauf, dass die Hebevorrichtung unter dem Gehäuse bleibt, bis der Einschub sicher
ausgewuchtet und im Schrank befestigt ist.
8. Wenn der Inhalt des Einschubs vor der Installation entfernt wurde, befüllen Sie den Einschub wie folgt erneut:
a. Installieren Sie die Festplattenlaufwerke wieder an der genauen Position, von der sie entfernt wurden.
b. Installieren Sie die Lüftermodule erneut.
c. Schieben Sie den Einschub in den Schrank.
d. Installieren Sie die Netzteile und die Link Control Cards (LCCs) von der Rückseite des Schranks im Einschub.
Einsetzen und Befestigen der oberen Abdeckung und des Einschubs
Info über diese Aufgabe
Die unverlierbaren Zapfenschrauben befestigen den Einschub am Schrank.
In der folgenden Tabelle finden Sie Informationen zur Installation in Racks von Drittanbietern:
CL5423
2
Installieren Sie die Festplatteneinschübe im Rack
CL5430
41
