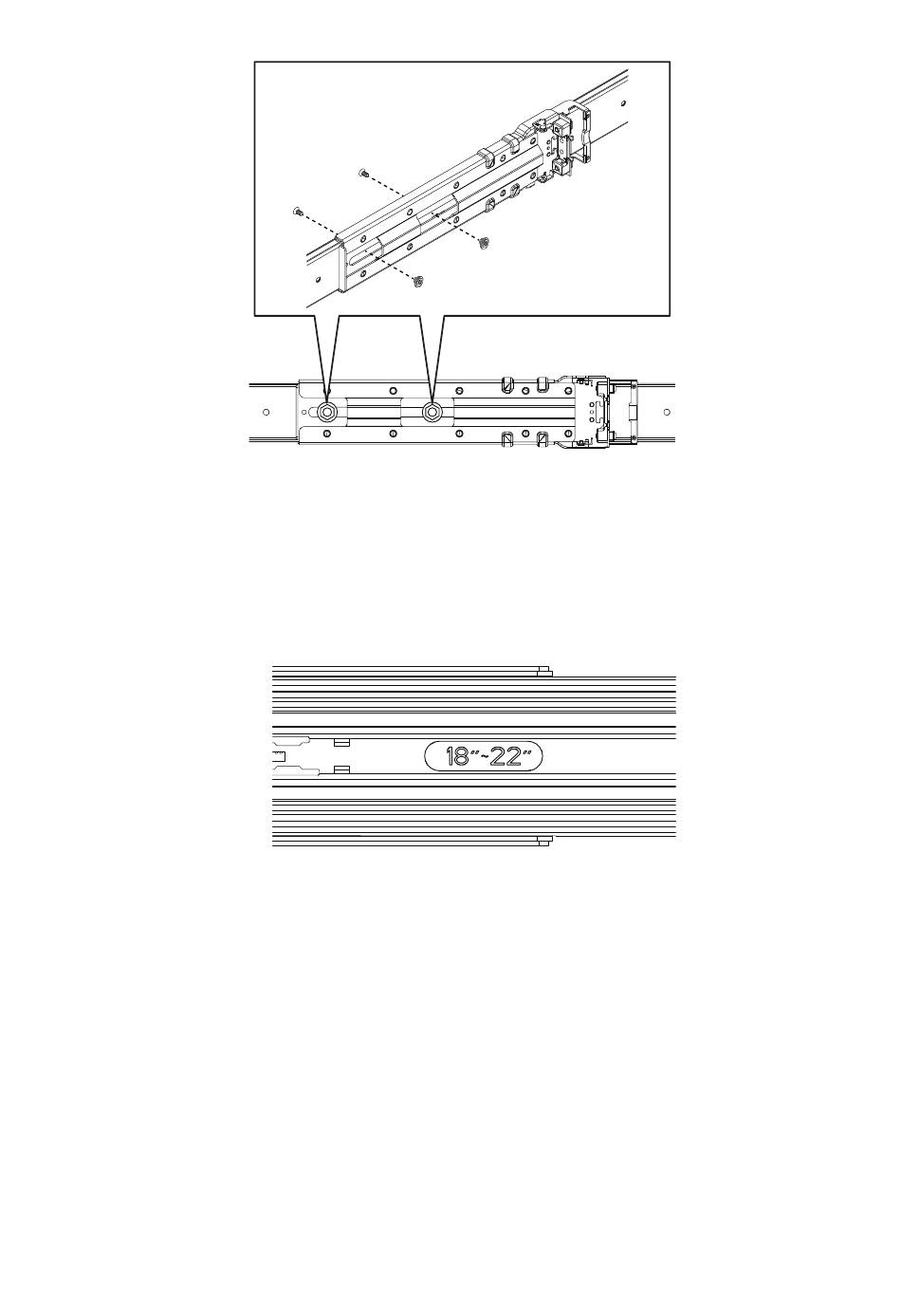

Abbildung 54. Platzierungen von Schrauben und Muttern
1. Richten Sie eine der Schienen aus, um die Vorderseite der Schiene zu identifizieren, sodass die Innenseite der Schiene mit den
Abstandsmarkierungen sichtbar ist.
2. Suchen Sie die beiden Schrauben und Muttern, die die Längenanpassungshalterung fixieren.
3. Entfernen Sie beide Schrauben und Muttern, indem Sie einen Schraubendreher und einen Mutterndreher verwenden (auch Zangen
oder Gripzangen funktionieren). Die Längenanpassungshalterung ist dann frei von der Schiene.
4. Verschieben Sie sie zur Vorderseite der Schiene und richten Sie die Montageschlitze an den Montagelöchern in der Nähe der
Schienenvorderseite aus.
Abbildung 55. 18"–22"-Markierung
5. Schieben Sie den inneren Schienenmechanismus auf die Vorderseite der Schiene, bis die 18"–22"-Markierung sichtbar
ist. Wenn der innere Mechanismus verriegelt ist, drücken Sie die Blattfeder nach unten und drücken Sie auf den
Schienenverriegelungsmechanismus, um ihn freizugeben.
6. Passen Sie die Hardware an, um sicherzustellen, dass die Montagebohrungen an den Montageschlitzen ausgerichtet sind.
7. Befestigen Sie die Längenanpassungshalterung mit beiden Schrauben und Muttern, die zuvor entfernt wurden.
8. Wiederholen Sie den Vorgang für die andere Schiene.
● Gehen Sie wie folgt vor, um die Länge der Schiene auf 26–30" zu ändern:
1. Richten Sie eine der Schienen aus, um die Vorderseite der Schiene zu identifizieren, sodass die Innenseite der Schiene mit den
Abstandsmarkierungen sichtbar ist.
2. Suchen Sie die vorderste (am nächsten zur Vorderseite der Schiene) Schraube und Mutter, die die Längenanpassungshalterung
fixieren.
3. Entfernen Sie die vorderste Schrauben und Mutter, indem Sie einen Schraubendreher und einen Mutterndreher verwenden (auch
Zangen oder Gripzangen funktionieren).
4. Schieben Sie die Längenanpassungshalterung auf die Rückseite der Schiene, bis sie stillsteht.
CL5501
Installieren Sie die Festplatteneinschübe im Rack
CL5496
51
