2. Befestigen Sie die Vorderseite des Einschubs mit vier Schrauben (zwei pro Seite) an den vertikalen vorderen Kanälen. Ziehen Sie die
Schrauben jedoch erst fest, wenn alle Schrauben eingesetzt sind.

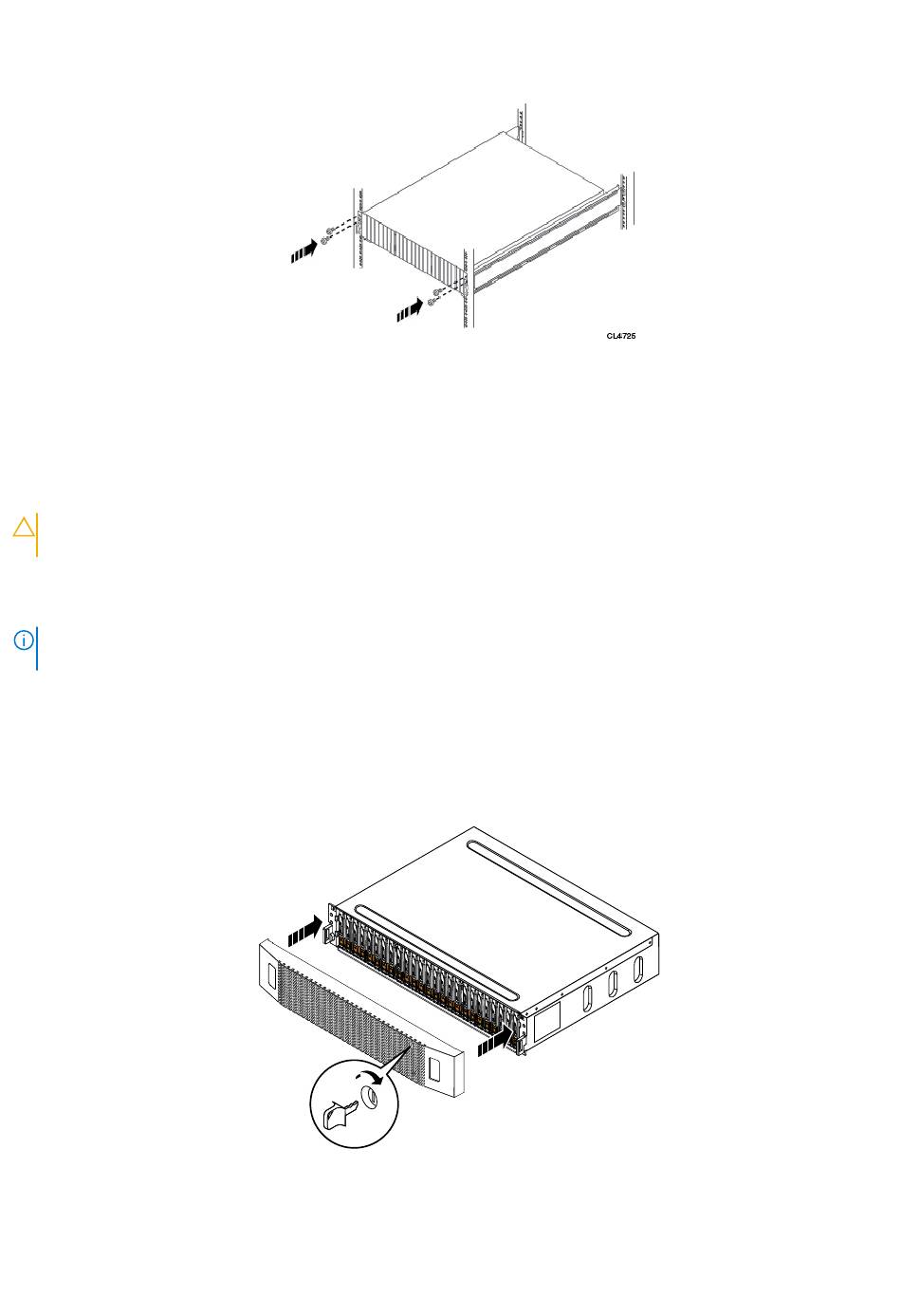

Abbildung 68. Befestigen der Vorderseite des Einschubs
Installieren der Frontblende
Voraussetzungen
VORSICHT:
Wenn auf der Vorderseite der Blende eine Schutzfolie vorhanden ist, entfernen Sie sie, bevor Sie das
System in Betrieb nehmen. Andernfalls wird das System überhitzt.
Info über diese Aufgabe
Für die Durchführung der folgenden Schritte finden Sie unter
ANMERKUNG:
Wenn das Rack mit einer Klappe auf der Vorderseite ausgestattet ist, wird der Einschub mit einer EMI-Abdeckung
anstelle einer Blende ausgeliefert.
Schritte
1. Falls vorhanden, entfernen Sie die Schutzfolie von der Vorderseite der Blende.
2. Richten Sie die Blende am Gehäuse aus.
3. Drücken Sie die Blende vorsichtig auf den Schrank, bis sie einrastet.
4. Wenn die Blende mit einem Schloss versehen ist, verschließen Sie sie mit dem mitgelieferten Schlüssel.
Abbildung 69. Installieren der Frontblende
Installieren der Frontblende
Installieren Sie die Festplatteneinschübe im Rack
auf Seite 61 weitere Informationen.
CL5262
61
