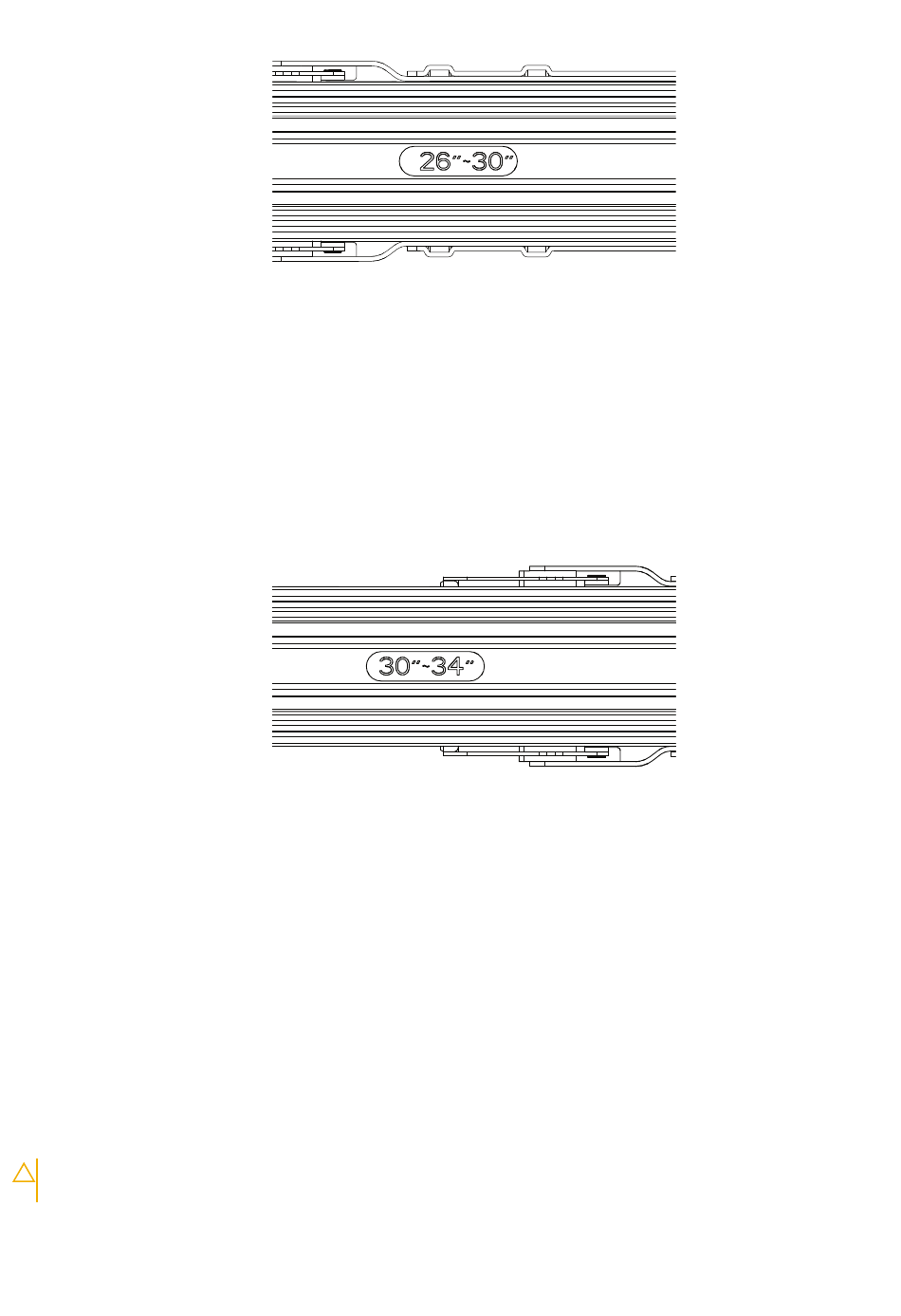

Abbildung 56. 26"–30"-Markierung
5. Schieben Sie den inneren Schienenmechanismus auf die Rückseite der Schiene, bis die 26"–30"-Markierung sichtbar ist. Wenn der
innere Mechanismus verriegelt ist, drücken Sie die Blattfeder nach unten, um ihn freizugeben.
6. Passen Sie die Hardware an, um sicherzustellen, dass die Montagebohrungen an den Montageschlitzen ausgerichtet sind.
7. Befestigen Sie die Längenanpassungshalterung mit der Schraube und Mutter, die zuvor entfernt wurden.
8. Wiederholen Sie den Vorgang für die andere Schiene.
● Gehen Sie wie folgt vor, um die Länge der Schiene auf 30–34" (längste Einstellung) zu ändern:
1. Richten Sie eine der Schienen aus, um die Vorderseite der Schiene zu identifizieren, sodass die Innenseite der Schiene mit den
Abstandsmarkierungen sichtbar ist.
2. Suchen Sie die beiden Schrauben und Muttern, die die Längenanpassungshalterung fixieren.
3. Entfernen Sie beide Schrauben und Muttern, indem Sie einen Schraubendreher und einen Mutterndreher verwenden (auch Zangen
oder Gripzangen funktionieren). Die Längenanpassungshalterung ist dann frei von der Schiene.
4. Verschieben Sie die Längenanpassungshalterung zur Rückseite der Schiene und richten Sie die Montageschlitze an den
Montagelöchern in der Nähe der Schienenrückseite aus.
Abbildung 57. 30"–34"-Markierung
5. Schieben Sie den inneren Schienenmechanismus auf die Rückseite der Schiene, bis die 30"–34"-Markierung sichtbar ist. Wenn der
innere Mechanismus verriegelt ist, drücken Sie die Blattfeder nach unten, um ihn freizugeben.
6. Passen Sie die Hardware an, um sicherzustellen, dass die Montagebohrungen an den Montageschlitzen ausgerichtet sind.
7. Befestigen Sie die Längenanpassungshalterung mit beiden Schrauben und Muttern, die zuvor entfernt wurden.
8. Wiederholen Sie den Vorgang für die andere Schiene.
Nächste Schritte
Nachdem die Schienen an die richtige Länge angepasst wurden, installieren Sie die Schienen im Rack.
Installieren der Schienen in einem Rack eines Drittanbieters
Die Schienen werden mit 6,8-mm-Adaptern ausgeliefert, die in die NEMA-Kanäle des Dell EMC-Racks passen. Für Racks von
Drittanbietern müssen die 6,8-mm-Adapter entfernt und durch Schienenstifte ersetzt werden, die zu den Lochtypen im Rack eines
Drittanbieters passen.
Info über diese Aufgabe
VORSICHT:
Gehen Sie beim Installieren der kurzen Schienen vorsichtig vor. Die freigelegten Metallkanten sind eventuell
scharf und könnten die Verkabelung beschädigen oder Verletzungen des Personals verursachen.
In den folgenden Tabellen und Abbildungen finden Sie Informationen zur Installation der einzelnen Einschübe.
52
Installieren Sie die Festplatteneinschübe im Rack
CL5502
CL5503
