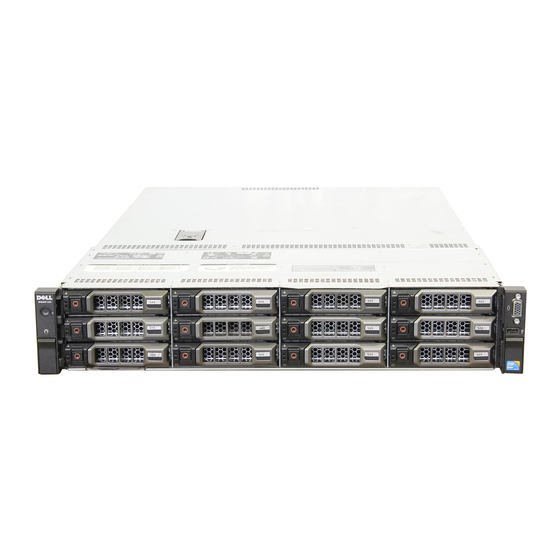

Dell™ DX6012S Systeme
Hardware-
Benutzerhandbuch
Vorschriftenmodell der Reihe E13S
Vorschriftentyp E13S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell DX6012S

Inhaltszusammenfassung für Dell DX6012S

  • Seite 1 Dell™ DX6012S Systeme Hardware- Benutzerhandbuch Vorschriftenmodell der Reihe E13S Vorschriftentyp E13S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. Marken in diesem Text: Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.; Microsoft, Windows, Windows Server und MS-DOS sind Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Wissenswertes zum System ..Zugreifen auf Funktionen beim Systemstart ..Festplattenanzeigemuster ....Anzeigen und Funktionen auf der Rückseite .
  • Seite 4 Aufrufen des System-Setup-Programms ..Reaktion auf Fehlermeldungen ... Verwenden der Steuertasten des System-Setup- Programms ..... Optionen des System-Setup-Programms .
  • Seite 5 Baseboard-Management-Controller-Konfiguration ..Aufrufen des BMC-Setupmoduls ..iDRAC-Konfigurationsprogramm ... . Aufrufen des iDRAC-Konfigurationsprogramms . . . Installieren von Systemkomponenten .
  • Seite 6 Lüfter ......Entfernen eines Lüfters ....Einsetzen eines Lüfters .
  • Seite 7 VFlash-Medium (optional) ....Installieren einer VFlash-Medienkarte ..Entfernen einer VFlash-Medienkarte ..Prozessor .
  • Seite 8 Fehlerbehebung bei einem USB-Gerät ..Fehlerbehebung bei einem seriellen E/A-Gerät ..Fehlerbehebung bei einem NIC ... . Fehlerbehebung bei Feuchtigkeit im System .
  • Seite 9 ..Wie Sie Hilfe bekommen ... . Kontaktaufnahme mit Dell ....Stichwortverzeichnis .
  • Seite 10 Inhalt...

  • Seite 11: Wissenswertes Zum System

    Mit dem Controller haben Sie Zugriff auf Dienstprogramme wie die integrierte Systemdiagnose. Infor- mationen über den Lifecycle-Controller oder dessen Software- komponenten finden Sie in der Dokumentation zum Lifecycle- Controller auf der Dell Support-Website unter support.dell.com/manuals. <F11> Aufruf des BIOS-Boot-Managers oder des UEFI-Boot- Managers (Unified Extensible Firmware Interface), je nach Startkonfiguration des Systems.
  • Seite 12 Tastenkombination Beschreibung <Strg><C> Aufruf des SAS-Konfigurationsprogramms. Weitere Informa- tionen finden Sie in der Dokumentation zum SAS-Adapter. <Strg><S> Aufruf des Programms zur Konfiguration der NIC-Einstel- lungen für den PXE-Start. Weitere Informationen finden Sie in der Dokumentation zum integrierten NIC. Abbildung 1-1. Merkmale und Anzeigen auf der Vorderseite Element Anzeige, Taste oder Symbol...
  • Seite 13 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige/Netz- Die Betriebsanzeige leuchtet, wenn schalter das System eingeschaltet ist. Über den Netzschalter wird die Gleichstromversorgung des Systems gesteuert. Bei installierter optionaler Frontverkleidung ist der Netzschalter nicht zugänglich. ANMERKUNG: Beim Einschalten des Systems kann es je nach Größe des in- stallierten Speichers zwischen wenigen Sekunden und bis zu 2 Minuten dauern, bis auf dem Bildschirm etwas angezeigt...
  • Seite 14 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Systemidentifikati- Die Identifikationstasten auf der Vor- onstaste der- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wird eine dieser Tasten gedrückt, blinkt die blaue Sys- temstatusanzeige auf der Rückseite, bis eine der Tasten erneut gedrückt wird.

  • Seite 15: Festplattenanzeigemuster

    Festplattenanzeigemuster Abbildung 1-2. Festplattenlaufwerksanzeige Festplattenaktivitätsanzeige (grün) 2 Festplattenstatusanzeige (grün und gelb) Wissenswertes zum System...

  • Seite 16: Anzeigen Und Funktionen Auf Der Rückseite

    Laufwerkstatus-Anzeigemuster Zustand Blinkt grün, zweimal pro Sekunde Laufwerk identifizieren/zum Entfernen vor- bereiten Laufwerk bereit zum Einsetzen oder Ent- fernen ANMERKUNG: Die Laufwerkstatusanzeige bleibt aus, bis alle Festplatten nach dem Ein- schalten des Systems initialisiert sind. Wäh- rend dieser Zeit sind die Laufwerke nicht be- reit zum Einsetzen oder Entfernen.
  • Seite 17 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Serieller Anschluss Zum Anschließen eines seriellen Ge- räts am System. Bildschirmanschluss Zum Anschließen eines VGA-Bild- schirms am System. iDRAC6-Enterprise- Eigener Management-Port für die op- Port (optional) tionale iDRAC6-Enterprise-Karte. VFlash- Zum Anschluss einer externen SD- Mediensteckplatz Speicherkarte für die optionale (optional)
  • Seite 18 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Systemidentifikations- Schaltet den Systemidentifikations- taste modus ein und aus. Die Identifikationstasten auf der Vor- der- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wird eine die- ser Tasten gedrückt, blinkt die Sys- temstatusanzeige auf der Rückseite blau, bis eine der Tasten erneut ge- drückt wird.

  • Seite 19: Richtlinien Für Das Anschließen Von Optionalen Externen Geräten

    Richtlinien für das Anschließen von optionalen externen Geräten • Schalten Sie die Stromversorgung des Systems und der externen Geräte aus, bevor Sie ein neues externes Gerät anschließen. Schalten Sie zuerst al- le externen Geräte ein, bevor Sie das System einschalten (es sei denn, die Gerätedokumentation gibt etwas anderes an).

  • Seite 20: Anzeigecodes Für Stromversorgung

    Anzeigecodes für Stromversorgung Eine Anzeige am jeweiligen Netzteil informiert darüber, ob Strom vorhanden oder ein Stromausfall aufgetreten ist. • Leuchtet nicht – Wechselstrom ist nicht angeschlossen. • Grün – Zeigt im Standby-Zustand an, dass eine zulässige Wechselstrom- quelle mit dem Netzteil verbunden und das Netzteil in Betrieb ist. Bei ein- geschaltetem System wird außerdem angezeigt, dass das Netzteil das Sys- tem mit Gleichstrom versorgt.

  • Seite 21: Diagnoseanzeigen (Optional)

    Diagnoseanzeigen (optional) Die vier Diagnoseanzeigen auf der Vorderseite geben Fehlercodes beim Sys- temstart wieder. Tabelle 1-1 enthält Ursachen und mögliche Behebungsmaß- nahmen für diese Codes. Ein ausgefüllter Kreis bedeutet, dass die Anzeige leuchtet; ein leerer Kreis bedeutet, dass die Anzeige nicht leuchtet. Tabelle 1-1.
  • Seite 22 Speicherkonfigurations- Siehe „Fehlerbehebung beim fehler. Systemspeicher“ auf Seite 140. Möglicher Fehler bei Sys- Siehe „Wie Sie Hilfe bekommen“ templatinenressource auf Seite 157. bzw. -hardware. Möglicher Konfigurati- Siehe „Kontaktaufnahme mit onsfehler bei Systemres- Dell“ auf Seite 157. source. Wissenswertes zum System...
  • Seite 23 Tabelle 1-1. Diagnoseanzeigecodes Code Ursachen Maßnahme Anderer Fehler. Stellen Sie sicher, dass das opti- sche Laufwerk und die Festplat- ten korrekt angeschlossen sind. Informationen zu den entsprech- enden Laufwerken finden Sie un- ter „Fehlerbehebung am System“ auf Seite 131. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...

  • Seite 24: Systemmeldungen

    Systemmeldungen Systemmeldungen werden auf dem Bildschirm angezeigt, um Sie auf mögli- che Systemprobleme aufmerksam zu machen. ANMERKUNG: Wenn eine Systemmeldung ausgegeben wird, die nicht in der Ta- belle aufgeführt ist, überprüfen Sie die Dokumentation zur aktiven Anwendung oder zum Betriebssystem, um eine Erklärung der Meldung und die empfohlene Maßnah- me zu erhalten.
  • Seite 25 Meldung Ursachen Korrekturmaßnahmen Der optionale iDRAC6 rea- Warten Sie, bis das System Alert! iDRAC6 not giert nicht auf BIOS-Kom- neu gestartet wurde. responding. munikation, entweder weil er Rebooting. nicht korrekt funktioniert oder die Initialisierung nicht abgeschlossen ist. Das Sys- tem wird neu gestartet. Der optionale iDRAC6 hat Trennen Sie das System für Alert! iDRAC6 not...
  • Seite 26 Meldung Ursachen Korrekturmaßnahmen Die Systemkonfiguration aus Falls für Systemkomponen- Alert! Power Prozessoren, Speichermodu- ten gerade ein Upgrade er- required exceeds len und Erweiterungskarten folgt ist, versetzen Sie das PSU wattage. wird möglicherweise von den System wieder in die vorher- Check PSU and Netzteilen nicht unterstützt.
  • Seite 27 Meldung Ursachen Korrekturmaßnahmen System befindet sich im Her- Starten Sie das System neu, BIOS stellermodus. um den Herstellermodus zu MANUFACTURING beenden. MODE detected. MANUFACTURING MODE will be cleared before the next boot. System reboot required for normal operation. Versuch zur Remote-Aktua- Wiederholen Sie die BIOS- BIOS Update lisierung des BIOS ist fehlge-...
  • Seite 28 Meldung Ursachen Korrekturmaßnahmen Im System wurden nicht Stellen Sie sicher, dass bei CPUs with übereinstimmende Prozesso- allen Prozessoren die Cache- different cache ren installiert. Größe, die Anzahl der Kerne sizes detected. und logischen Prozessoren CPUs with und die Leistungsaufnahme different core gleich sind.
  • Seite 29 Meldung Ursachen Korrekturmaßnahmen Die NIC-Schnittstelle des Überprüfen Sie die System- Embedded NICx and Betriebssystems wird im verwaltungssoftware oder NICy: BIOS gesetzt. Die das System-Setup-Pro- OS NIC=<ENABLED Management Shared NIC- gramm auf NIC-Einstellun- |DISABLED>, Schnittstelle wird in den gen. Wenn ein Problem an- Management Management-Tools gesetzt.
  • Seite 30 Meldung Ursachen Korrekturmaßnahmen Die USB-Ports sind im Sys- Schalten Sie das System aus Local keyboard tem-BIOS deaktiviert. und starten Sie es mit dem may not work Netzschalter neu und akti- because all user vieren Sie dann im System- accessible USB Setup-Programm die USB- ports are Ports.
  • Seite 31 Meldung Ursachen Korrekturmaßnahmen Die Speichertaktrate kann Falls dies keine gewollte Ein- Memory set to absichtlich niedriger einge- stellung ist, überprüfen Sie minimum stellt werden, um Energie zu andere Systemmeldungen frequency. sparen. auf mögliche Ursachen. Die derzeitige Speicherkonfi- Stellen Sie sicher, dass die guration unterstützt mögli- Speicherkonfiguration die cherweise nur die minimale...
  • Seite 32 Meldung Ursachen Korrekturmaßnahmen Fehlerhaftes Subsystem für Verwenden Sie einen start- No boot device optisches Laufwerk, defekte fähigen USB-Stick, optisches available. Festplatte oder fehlerhaftes Laufwerk oder Festplatten- Festplattensubsystem, oder laufwerk. Wenn das Problem kein startfähiger USB-Stick weiterhin besteht, finden Sie installiert. weitere Informationen unter „Fehlerbehebung bei einem Festplattenlaufwerk“...
  • Seite 33 Meldung Ursachen Korrekturmaßnahmen Fehlerhafte oder nicht ord- Setzen Sie die PCIe-Karte PCIe Training nungsgemäß installierte neu in den angegebenen Error: Expected PCIe-Erweiterungskarte im Steckplatz ein. Siehe Link Width is x, angegebenen Steckplatz. „Fehlerbehebung bei Actual Link Width Erweiterungskarten“ auf is y. Seite 144.
  • Seite 34 Meldung Ursachen Korrekturmaßnahmen Das Betriebssystem kann Ersetzen Sie das optische Read fault. vom Festplattenlaufwerk, Medium, das USB-Medium Requested sector dem optischen Laufwerk oder das USB-Gerät. Stellen not found. oder dem USB-Gerät nicht Sie sicher, dass USB-Kabel, lesen, das System konnte ei- SAS/SATA-Rückwandpla- nen bestimmten Sektor auf tinenkabel bzw.
  • Seite 35 Meldung Ursachen Korrekturmaßnahmen Die Speicherkonfiguration Konfigurieren Sie die Spei- Sparing mode entspricht nicht der Einstel- chermodule neu für Memory disabled. For lung im BIOS. Die BIOS- Sparing. Siehe sparing mode, Einstellung wurde deakti- „Systemspeicher“ auf matched sets of viert. Seite 87. three must be populated across slots.
  • Seite 36 Meldung Ursachen Korrekturmaßnahmen Unzulässige Speicherkonfi- Stellen Sie sicher, dass die The following guration erkannt. Die ange- Speichermodule in einer gül- DIMMs should gebenen Speichermodule tigen Konfiguration instal- match stimmen in Größe, Anzahl liert sind. Siehe „Allgemeine geometry: der Ranks oder Anzahl der Richtlinien zur Installation x,x,...
  • Seite 37 Meldung Ursachen Korrekturmaßnahmen Die Einstellungen für Time Überprüfen Sie die Uhrzeit- Time-of-day not oder Date sind falsch; feh- und Datumseinstellungen. set - please run lerhafte Systembatterie. Siehe „Verwenden des SETUP program. System-Setup-Programms und des UEFI-Boot- Managers“ auf Seite 45. Besteht das Problem weiter- hin, ersetzen Sie die System- batterie.
  • Seite 38 Ver- sion von support.dell.com wieder her. Anweisungen zum Austauschen des Flash- Speichers vor Ort finden Sie im Integrated Dell™ Remote Access Controller 6 (iDRAC6) User Guide (Be- nutzerhandbuch). Nicht ordnungsgemäß einge- Setzen Sie die Speichermo-...
  • Seite 39 Meldung Ursachen Korrekturmaßnahmen Unzulässige Speicherkonfi- Stellen Sie sicher, dass die Unsupported DIMM guration erkannt. Das Sys- Speichermodule in einer gül- detected. The tem funktioniert, aber das tigen Konfiguration instal- following DIMM angegebene Speichermodul liert sind. Siehe „Allgemeine has been ist deaktiviert. Richtlinien zur Installation disabled: x.
  • Seite 40 Meldung Ursachen Korrekturmaßnahmen Ein schwerwiegender Sys- Überprüfen Sie das SEL auf Warning: A fatal temfehler ist aufgetreten und Informationen, die während error has caused führte zum Systemneustart. des Fehlers protokolliert system reset! wurden. Lesen Sie den ent- Please check the sprechenden Abschnitt zur system event log! Fehlerbehebung in...
  • Seite 41 Meldung Ursachen Korrekturmaßnahmen Ein High-Output-Netzteil Installieren Sie zwei High- Warning! PSU und ein Energy-Smart-Netz- Output- oder zwei Energy- mismatch. PSU teil sind im System zugleich Smart-Netzteile im System. redundancy lost. installiert. Check PSU. Sie können das System auch mit einem Netzteil betrei- ben, bis Sie über zwei Netz- teile des gleichen Typs ver- fügen.

  • Seite 42: Warnmeldungen

    Korrekturmaßnahmen ANMERKUNG: Die vollständigen Namen der in dieser Tabelle verwendeten Abkürz- ungen bzw. Akronyme finden Sie im Glossar unter support.dell.com/manuals. Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Diskette werden Sie beispielsweise gewarnt, dass alle Da- ten auf der Diskette gelöscht werden.
  • Seite 43 Benutzerhandbuch zum Lifecycle-Controller rüber, wie Sie den Controller einrichten, Hardware und Firmware konfigu- rieren und das Betriebssystem bereitstellen. ANMERKUNG: Wenn auf der Website support.dell.com/manuals aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig. Wissenswertes zum System...
  • Seite 44 Wissenswertes zum System...

  • Seite 45: Verwenden Des System-Setup-Programms Und Des Uefi-Boot-Managers

    Verwenden des System-Setup- Programms und des UEFI-Boot- Managers Das System-Setup-Programm ist das BIOS-Programm, mit dem Sie die Sys- temhardware verwalten und Optionen auf BIOS-Ebene festlegen können. Mit dem System-Setup-Programms können Sie folgende Vorgänge durchfüh-ren: • Ändern von NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware •...

  • Seite 46: Aufrufen Des System-Setup-Programms

    Der Startmodus wird im Feld Boot Mode des Bildschirms Boot Settings im System-Setup-Programm ausgewählt. Siehe „Bildschirm Boot Settings (Starteinstellungen)“ auf Seite 54. Wenn der Startmodus festgelegt ist, star- tet das System in diesem Modus, und danach können Sie mit der Installation des Betriebssystems in diesem Modus beginnen.

  • Seite 47: Verwenden Der Steuertasten Des System-Setup-Programms

    Verwenden der Steuertasten des System-Setup-Programms Tasten Maßnahme Pfeil-nach-oben-Taste oder Zurück zum vorherigen Feld. <Umschalt><Tab> Pfeil-nach-unten-Taste oder Weiter zum nächsten Feld. <Tab> Eingabetaste, Leertaste, <+>, Zeigt die möglichen Einstellungen eines Feldes < >, Pfeil-nach-links- und nacheinander an. In vielen Feldern kann der ge- Pfeil-nach-rechts-Taste wünschte Wert auch direkt eingegeben werden.

  • Seite 48: Optionen Des System-Setup-Programms

    Optionen des System-Setup-Programms Hauptbildschirm Abbildung 2-1. Hauptbildschirm des System-Setup-Programms ANMERKUNG: Welche Optionen angezeigt werden, hängt von der Konfiguration des Systems ab. ANMERKUNG: Die Standardeinstellungen des System-Setup-Programms sind in den folgenden Abschnitten gegebenenfalls bei den jeweiligen Optionen angegeb- Option Beschreibung System Time Uhrzeiteinstellung der internen Systemuhr.
  • Seite 49 Option Beschreibung Memory Settings Zeigt Informationen zum installierten Arbeitsspeicher an. Siehe „Bildschirm Memory Settings (Speichereinstellungen)“ auf Seite 50. Prozessoreinstellungen Zeigt Informationen zu den Prozessoren an (Geschwindig- keit, Cache-Größe usw.). Siehe „Bildschirm Processor Settings (Prozessoreinstellungen)“ auf Seite 51. SATA Settings Siehe „Bildschirm SATA Settings (SATA-Einstellungen) (optional) (optional)“...

  • Seite 50: Bildschirm Memory Settings (Speichereinstellungen)

    Option Beschreibung Report Keyboard Errors Aktiviert bzw. deaktiviert Warnmeldungen bei Tastatur- (Standardeinstellung fehlern während des Einschaltselbsttests (POST). Wählen Report) Sie Report für Host-Systeme, an die Tastaturen angeschlos- sen sind. Wählen Sie Do Not Report, um alle Fehlermel- dungen zu unterbinden, die während des Einschaltselbst- tests mit der Tastatur oder dem Tastatur-Controller in Ver- bindung stehen.

  • Seite 51: Bildschirm Processor Settings (Prozessoreinstellungen)

    Option Beschreibung Memory Operating Mode In diesem Feld wird der Speichermodus angezeigt, wenn eine gültige Speicherkonfiguration installiert ist. Bei der Einstellung Optimizer Mode funktionieren die Spei- chercontroller unabhängig voneinander, um die Spei- cherleistung zu verbessern. Bei der Einstellung Mirror Mode (Spiegelung) ist die Speicherspiegelung aktiviert. Im Advanced ECC Mode sind die zwei Controller im 128-Bit-Modus zusammengefasst und funktionieren mit erweitertem Multibit-ECC.
  • Seite 52 Option Beschreibung Virtualization Technology Die Einstellung Enabled (Aktiviert) ermöglicht einer (Standardeinstellung Virtualisierungssoftware, die im Prozessor integrierte Disabled (Deaktiviert)) Virtualization Technology zu nutzen. ANMERKUNG: Deaktivieren Sie diese Option, wenn auf dem System keine Virtualisierungssoftware eingesetzt wird. Adjacent Cache Line Verbessert die Leistung bei sequentiellem Speicherzu- Prefetch griff.

  • Seite 53: Bildschirm Sata Settings (Sata-Einstellungen) (Optional)

    Bildschirm SATA Settings (SATA-Einstellungen) (optional) Option Beschreibung SATA controller ATA Mode aktiviert den integrierten SATA-Controller. (Standardeinstellung ATA RAID Mode versetzt den integrierten SATA-Controller Mode) in die Betriebsart RAID. Off (Aus) deaktiviert den Con- troller. ANMERKUNG: Im RAID-Modus sind alle Ports auf OFF gesetzt.

  • Seite 54: Bildschirm Boot Settings (Starteinstellungen)

    Bildschirm Boot Settings (Starteinstellungen) Option Beschreibung VORSICHTSHINWEIS: Boot Mode Das Ändern des Startmodus (Standardeinstellung kann dazu führen, dass das System nicht mehr star- BIOS) tet, falls das Betriebssystem nicht im gleichen Start- modus installiert wurde. Wenn das Betriebssystem UEFI unterstützt, können Sie diese Option auf UEFI setzen.

  • Seite 55: Bildschirm „Integrated Devices" (Integrierte Geräte)

    Bildschirm „Integrated Devices“ (Integrierte Geräte) Option Beschreibung Integrated SAS Aktiviert oder deaktiviert den integrierten Speichercon- Controller troller. (Standardeinstellung Enabled (Aktiviert)) User Accessible USB Aktiviert oder deaktiviert die benutzerzugänglichen USB- Ports Anschlüsse des Systems. Die Optionen sind All Ports On, (Standardeinstellung All Only Back Ports On und All Ports Off.

  • Seite 56: Bildschirm Pci Irq Assignments (Pci-Irq-Zuweisungen)

    Option Beschreibung I/OAT DMA Engine Aktiviert oder deaktiviert I/O Acceleration Technology (Standardeinstellung (I/OAT). Diese Funktion sollte nur aktiviert werden, wenn Disabled (Deaktiviert)) I/OAT von Hardware und Software des Systems unter- stützt wird. Embedded Video Zeigt die Gesamtkapazität des Grafikspeichers im inte- Controller grierten Grafikcontroller an.
  • Seite 57 Option Beschreibung External Serial Connector Legt fest, ob Serial Device 1, Serial Device 2 oder (Standardeinstellung Serial Remote Access Device auf den externen seriellen An- Device1) schluss zugreifen kann. ANMERKUNG: Nur Serial Device 2 kann für Serial Over LAN (SOL) eingesetzt werden. Um Konsolenumleitung mit SOL zu verwenden, konfigurieren Sie die gleiche Port- adresse für Konsolenumleitung und das serielle Gerät.

  • Seite 58: Bildschirm Power Management (Energieverwaltung)

    Bildschirm Power Management (Energieverwaltung) Option Beschreibung Power Die Optionen sind OS Control, Active Power Controller, Management Custom oder Maximum Performance. Bei allen Einstellungen (Standardeinstellu außer Custom konfiguriert das BIOS die Energieeinstellungen ng Active Power auf diesem Bildschirm wie folgt: Controller) •...

  • Seite 59: Bildschirm „System Security" (Systemsicherheit)

    Bildschirm „System Security“ (Systemsicherheit) Option Beschreibung System Password Zeigt den aktuellen Status der Kennwortsicherheitsfunk- tion an und ermöglicht die Zuweisung und Überprüfung eines neuen Systemkennworts. ANMERKUNG: Weitere Informationen finden Sie unter „Verwenden des Systemkennworts“ auf Seite 64. Setup Password Schränkt den Zugriff auf das System-Setup-Programm durch ein Setup-Kennwort ein.
  • Seite 60 Option Beschreibung VORSICHTSHINWEIS: TPM Clear Löschen des TPM führt zum (Standardeinstellung No) Verlust aller Schlüssel im TPM. Diese Option ver- hindert, dass das Betriebssystem gestartet werden kann und führt zu Datenverlusten, falls sich die Schlüssel nicht wiederherstellen lassen. Erstellen Sie unbedingt eine Sicherungskopie der TPM- Schlüssel, bevor Sie diese Option aktivieren.

  • Seite 61: Bildschirm „Exit" (Beenden)

    Option Beschreibung AC Power Recovery Delay Bestimmt, wann das System nach Wiederherstellung der Stromversorgung neu startet. Die Optionen sind (Standardeinstellung Immediate, Random (zwischen 30 und 240 Sekunden Immediate) beim iDRAC und 45 bis 240 Sekunden beim BMC) oder User Defined. User Defined Delay Legt die benutzerdefinierte Verzögerung für die Option AC Recovery Delay fest.

  • Seite 62: Verwenden Der Navigationstasten Des Uefi-Boot-Managers

    Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie <F11> gedrückt haben, lassen Sie das System den Start ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. Verwenden der Navigationstasten des UEFI-Boot-Managers Tasten Maßnahme Pfeil nach oben Markiert das vorangehende Feld. Pfeil nach unten Markiert das nächste Feld.

  • Seite 63: Bildschirm „Uefi Boot Settings

    Bildschirm „UEFI Boot Settings“ Option Beschreibung Add Boot Option Fügt eine neue Startoption hinzu. Delete Boot Option Löscht eine vorhandene Startoption. Enable/Disable Boot Deaktiviert und aktiviert eine Option in der Liste der Option Startoptionen. Change Boot Order Ändert die Reihenfolge der Liste der Startoptionen. One-Time Boot from File Legt eine einmalige Startoption fest, die nicht in der Liste der Startoptionen enthalten ist.

  • Seite 64: Verwenden Des Systemkennworts

    Verwenden des Systemkennworts Wenn ein Systemkennwort zugewiesen wurde, wird der Benutzer nach dem Systemstart zur Eingabe des Kennworts aufgefordert. Nur mit Kenntnis des richtigen Kennworts kann das System in vollem Umfang genutzt werden. Zuweisen eines Systemkennworts Bevor Sie ein Systemkennwort zuweisen, muss das System-Setup-Programm aufgerufen und die Option System Password (Systemkennwort) aktiviert werden.
  • Seite 65 4 Drücken Sie die <Eingabetaste>. 5 Um das Kennwort zu bestätigen, geben Sie dieses erneut ein und drücken Sie die Eingabetaste. System Password (Systemkennwort) hat jetzt die Einstellung Enabled (Aktiviert). Sie können nun das System-Setup-Programm beenden und das System einsetzen. 6 Starten Sie entweder das System neu, um den Kennwortschutz wirksam werden zu lassen, oder setzen Sie Ihre Arbeit fort.

  • Seite 66: Verwenden Des Setup-Kennworts

    Auch nach dem Herunterfahren und Neustarten des Systems wird die Fehler- meldung angezeigt, bis das korrekte Kennwort eingegeben wurde. ANMERKUNG: Die Option Password Status kann in Verbindung mit den Optionen System Password (Systemkennwort) und Setup Password eingesetzt werden, um das System vor unerlaubtem Zugriff zu schützen Deaktivieren des Systemkennworts Wenn das Systemkennwort bereits gesetzt ist, können Sie es deaktivieren, in- dem Sie das Kennwort während des POST eingeben und <Strg>...
  • Seite 67 Beim Eingeben der Zeichen werden Platzhalter im Feld angezeigt. Bei der Kennwortzuweisung wird nicht zwischen Groß- und Kleinschreibung unterschieden. Drücken Sie zum Löschen von Zeichen die Rücktaste oder die Nach-links-Taste. Wenn Sie das Kennwort bestätigen, wird die Option Setup Password (Setup- Kennwort) auf Enabled (Aktiviert) gesetzt.

  • Seite 68: Integrierte Systemverwaltung

    • Konfigurieren von Hardware und Firmware Nähere Informationen über das Einrichten des Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems fin- den Sie im auf der Dell Support- Benutzerhandbuch zum Lifecycle-Controller Website unter support.dell.com/manuals. Baseboard-Management-Controller-Konfiguration ANMERKUNG:...

  • Seite 69: Aufrufen Des Bmc-Setupmoduls

    • Ermöglicht die Steuerung von Systemfunktionen einschließlich Ein- und Ausschalten • Funktioniert unabhängig vom Stromversorgungszustand und vom Be- triebssystem • Bietet Unterstützung für Text-Konsolenumleitung für das System-Setup, textbasierte Dienstprogramme und Betriebssystem-Konsolen ANMERKUNG: Um aus der Ferne über den integrierten NIC auf den BMC zugreifen zu können, muss die Netzwerkverbindung über den integrierten NIC1 erfolgen.

  • Seite 70: Aufrufen Des Idrac-Konfigurationsprogramms

    Weitere Informationen zur Nutzung des iDRAC6 finden Sie auch in der Do- kumentation zum iDRAC6 und zu den Systemverwaltungsanwendungen. Aufrufen des iDRAC-Konfigurationsprogramms 1 Schalten Sie das System ein oder starten Sie es neu. 2 Drücken Sie <Strg><E>, wenn Sie während des POST dazu aufgefor- dert werden.

  • Seite 71: Installieren Von Systemkomponenten

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 72 Abbildung 3-1. Das Innere des Systems Lüfter Interne Festplattenlaufwerke (2) Erweiterungskarten-Riser Netzteilschächte (2) Kühlgehäuse Kühlkörper/Prozessor Speichermodule (8) Systemlüfter (4) SAS-Rückwandplatine Festplattenlaufwerke (12) Installieren von Systemkomponenten...

  • Seite 73: Frontverkleidung (Optional)

    Frontverkleidung (optional) Durch ein Schloss an der Verkleidung wird der Zugriff auf den Netzschalter, das optische Laufwerk und die Festplattenlaufwerke eingeschränkt. Abnehmen der Frontverkleidung 1 Entriegeln Sie die Frontverkleidung mit dem Systemschlüssel. 2 Heben Sie die Sperrklinke neben dem Schloss an. 3 Schwenken Sie die linke Seite der Frontverkleidung von der Vorderseite des Systems weg.

  • Seite 74: Anbringen Der Frontverkleidung

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten...

  • Seite 75: Schließen Des Systems

    Abbildung 3-3. Systemabdeckung entfernen und anbringen Freigabehebel der Abdeckung Verriegelung Schließen des Systems 1 Heben Sie den Freigabehebel auf der Systemabdeckung an. 2 Positionieren Sie die Abdeckung auf dem Gehäuse und versetzen Sie sie leicht nach hinten, damit die zwei Haken an der hinteren Kante der Ab- deckung über die entsprechenden Laschen an der hinteren Kante des Ge- häuses greifen.

  • Seite 76: Kühlgehäuse

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 77: Installieren Des Kühlgehäuses

    Installieren des Kühlgehäuses 1 Richten Sie das Kühlgehäuse aus, wobei Sie die Mitte der nummerierten Lüfterschächte als Führungspunkt verwenden. 2 Drücken Sie das Kühlgehäuse nach unten in das Systemgehäuse. 3 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 75. 4 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.

  • Seite 78: Installieren Eines Festplattenplatzhalters

    Abbildung 3-5. Festplattenplatzhalter entfernen oder installieren Festplattenplatzhalter Entriegelungshebel Installieren eines Festplattenplatzhalters Richten Sie den Festplattenplatzhalter mit dem Laufwerkschacht aus und führen Sie den Platzhalter in den Laufwerkschacht ein, bis der Entriegelungs- hebel einrastet. Siehe Abbildung 3-5. Entfernen eines hot-swap-fähigen Festplattenlaufwerks 1 Entfernen Sie gegebenenfalls die Frontverkleidung.

  • Seite 79: Installieren Eines Hot-Swap-Fähigen Festplattenlaufwerks

    VORSICHTSHINWEIS: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Festplattenschächte mit entsprechenden Platzhaltern belegt sein. Abbildung 3-6. Hot-swap-fähiges Festplattenlaufwerk entfernen und installieren Entriegelungstaste Bügel des Festplattenträgers Installieren eines hot-swap-fähigen Festplattenlaufwerks VORSICHTSHINWEIS: Verwenden Sie nur Festplatten, die geprüft und für den Einsatz mit der SAS/SATA-Rückwandplatine zugelassen sind.

  • Seite 80: Entfernen Einer Festplatte Aus Einem Laufwerkträger

    3 Drücken Sie die Taste auf der Vorderseite des Laufwerkträgers. 4 Achten Sie darauf, dass sich der Hebel am Festplattenträger in geöffne- ter Position befindet. Schieben Sie das Festplattenlaufwerk in den Lauf- werkschacht, bis der Träger die Rückwandplatine berührt. Siehe Abbildung 3-6.

  • Seite 81: Installieren Einer Festplatte Im Laufwerkträger

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und be- folgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 82 1 Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 74. 3 Entfernen Sie gegebenenfalls das Kühlgehäuse. Siehe „Entfernen des Kühlgehäuses“ auf Seite 76. 4 Trennen Sie das Stromversorgungskabel des Lüfters von der Systempla- tine.
  • Seite 83 Abbildung 3-8. Lüfter entfernen und einsetzen Lüfter (5) Sperrklinke Lüfterkabel Installieren von Systemkomponenten...

  • Seite 84: Einsetzen Eines Lüfters

    Einsetzen eines Lüfters 1 Das Lüftermodul muss so ausgerichtet sein, dass die Seite mit dem Strom- versorgungskabel zur Systemrückseite weist. 2 Schieben Sie das Lüftermodul in die Lüfterbaugruppe, bis der Lüfter voll- ständig eingesetzt ist. Siehe undAbbildung 3-8. 3 Verbinden Sie das Stromversorgungskabel des Lüfters mit dem Stromver- sorgungsanschluss auf der Systemplatine.

  • Seite 85: Entfernen Eines Redundanten Netzteils

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 86: Installieren Eines Redundanten Netzteils

    Abbildung 3-9. Redundantes Netzteil entfernen und installieren Netzteil Netzteilgriff Klettstreifen Sperrklinke Installieren eines redundanten Netzteils 1 Stellen Sie sicher, dass beide Netzteile vom gleichen Typ sind und die glei- che maximale Ausgangsleistung haben. ANMERKUNG: Die maximale Leistungsabgabe (in Watt) ist auf dem Netzteil- etikett angegeben.

  • Seite 87: Entfernen Des Netzteilplatzhalters

    ANMERKUNG: Warten Sie nach der Installation eines neuen Netzteils bzw. nach einem Hot-Swap- oder Hot-Add-Vorgang in einem System mit zwei Netzteilen einige Sekunden, bis das System das neue Netzteil erkannt und seinen Status bestimmt hat. Die Statusanzeige des Netzteils wechselt auf grün, um darüber zu informieren, dass das Netzteil ordnungsgemäß...

  • Seite 88: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    ANMERKUNG: Systeme mit verkabelten Festplatten unterstützen keine DIMMs mit 8 GB und 16 GB; diese Systeme unterstützen RDIMMs bis zu einer Gesamtkapazität von 32 GB. • UDIMMs der Größen 1 GB und 2 GB werden für eine Gesamtkapazität von bis zu 16 GB unterstützt. Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien.

  • Seite 89: Betriebsartspezifische Richtlinien

    • Wenn Vierfach-Speichermodule mit Einzel- oder Zweifach-Modulen ge- mischt eingesetzt werden, müssen die Vierfach-Module in den Sockeln mit den weißen Auswurfvorrichtungen installiert werden. • Wenn Speichermodule mit verschiedenen Taktraten installiert werden, er- folgt der Betrieb mit der Taktrate des langsamsten Speichermoduls. Betriebsartspezifische Richtlinien Die Anzahl der verwendeten Kanäle und die zulässigen Konfigurationen sind von der ausgewählten Speicherbetriebsart abhängig.
  • Seite 90 ANMERKUNG: 8-GB-DIMMs werden nur bei Systemen mit hot-swap-fähigen Festplatten unterstützt. Tabelle 3-1. Beispielhafte einzel- und doppelreihige RDIMM-Speicherkonfigurationen Speichersockel Prozessor Speicher- Physischer Verfügbarer Speicherbe- modulgröße Speicher (GB) Speicher (GB) triebsart Optimizer 1 GB alles 2 GB alles 4 GB alles 8 GB alles 16 GB alles...

  • Seite 91: Installieren Von Speichermodulen

    Tabelle 3-1. Beispielhafte einzel- und doppelreihige RDIMM-Speicherkonfigurationen Speichersockel Prozessor Speicher- Physischer Verfügbarer Speicherbe- modulgröße Speicher (GB) Speicher (GB) triebsart Spiegelung 2 GB 4 GB 8 GB 16 GB 1. Erfordert x4- oder x8-basierte Speichermodule. Tabelle 3-2. Beispiele für UDIMM-Speicherkonfigurationen Speichersockel Prozessor Speicher- Physischer...
  • Seite 92 Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol-gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-weise.

  • Seite 93: Entfernen Von Speichermodulen

    7 Richten Sie den Stecker des Speichermoduls an den Abgleichmarkier- ungen des Speichermodulsockels aus, und setzen Sie das Speichermodul in den Sockel ein. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. 8 Drücken Sie das Speichermodul mit den Daumen nach unten und sichern Sie so das Modul im Sockel.

  • Seite 94: Erweiterungskarten Und Erweiterungskarten-Riser

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 95 PERC 6/E-Controller 3, 2 SAS 5/E 3, 2 SCSI-Controller 3, 2 HPCC 2, 1 Fibre-Channel 2, 1 10-Gb-NIC 2, 1 Alle anderen NICs 1, 2 Alle sonstigen internen Speicherkarten von Dell Speicherkarten anderer Marken 1, 2 sofern verfügbar Installieren von Systemkomponenten...

  • Seite 96: Installieren Einer Erweiterungskarte

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 97: Entfernen Von Erweiterungskarten

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 98 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 74. 3 Entfernen Sie das Kühlgehäuse. Siehe „Entfernen des Kühlgehäuses“ auf Seite 76. 4 Trennen Sie alle Kabel von der Karte. 5 Öffnen Sie die Verriegelung für den Eweiterungskartensteckplatz. Siehe Abbildung 3-11.

  • Seite 99: Entfernen Eines Erweiterungskarten-Risers

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 100: Installieren Eines Erweiterungskarten-Risers

    Abbildung 3-12. Erweiterungskarten-Riser installieren oder entfernen Steckplatz für integrierten Riser-Führungen (2) Speichercontroller Erweiterungskarten-Riser Erweiterungskartensteckplatz Riser-Führungsstifte (2) Sockel für Erweiterungskarten-Riser (2) Installieren eines Erweiterungskarten-Risers 1 Um einen Erweiterungskarten-Riser zu installieren, richten Sie die Riser- Führungen mit den Führungsstiften auf der Systemplatine aus. Siehe Abbildung 3-12.

  • Seite 101: Integrierte Speichercontrollerkarte

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 102 Abbildung 3-13. Speichercontrollerkarte installieren und entfernen Speichersteckplatz Erweiterungskarten-Riser Speichercontrollerkarte Kabel der Speichercontrollerkarte SAS-Datenkabelstecker Freigabehebel (blau) Installieren von Systemkomponenten...

  • Seite 103: Installieren Der Speichercontrollerkarte

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 104: Idrac6 Express-Karte

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telef- onsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 105 Abbildung 3-14. iDRAC6 Express-Karte installieren oder entfernen iDRAC6 Express-Karte Halterungssteg aus Kunststoff Halterung Klammer 7 Installieren Sie alle Erweiterungskarten im Erweiterungskarten-Riser. Siehe „Installieren einer Erweiterungskarte“ auf Seite 96. 8 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 75. 9 Verbinden Sie das System und die Peripheriegeräte wieder mit dem Netz- strom und schalten Sie sie dann ein.

  • Seite 106: Idrac6-Enterprise-Karte (Optional)

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 107 1 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 74. 3 Entfernen Sie das Kühlgehäuse. Siehe „Entfernen des Kühlgehäuses“ auf Seite 76. 4 Entfernen Sie die Kunststoffabdeckung für die iDRAC6 Enterprise- Schnittstelle auf der Systemrückseite.
  • Seite 108 Abbildung 3-15. iDRAC6 Enterprise-Karte installieren oder entfernen VFlash SD-Karte VFlash-Mediensteckplatz iDRAC6 Enterprise-Karte Halterungsstege (2) Haltelaschen (2) Anschluss für iDRAC6 Enterprise-Karte 7 Installieren Sie gegebenenfalls die VFlash-Medienkarte. Siehe „Installieren einer VFlash-Medienkarte“ auf Seite 110. 8 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 75. 9 Verbinden Sie das System und die Peripheriegeräte wieder mit dem Netz- strom und schalten Sie sie dann ein.

  • Seite 109: Entfernen Einer Idrac6 Enterprise-Karte

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 110: Vflash-Medium (Optional)

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 111 WARNUNG: Kühlkörper und Prozessor sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß zum Anfassen. Warten Sie, bis Kühlkörper und Prozessor abgekühlt sind, bevor Sie sie berühren. VORSICHTSHINWEIS: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor entfernen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
  • Seite 112 Abbildung 3-16. Kühlkörper installieren und entfernen Kühlkörper Befestigungsschrauben (4) 10 Drehen Sie die Prozessorabdeckung nach oben und zur Seite. Siehe Abbildung 3-17. 11 Heben Sie den Prozessor aus dem Sockel und belassen Sie den Hebel in senkrechter Position, damit der neue Prozessor in den Sockel eingepasst werden kann.
  • Seite 113 Abbildung 3-17. Prozessor installieren und entfernen Prozessor Prozessorabdeckung Kerbe im Prozessor Sockelpassung ZIF-Sockel Freigabehebel des Sockels Installieren von Systemkomponenten...

  • Seite 114: Installieren Eines Prozessors

    Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin- weise. 1 Laden und installieren Sie vor einem Prozessor-Upgrade die aktuelle Ver- sion des System-BIOS von support.dell.com. Befolgen Sie die in der her- untergeladenen Datei enthaltenen Anweisungen, um das Update auf dem System zu installieren.

  • Seite 115: Systembatterie

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 116 1 Schalten Sie das System und die Peripheriegeräte aus, und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 74. 3 Entfernen Sie das Kühlgehäuse. Siehe „Entfernen des Kühlgehäuses“ auf Seite 76. Abbildung 3-18.
  • Seite 117 7 Lokalisieren Sie den Batteriesockel. Siehe „Jumper, Schalter und Anschlüsse“ auf Seite 151. VORSICHTSHINWEIS: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest unterstützen, wenn Sie eine Batterie installieren oder entfernen. 8 Unterstützen Sie den Batteriesockel, indem Sie die positive Seite des So- ckels festhalten.

  • Seite 118: Bedienfeldmodul-Led

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 119 Abbildung 3-19. Bedienfeld entfernen und installieren – LED (System mit 12 Festplatten) Klammer Bedienfeldkabel Betriebsschalterplatine Netzschalter Bedienfeldmodul Installieren von Systemkomponenten...

  • Seite 120: Installation Der Bedienfeldmodul-Led

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 121 VORSICHTSHINWEIS: Die Nummern der einzelnen Festplatten müssen notiert und vor dem Entfernen auf den Festplatten vermerkt werden, damit sie an den glei- chen Positionen wieder eingesetzt werden können. 4 Entfernen Sie alle Festplatten. Siehe „Entfernen eines hot-swap-fähigen Festplattenlaufwerks“ auf Seite 78. 5 Trennen Sie das Stromversorgungskabel vom Ende der SAS-Rückwandpla- tine.
  • Seite 122 Abbildung 3-20. SAS-Rückwandplatine entfernen und installieren SAS-Rückwandplatine Sperrklinken der Rückwandplatine (2) SAS-Kabel Kabel des Bedienfeldmoduls Anschluss für USB-Speicherstick Stromversorgungskabel der SAS- Rückwandplatine Bedienfeldkabel Kabel der internen Festplatten (2) USB-Kabel Kabel der SAS-Rückwandplatine Installieren von Systemkomponenten...

  • Seite 123: Installieren Der Sas-Rückwandplatine

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 124 1 Entfernen Sie gegebenenfalls die Rändelschraube an der Halterung und heben Sie die Halterung aus dem System. 2 Entfernen Sie die Netzteile aus dem System. Siehe „Entfernen eines redundanten Netzteils“ auf Seite 85. 3 Entfernen Sie die Erweiterungskarten. Siehe „Entfernen von Erweiterungskarten“...
  • Seite 125 Abbildung 3-21. Stromverteilerplatine entfernen und installieren Schrauben (3) Netzteilanschluss Zwischenplatine Blaue Lasche Stromverteilerplatine Lüftermodulkabelanschluss Installieren von Systemkomponenten...

  • Seite 126: Installieren Der Stromverteilungsplatine

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 127: Systemplatine

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 128 9 Entfernen Sie gegebenenfalls die iDRAC6 Express-Karte. Siehe „Entfernen einer iDRAC6 Express-Karte“ auf Seite 106. 10 Trennen Sie alle Kabel von der Systemplatine. 11 Entfernen Sie die neun Schrauben, mit denen die Systemplatine am Ge- häuse befestigt ist, und schieben Sie dann die Systemplatinenbaugruppe in Richtung Gehäusevorderseite.

  • Seite 129: Installieren Der Systemplatine

    Installieren der Systemplatine 1 Nehmen Sie die neue Systemplatine aus der Verpackung. 2 Entfernen Sie die Etiketten von der Prozessorabdeckung und befestigen Sie sie am Systemidentifikationsfeld auf der Systemvorderseite. Siehe Abbildung 1-1. 3 Halten Sie die Systemplatine an den Rändern und setzen Sie sie von oben in das Gehäuse ein.
  • Seite 130 13 Installieren Sie gegebenenfalls die iDRAC6 Enterprise-Karte. Siehe „Installieren einer iDRAC6 Enterprise-Karte“ auf Seite 106. 14 Installieren Sie gegebenenfalls die iDRAC6 Express-Karte. Siehe „Installieren einer iDRAC6 Express-Karte“ auf Seite 104. 15 Bauen Sie das Kühlgehäuse wieder ein. Siehe „Installieren des Kühlgehäuses“...

  • Seite 131: Fehlerbehebung Am System

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 132: Fehlerbehebung Bei Externen Verbindungen

    Fehlerbehebung bei externen Verbindungen Stellen Sie sicher, dass alle externen Kabel fest mit den externen Anschlüssen des Systems verbunden sind, bevor Sie mit der Fehlerbehebung von externen Geräten beginnen. Die Anschlüsse auf der Vorder- und Rückseite des Systems sind in Abbildung 1-1 und Abbildung 1-3 dargestellt. Fehlerbehebung beim Grafiksubsystem 1 Überprüfen Sie die Systemanschlüsse und die Stromversorgung des Bild- schirms.

  • Seite 133: Fehlerbehebung Bei Einem Seriellen E/A-Gerät

    Wenn das Problem nicht gelöst wurde, fahren Sie mit dem nächsten Schritt fort und beginnen Sie mit der Fehlerbehebung der anderen USB- Geräte am System. 5 Schalten Sie alle angeschlossenen USB-Geräte aus und trennen Sie sie vom System. 6 Starten Sie das System neu und rufen Sie das System-Setup-Programm auf, falls die Tastatur funktioniert.

  • Seite 134: Fehlerbehebung Bei Einem Nic

    Fehlerbehebung bei einem NIC 1 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Verwenden von Online Diagnostics“ auf Seite 147. 2 Starten Sie das System neu und überprüfen Sie, ob Systemmeldungen zum NIC-Controller angezeigt werden. 3 Überprüfen Sie die entsprechende Anzeige auf dem NIC-Anschluss. Siehe „NIC-Anzeigecodes“...

  • Seite 135: Fehlerbehebung Bei Feuchtigkeit Im System

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 136: Fehlerbehebung Bei Einem Beschädigten System

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 137: Fehlerbehebung Bei Der Systembatterie

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 138: Fehlerbehebung Bei Netzteilen

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 139: Fehlerbehebung Bei Einem Lüfter

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 140: Fehlerbehebung Beim Systemspeicher

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 141 7 Entfernen Sie das Kühlgehäuse. Siehe „Entfernen des Kühlgehäuses“ auf Seite 76. 8 Überprüfen Sie die korrekte Bestückung der Speicherkanäle. Siehe „Allgemeine Richtlinien zur Installation von Speichermodulen“ auf Seite 88. 9 Setzen Sie die Speichermodule wieder in die Sockel ein. Siehe „Installieren von Speichermodulen“...

  • Seite 142: Fehlerbehebung Bei Einem Festplattenlaufwerk

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 143 Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 144: Fehlerbehebung Bei Erweiterungskarten

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 145: Fehlerbehebung: Prozessor

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 146 6 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und die angeschlossenen Peripheriegeräte ein. 7 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Ausführen der Systemdiagnose“ auf Seite 147. 8 Schalten Sie das System und die angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Netzstrom.

  • Seite 147: Ausführen Der Systemdiagnose

    Microsoft Windows - und Linux-Betriebssystemen benötigten Dateien können von support.dell.com heruntergeladen werden bzw. befinden sich auf den mitgelieferten DVDs. Informationen zur Verwendung der Diagnose er- halten Sie im Dell Online Diagnostics Benutzerhandbuch. Die integrierte Systemdiagnose lässt sich mit dem Lifecycle Controller aufru- fen.

  • Seite 148: Einsatzbereich Der Integrierten Systemdiagnose

    • Tests wiederholen • Testergebnisse anzeigen, ausdrucken oder speichern • Laufende Tests bei Auftreten eines Fehlers unterbrechen oder die Tests ganz abbrechen, wenn eine einstellbare Obergrenze für Fehler erreicht wird • Hilfemeldungen mit kurzer Beschreibung aller Tests und ihrer Parameter anzeigen •...

  • Seite 149: Testoptionen Der Integrierten Systemdiagnose

    Testoptionen der integrierten Systemdiagnose Klicken Sie auf die Testoption im Fenster Main Menu (Hauptmenü). Testoption Funktion Express Test Führt eine schnelle Überprüfung des Systems durch. Bei dieser Option werden Gerätetests durchgeführt, bei de- nen keine Eingabe durch den Benutzer erforderlich ist. Extended Test Führt eine genauere Überprüfung des Systems durch.

  • Seite 150: Auswählen Von Diagnoseoptionen

    Auswählen von Diagnoseoptionen Die Testoptionen für ein Gerät können Sie im Bereich Diagnostics Options (Diagnostics Optionen) einstellen: • Non-Interactive Tests Only – Führt nur Tests durch, die keine Benutzer- eingaben erfordern. • Quick Tests Only – Führt nur die schnell durchführbaren Tests am Gerät durch.

  • Seite 151: Jumper, Schalter Und Anschlüsse

    Jumper, Schalter und Anschlüsse Dieser Abschnitt enthält spezifische Informationen über die Jumper (Steck- brücken) des Systems. Darüber hinaus erhalten Sie einige grundlegende In- formationen zu Jumpern und Schaltern, und die Anschlüsse auf den verschie- denen Platinen im System werden beschrieben. Jumper auf der Systemplatine Abbildung 6-1 zeigt die Position der Konfigurations-Jumper auf der System- platine.

  • Seite 152: Anschlüsse Auf Der Systemplatine

    Anschlüsse auf der Systemplatine Abbildung 6-1 und Tabelle 6-2 können Sie die Positionen und Beschreibungen der Systemplatinenanschlüsse entnehmen. Abbildung 6-1. Anschlüsse auf der Systemplatine Jumper, Schalter und Anschlüsse...
  • Seite 153 Tabelle 6-2. Anschlüsse auf der Systemplatine Element Anschluss Beschreibung CPU2 Prozessor 2 iDRAC6 Enterprise Anschluss für iDRAC6 Enterprise-Karte Speichermodulsockel B4 Speichermodulsockel B1 (weißer Auswurfhebel) Speichermodulsockel B2 (weißer Auswurfhebel) Speichermodulsockel B3 (weißer Auswurfhebel) CPU1 Prozessor 1 FAN1 Anschluss für Lüfter 1 FAN2 Anschluss für Lüfter 2 Speichermodulsockel A3 (weißer Auswurfhebel)

  • Seite 154: Deaktivieren Eines Verlorenen Kennworts

    Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 155 ANMERKUNG: Wenn Sie ein neues System- und/oder Setup-Kennwort zu- weisen, während der Jumper-Stecker sich in der deaktivierten Position be- findet, deaktiviert das System beim nächsten Start die neuen Kennwörter. 6 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom.
  • Seite 156 Jumper, Schalter und Anschlüsse...

  • Seite 157: Wie Sie Hilfe Bekommen

    Country/Region (Dell International) am unteren Seitenrand. 3 Klicken Sie auf Contact Us (Kontakt) im linken Seitenbereich. 4 Klicken Sie auf den entsprechenden Link für den gewünschten Dienst oder Support. 5 Wählen Sie die für Sie geeignete Art der Kontaktaufnahme mit Dell. Wie Sie Hilfe bekommen...
