Verbinden von HA-Interconnect
Info über diese Aufgabe
Verkabeln Sie das HA-Interconnect, um die Kommunikation zwischen den beiden Nodes des HA-Paares bereitzustellen. Die physische
Kennzeichnung der Netzwerktochterkarten-Ports unterscheidet sich von der Identifikation der Ports in der DD-Betriebssystemsoftware.
In der folgenden Tabelle sind die physischen und die Software-Kennungen für jeden Port aufgeführt.
Tabelle 16. Physische und DD-Betriebssystem-Kennungen von Netzwerktochterkarten-Ports
Physische Portnummer
1
2
3
4
Schritte
1. Verbinden Sie Port 3 der Netzwerktochterkarte auf dem Primär-Node mithilfe eines 10G-Base-T-Kabels mit Port 3 der
Netzwerktochterkarte auf dem Stand-by-Node.
2. Verbinden Sie Port 4 der Netzwerktochterkarte auf dem Primär-Node mithilfe eines 10G-Base-T-Kabels mit Port 4 der
Netzwerktochterkarte auf dem Stand-by-Node.
ANMERKUNG:
Das System wird mit einem dritten 10G-Base-T-Kabel für das HA-Interconnect geliefert, dieses ist jedoch nicht
erforderlich.

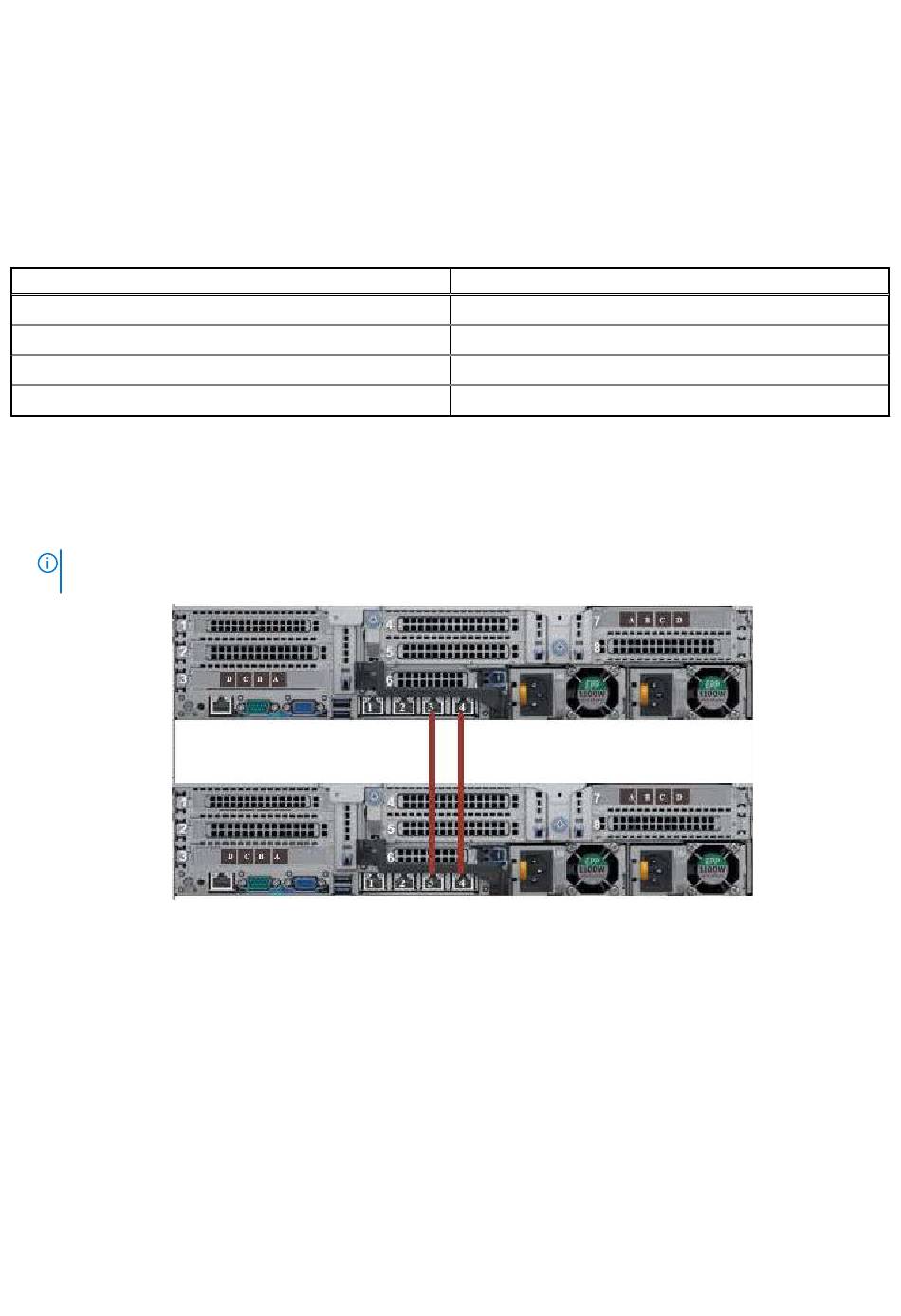

Abbildung 74. HA-Interconnect
Anschließen der Datenkabel
Info über diese Aufgabe
Steckplatznummerierungen
Die folgende Abbildung zeigt die Steckplatznummern des E/A-Moduls.
Der Steckplatz mit der Bezeichnung N ist die Netzwerktochterkarte, die die Ports ethMa, ethMb, ethMc und ethMd enthält. Der
Managementport ethMa ist der erste Port, den der Konfigurationsassistent einrichtet. Er ist in der Abbildung unten mit einem roten
Rechteck gekennzeichnet.
70
Anschließen von Kabeln und Einschalten
DD-Betriebssystem-Portkennung
ethMa
ethMb
ethMc
ethMd
