Tabelle 5. Flachrundschrauben
Flachrundschraube vom Kit
Schritte
1. Verwenden Sie bei Dell EMC-Racks die orangen Einschub-Verriegelungsknäufe, um den Einschub vollständig in den Schrank
hineinzuschieben. Richten Sie die zwei semi-unverlierbaren M5-Zapfenschrauben auf jeder Seite an den Montagelöchern am Schrank
aus. Führen Sie die Zapfenschrauben in die Montagelöcher und ziehen Sie sie mit den Fingern fest.

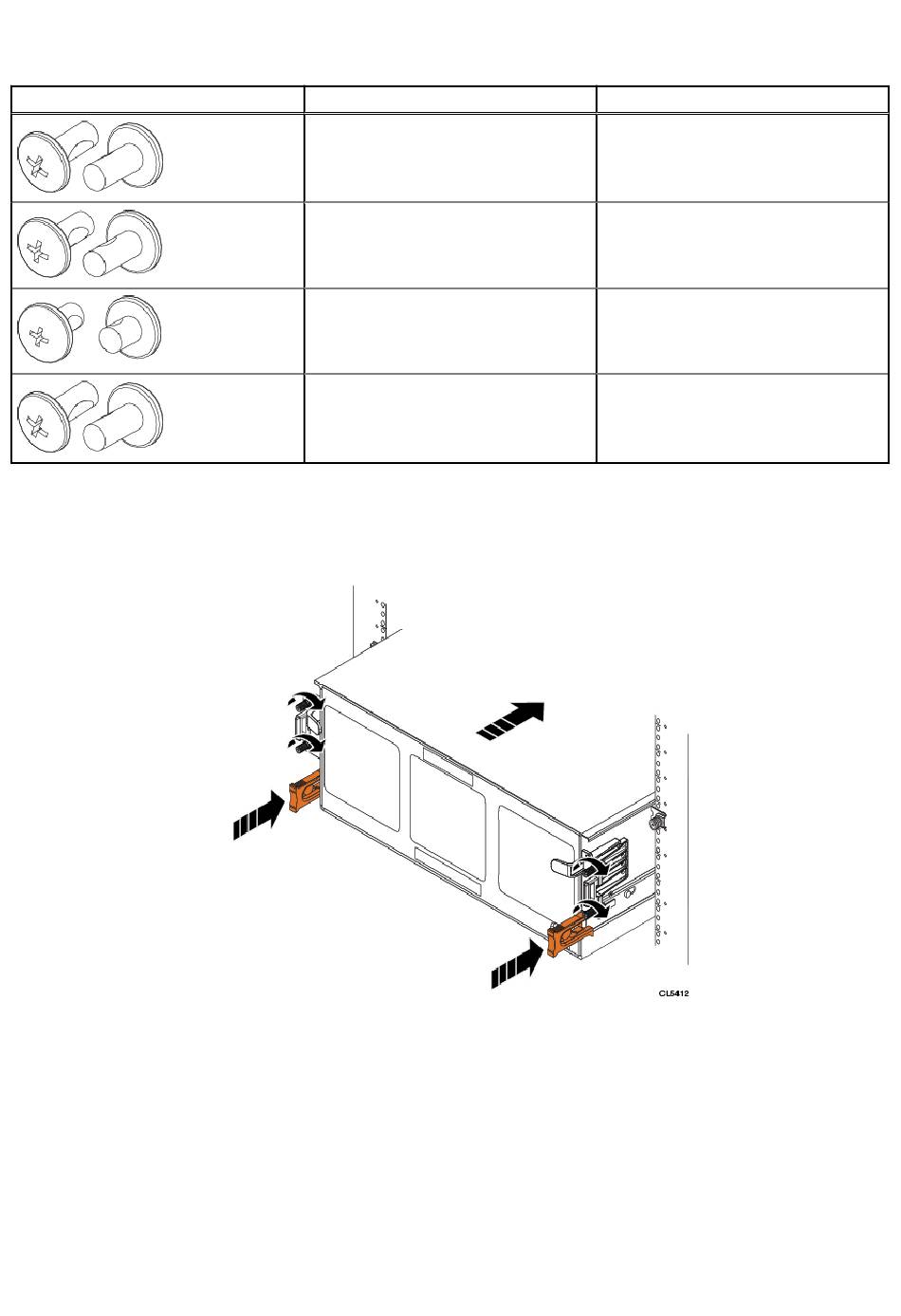

Abbildung 37. Einsetzen und Befestigen des Einschubs am Schrank (Zapfenschrauben-Konfiguration)
● Gehen Sie wie folgt vor, um den Einschub in ein Rack eines Drittanbieters zu installieren, das nicht mit den M5-Zapfenschrauben
kompatibel ist:
a. Entfernen Sie die semi-unverlierbaren M5-Schrauben, indem Sie sie aus den Montagewinkeln schieben.
42
Installieren Sie die Festplatteneinschübe im Rack
Teilenummer und Beschreibung
036-032-010
Schraube, M5-0,8x12, Flachrund-
Kreuzschlitz mit Patch
036-032-011
Schraube, M6-1,0x12, Flachrund-
Kreuzschlitz mit Patch
036-032-009
Schraube, 10-32x0,5, Flachrund-
Kreuzschlitz mit Patch
036-032-012
Schraube, 12-24x0,5, Flachrund-
Kreuzschlitz mit Patch
Vorgeschlagene Verwendung
Kann in Dell EMC -Racks und Drittanbieter-
Racks ohne Gewindebohrung verwendet
werden.
Kann in Nicht-Dell EMC -Racks verwendet
werden.
Kann in Nicht-Dell EMC -Racks verwendet
werden.
Kann in Nicht-Dell EMC -Racks verwendet
werden.
