Verwenden Sie diesen Abschnitt, um die Speichersystemkomponenten mit dem Netzwerk und redundanten Stromquellen zu verbinden.
Themen:
•
Hinzufügen von Speicherprozessoren zum Netzwerk
•
DPE-Betrieb
•
Überprüfen der Status-LEDs
•
Installieren der Frontverkleidung
Hinzufügen von Speicherprozessoren zum Netzwerk
Schritte
1. Nehmen Sie zwei Ethernetkabel der Kategorie (CAT) 5, 5e, 6, 6a oder besser zu Hand.
2. Schließen Sie die zwei Ethernetkabel vom LAN an die 1-GB-RJ45-Management-Ports an, von denen Sie das System aus konfigurieren.
Dies ist ein Port an jedem Speicherprozessor. Weitere Informationen finden Sie unter
Netzwerk.
ANMERKUNG:
Die Netzwerkmanagement-Ports von SP A und SP B müssen im selben Subnetz verbunden sein. Im Allgemeinen
sollten die Konfigurationen beider Speicherprozessoren gespiegelt sein, um Failover zu ermöglichen.
ANMERKUNG:
Wenn die Managementkabel an die einzelnen SP angeschlossen sind, sollten Sie diese erst entfernen, wenn Sie
vom Service dazu aufgefordert werden, oder um Wartungsarbeiten am System gemäß dem Wartungsverfahren vorzunehmen.

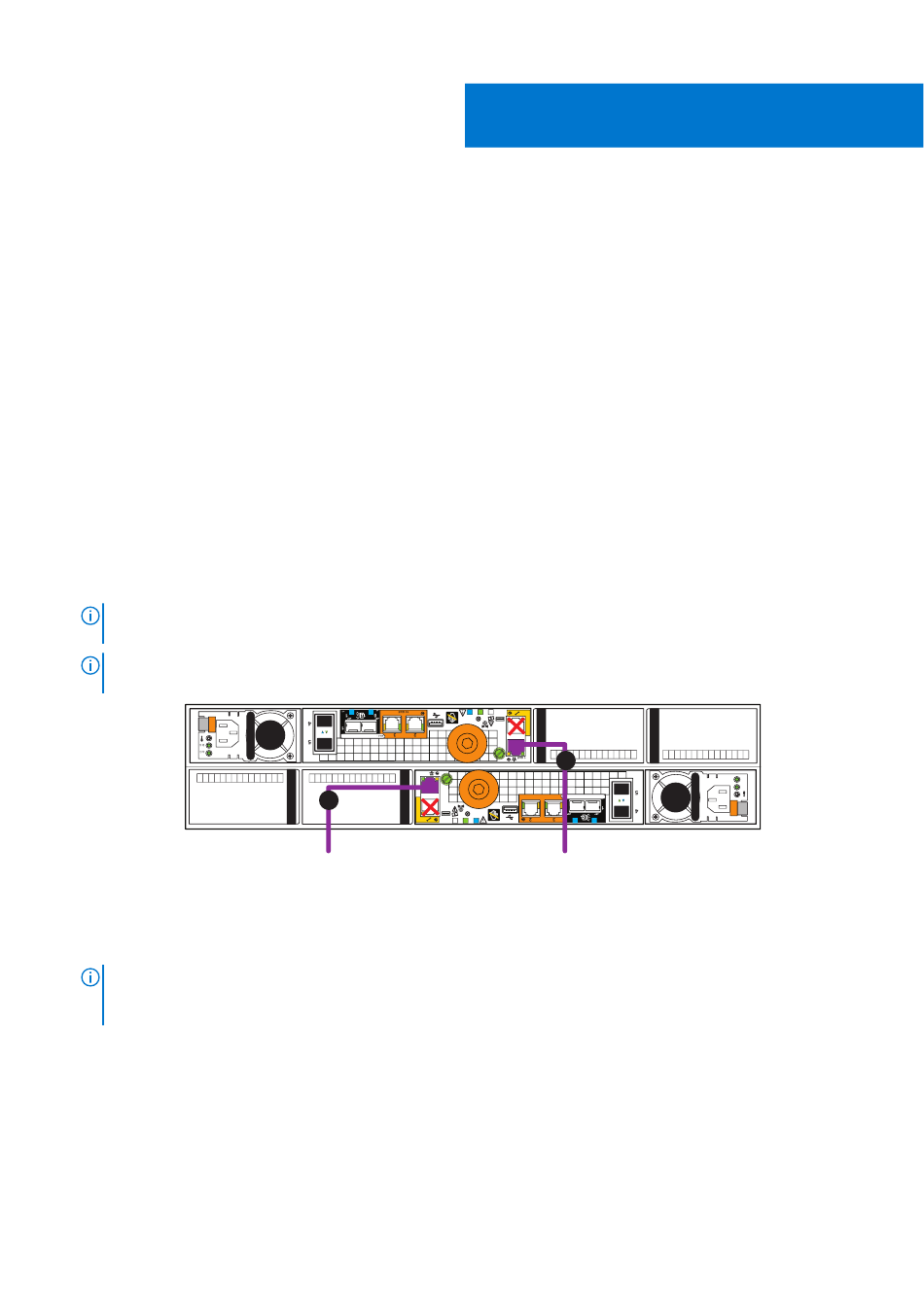

Abbildung 8. Verkabelung der Speicherprozessoren mit dem Netzwerk
3. Schließen Sie die zum Erstellen von Schnittstellen verwendeten Ethernet- und/oder Fibre Channel-Kabel an die DPE-Ports an
(entweder an die in den einzelnen Speicherprozessoren integrierten Ports oder an die Ports eines I/O-Moduls).
Dieser Schritt ist optional und kann auch später durchgeführt werden. Nur die Netzwerkkabel, die im vorherigen Schritt angeschlossen
wurden, sind zu diesem Zeitpunkt erforderlich.
ANMERKUNG:
Zusätzliche Informationen über die Ports und Kabel erhalten Sie im Hardwareinformationshandbuch, das im
Unity-Infohub unter
https://www.dell.com/unitydocs
Verfügung steht.
DPE-Betrieb
Voraussetzungen
Alle Komponenten müssen im Rack montiert sein und die Netzwerkverkabelung muss abgeschlossen sein, bevor das Speichersystem mit
dem Stromnetz verbunden und hochgefahren wird. Vergewissern Sie sich, dass die CNA-Ports 4 und 5 auf den Speicherprozessoren mit
dem entsprechenden SFP-Typ oder aktiven Twinaxial-Anschlüssen belegt werden. Je nach Typ des verwendeten SFP-Moduls bleiben
18
Verkabeln und Einschalten der Speichersystemkomponenten
Verkabeln und Einschalten der
Speichersystemkomponenten
3
2
4
1
5
1 GbE
1
oder auf der Online-Supportwebsite (https://www.dell.com/support) zur
Verkabelung der Speicherprozessoren mit dem
2
5
2
3
MAC:
1
4
0
1
10 GbE
x4
x4
4
AC
DC
