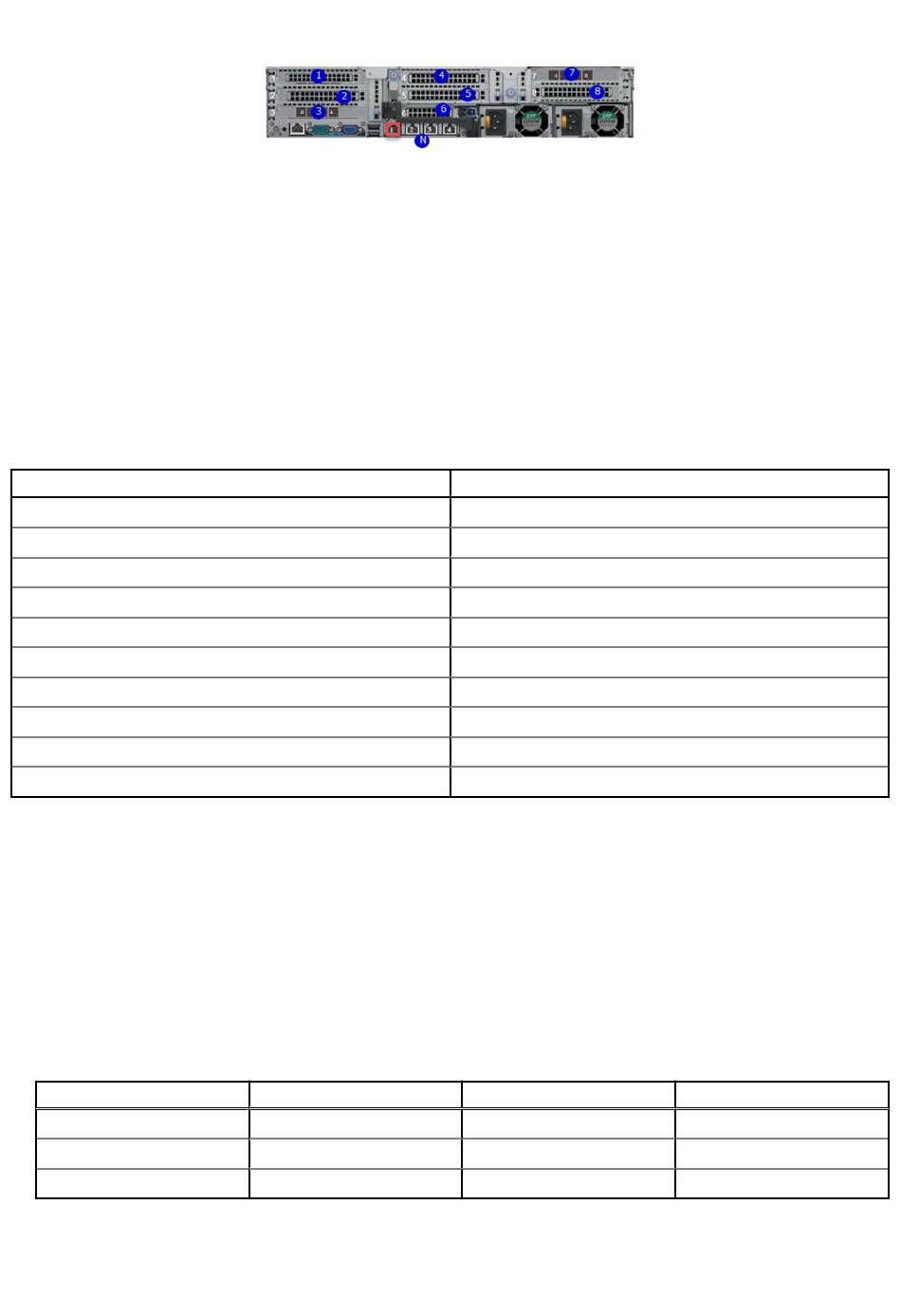

Abbildung 75. Steckplatznummerierung
Anschlussnummern
Die folgenden Richtlinien zur Anschlussnummerierung gelten für alle E/A-Module mit Ausnahme der Netzwerktochterkarte:
● Das Format der physischen Schnittstelle für die restlichen E/A-Modul-Steckplätze ist ethXy, wobei „X" für die Steckplatznummer
und y für ein alphanumerisches Zeichen steht. Beispiel: eth0a.
● Bei den meisten horizontalen I/O-Modul-NIC-Schnittstellen verläuft die Portnummerierung von links nach rechts, wobei „ethXa" links
positioniert ist.
○ Die horizontalen I/O-Modulsteckplätze auf der linken Seite in den Steckplätzen 1 bis 3 sind umgekehrt. Die Portnummerierung der
I/O-Module in diesen Steckplätzen verläuft von rechts nach links, wobei „ethXa" rechts positioniert ist.
Steckplatzbelegungen
In der folgenden Tabelle sind die Steckplatzbelegungen für die unterstützten E/A-Module aufgeführt.
Tabelle 17. Steckplatzbelegungen der I/O-Module
Beschreibung
QLogic, 41164, 4 Ports, 10 GbE SFP+, PCIe, volle Höhe
QLogic, 41164, 4 Ports, 10 GBASE-T, PCIe, volle Höhe
QLogic, 41164, 4 Ports, 10 GBASE-T, PCIe, flaches Profil
QLogic, 41262, 2 Ports, 25 Gbit SFP28, PCIe, volle Höhe
QLogic, 41262, 2 Ports, 25 Gbit SFP28, PCIe, flaches Profil
HBA330-SAS-Controller, 12 Gbit/s, Mini-Karte
QAT, INTEL, 8970, volle Höhe, Avnet-Teilenummer 1QA89701G1P5 4
PM8072, SAS12, 4 Ports, volle Höhe, MicroSemi 2295200-R
FC16, QLE2694-DEL-BK, TRG, QP, volle Höhe
16-GB-NVRAM, volle Höhe
Schritte
1. Für 10 GBASE-T-Verbindungen verwenden Sie eine der folgenden Optionen:
● Ungeschirmte Cat 6-Kabel mit RJ-45-Anschlüssen, die 55 m nicht überschreiten
● Cat 6A-Kabel mit RJ-45-Anschlüssen von höchstens 100 m
2. Für 10 GbE-SFP+ optische Verbindungen, sehen Sie sich die Liste der geeigneten Adapter an und verwenden Sie ein OM1 160 MHz (2
bis 26 m), OM1 200 MHz (2 bis 33 m), OM2 400 MHz, (2 bis 66 m), OM2 500 MHz (2 bis 82 m), OM3 1500 MHz (2 bis 300 m), oder
OM 4 3500 MHz (2 bis 400 m) SFP+ optisches Kabel.
3. Verwenden Sie für 25 GbE-SFP28-Verbindungen optische Kabel, die den 25GBASE-SR-Standard für die Verbindung mit den
optischen 25 GbE-SFP28-Transceivern unterstützen.
4. Verwenden Sie für FC-Verbindungen ein qualifiziertes optisches OM1-, OM2- oder OM3-Fibre-Channel-Kabel:
Tabelle 18. Maximale FC-Kabellängen
Datenrate
4 Gbit/s
8 Gbit/s
16 Gbit/s
OM1 maximale Länge
70 m
21 m
15 m
Slot
5, 8, 1
5, 8, 1
6
5, 8, 1
6
Mini/Mono
3, 7, 5
5, 8, 1
2
OM2 maximale Länge
150 m
50 m
35 m
Anschließen von Kabeln und Einschalten
OM3 maximale Länge
380 m
150 m
100 m
71
