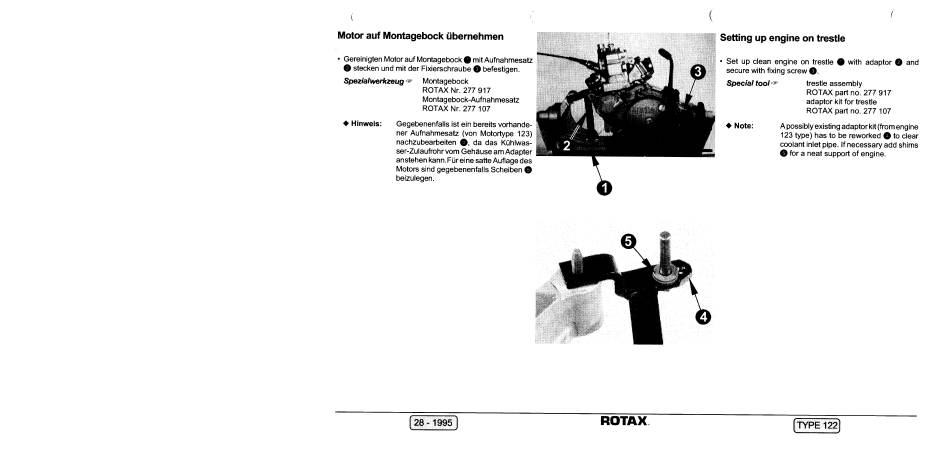

Motor auf Montagebock übernehmen
• Gereinigten Motor auf Montagebock mit Aufnahmesatz
O steckenundmit derFixierschraube O befestigen.
Spezialmrkzeug Montagebock
ROTAX Nr. 277 917
Montagebock-Aufnahmesatz
ROTAX Nr. 277 107
Hinweis: Gegebenenfalls ist ein bereits vorhande-
ner Aufnahmesatz (von Motortype 123)
nachzubearbeiten O
, da das Kühlwas-
ser-Zulaufrohr vom Gehäuse am Adapter
anstehen kann.Für eine satte Auflage des
Motors sind gegebenenfalls Scheiben O
beizulegen.
28 - 1995
Setting up engine on trestle
• Set up clean engine on trestle
secure with fixing screw O
Special tool
Note:
A possibly existing adaptor kit (from engine
coolant inlet pipe. If necessary add shims
O for a neat support of engine.
ROTAX
with adaptor O and
trestle assembly
ROTAX part no. 277 917
adaptor kit for trestle
ROTAX part no. 277 107
123 type) has to be reworked O to clear
TYPE 122
