Kettenrad Ausbauen; Chain Sprocket - Removal - Rotax 122 Reparaturhandbuch

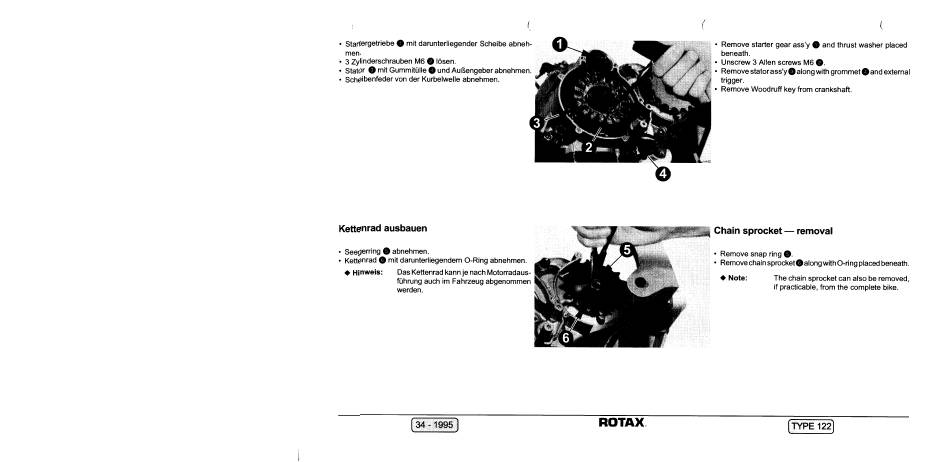

• Startergetriebe O mit darunterliegender Scheibe abneh-
men.
• 3 Zylinderschrauben M6 0 lösen.
• Stator O mit Gummitülle und Außengeber abnehmen.
• Scheibenfeder von der Kurbelwelle abnehmen.
Kettenrad ausbauen
• Seegerring O abnehmen.
• Kettenrad O mit darunterliegendem O-Ring abnehmen.
• Hinweis: Das Kettenrad kann je nach Motorradaus-
führung auch im Fahrzeug abgenommen
werden.
34 - 1995
Remove starter gear ass'y
•
beneath.
• Unscrew 3 Allen screws M6 0
Remove stator ass'y O alongwith grommet
•
trigger.
Remove Woodruff key from crankshaft.
•
Chain sprocket
• Remove snap ring
• Remove chainsprocketOalongwithO-ring placed beneath.
• Note: The chain sprocket can also be removed,
if practicable, from the complete bike.
ROTAX
and thrust washer placed
and external
— removal
o.
TYPE 122
