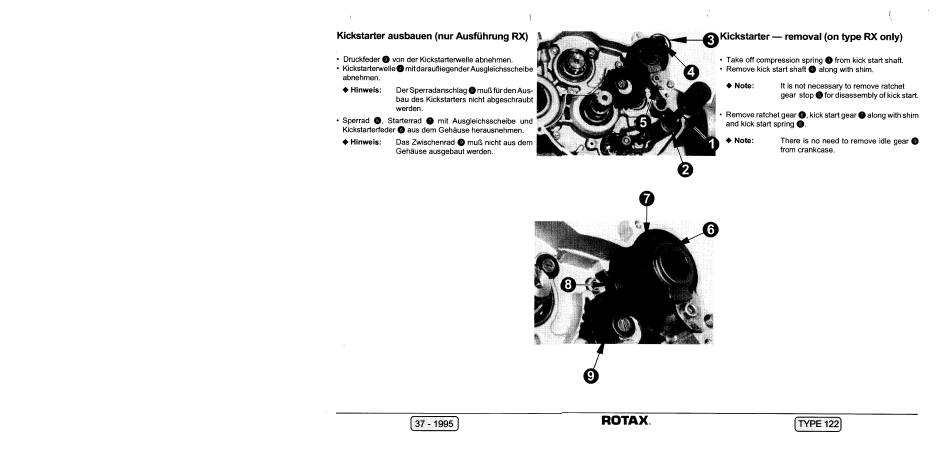

Kickstarter - Removal (On Type Rx Only) - Rotax 122 Reparaturhandbuch

Kickstarter ausbauen (nur Ausführung R)()
• Druckfeder O von der Kickstarterwelle abnehmen.
• KickstarteMelleO mitdaraufliegenderAusgleichsscheibe
abnehmen.
Hinweis: Der Sperradanschlag O mußfür den Aus-
bau des Kickstarters nicht abgeschraubt
werden.
• Sperrad O, Starterrad mit Ausgleichsscheibe und
Kickstarterfeder O aus dem Gehäuse herausnehmen.
• Hinweis: Das Zwischenrad O muß nicht aus dem
Gehäuse ausgebaut werden.
37 - 1995
Kickstarter — removal (on type R)( only)
• Take off compression spring O from kick start shaft.
• Remove kick start shaft O along with shim.
Note: It is not necessary to remove ratchet
gear stop
• Remove ratchet gear O, kick start gear e along with shim
and kick start spring
Note: There is no need to remove idle gear
from crankcase.
